دستگاه داینو چیست؟ ابزاری کلیدی برای بررسی عملکرد ماشین

در بحث مهندسی خودرو تست عملکرد وسایل نقلیه یکی از مراحل حیاتی در فرآیند تولید و نگهداری است. از تست‌های ساده جاده‌ای گرفته تا آزمایش‌های پیچیده در اتاق‌های کنترل ‌شده، هر روشی برای ارزیابی قدرت، گشتاور و کارایی موتور طراحی شده است. با این حال، یکی از چالش‌های رایج در این حوزه، تفاوت‌های قابل‌توجه بین اعداد اعلام ‌شده توسط کارخانه‌های خودروسازی و نتایج حاصل از دستگاه‌های افترمارکت است.

کارخانه‌ها معمولاً قدرت و گشتاور را بر اساس استانداردهای انجمن مهندسان خودرو اندازه‌گیری می‌کنند که اغلب بر روی دستگاه داینو موتور انجام می‌شود و اعدادی بالاتر از واقعیت جاده‌ای ارائه می‌دهد. در مقابل، دستگاه‌های افترمارکت مانند دستگاه داینو خودرو یا دستگاه داینو ماشین، قدرت را در چرخ‌ها اندازه‌گیری می‌کنند که به دلیل تلفات زنجیره انتقال حدود ۱۵ تا ۲۰ درصد کمتر است. این تفاوت‌ها نه تنها بر ادعاهای تبلیغاتی تأثیر می‌گذارد، بلکه در تیونینگ و نگهداری خودروها نیز نقش کلیدی ایفا می‌کند.

در این میان، دستگاه داینومتر یا به اختصار دستگاه داینو، به عنوان یکی از پیشرفته‌ترین ابزارها برای تست دقیق عملکرد، برجسته است. این دستگاه نه تنها قدرت و گشتاور را اندازه‌گیری می‌کند، بلکه امکان تولید داینو مپ یعنی نمودارهای دقیق عملکرد موتور در دورهای مختلف را فراهم می‌آورد.

اما دستگاه داینو چیست؟ این دستگاه در واقع، ابزاری است که شرایط جاده را شبیه‌سازی کرده و داده‌های واقعی برای بهینه‌سازی ارائه می‌دهد. با افزایش تولید خودروهای الکتریکی و هیبریدی، اهمیت قیمت دستگاه داینو نیز در بازارهای جهانی رو به رشد است، جایی که مدل‌های پیشرفته می‌توانند صدها هزار دلار هزینه داشته باشند. در ادامه، به بررسی جامع این دستگاه می‌پردازیم تا نقش آن در صنعت خودرو را روشن سازیم.

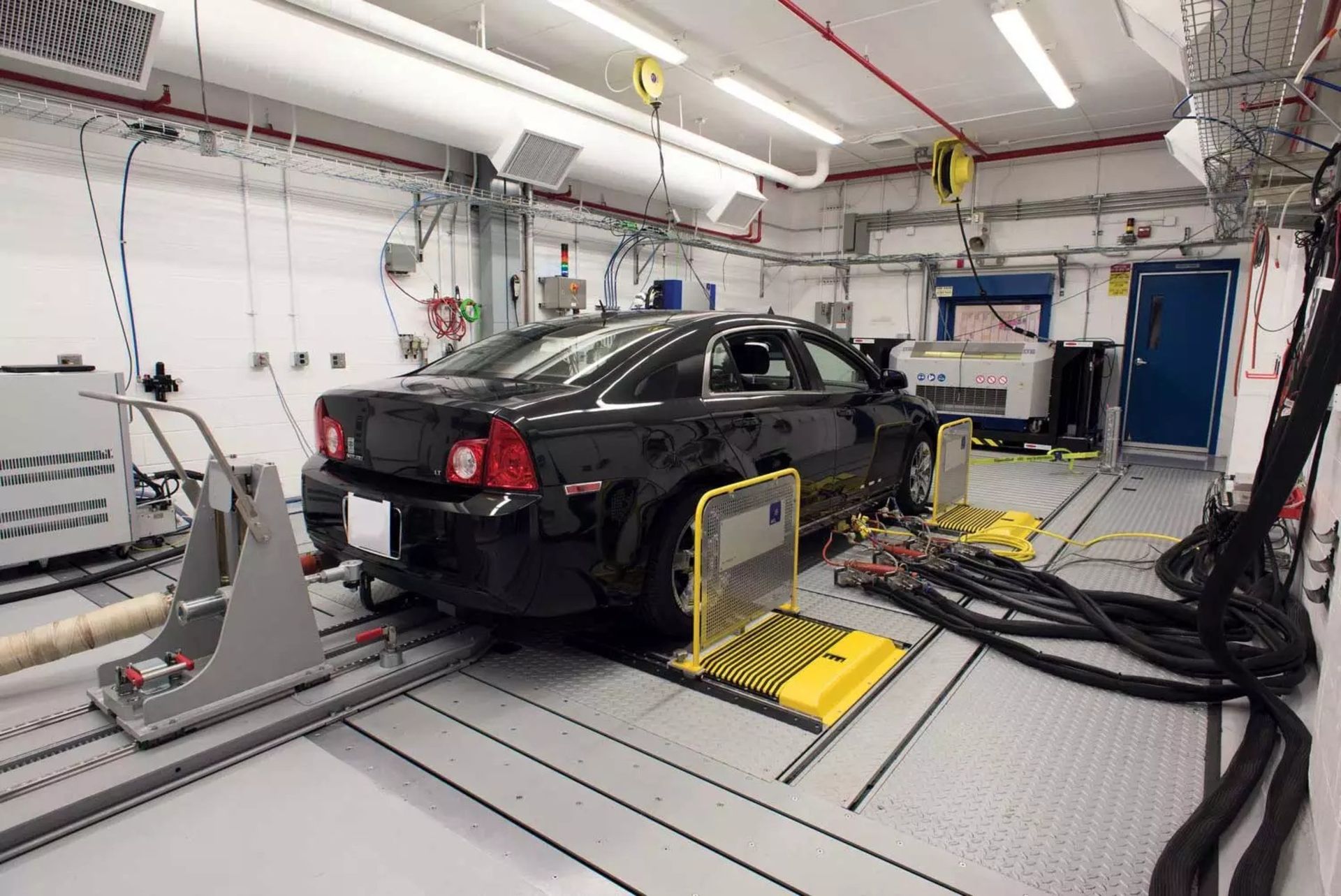

دستگاه داینو که از واژه یونانی dynamis به معنای نیرو گرفته شده، ابزاری مکانیکی الکترونیکی است که برای اندازه‌گیری هم‌زمان گشتاور و سرعت چرخشی (RPM) موتور یا سیستم انتقال قدرت طراحی شده است. بر اساس تعاریف استاندارد دستگاه داینو خودرو عمدتاً به نوع شاسی (chassis dynamometer) اشاره دارد که خودرو را بر روی غلتک‌هایی قرار می‌دهد و قدرت را از طریق چرخ‌ها اندازه‌گیری می‌کند. این دستگاه برخلاف دستگاه داینومتر موتور که مستقیماً به میل‌لنگ متصل می‌شود، کل سیستم انتقال قدرت را ارزیابی می‌کند و تلفات واقعی را نشان می‌دهد.

مشخصات فنی دستگاه داینو ماشین بسته به نوع و کاربرد متفاوت است. برای مثال، مدل‌های جریان گردابی برای تست‌های کم قدرت تا ۴۰۰ اسب بخار مناسب هستند و با ایجاد میدان مغناطیسی، بار را کنترل می‌کنند. در مقابل، مدل‌های جریان متناوب برای قدرت‌های بالا تا ۵۰۰۰ اسب بخار ایده‌آل بوده و امکان بازگرداندن انرژی به شبکه برق را دارند. دقت اندازه‌گیری معمولاً ±۱ درصد برای گشتاور و ±۰.۵ درصد برای RPM بوده و قابلیت شبیه‌سازی شرایط جاده مانند شیب، باد و اصطکاک را دارد. خروجی این دستگاه، نموداری است که قدرت و گشتاور را در برابر RPM ترسیم می‌کند و برای تیونینگ ECU ضروری است.

از نظر ایمنی، این دستگاه‌ها مجهز به سیستم‌های خنک‌کننده هوا یا آب هستند تا حرارت تولید شده را دفع کنند و ظرفیت وزنی آن‌ها از ۱۰۰۰ کیلوگرم برای خودروهای سواری تا ۲۰ تن برای کامیون‌ها متغیر است. در سال‌های اخیر و با تمرکز بر خودروهای الکتریکی، مشخصات جدید شامل تست باتری و راندمان اینورتر به دستگاه‌های داینو اضافه شده است. این مشخصات، دستگاه داینو را به ابزاری چندمنظوره تبدیل کرده که نه تنها برای تولیدکنندگان، بلکه برای کارگاه‌های تیونینگ و مراکز تست آلایندگی مفید است.

دستگاه داینو خودرو از اجزای متعددی تشکیل شده که هرکدام نقش حیاتی در اندازه‌گیری دقیق ایفا می‌کنند. اجزای اصلی دستگاه عبارت‌اند از:

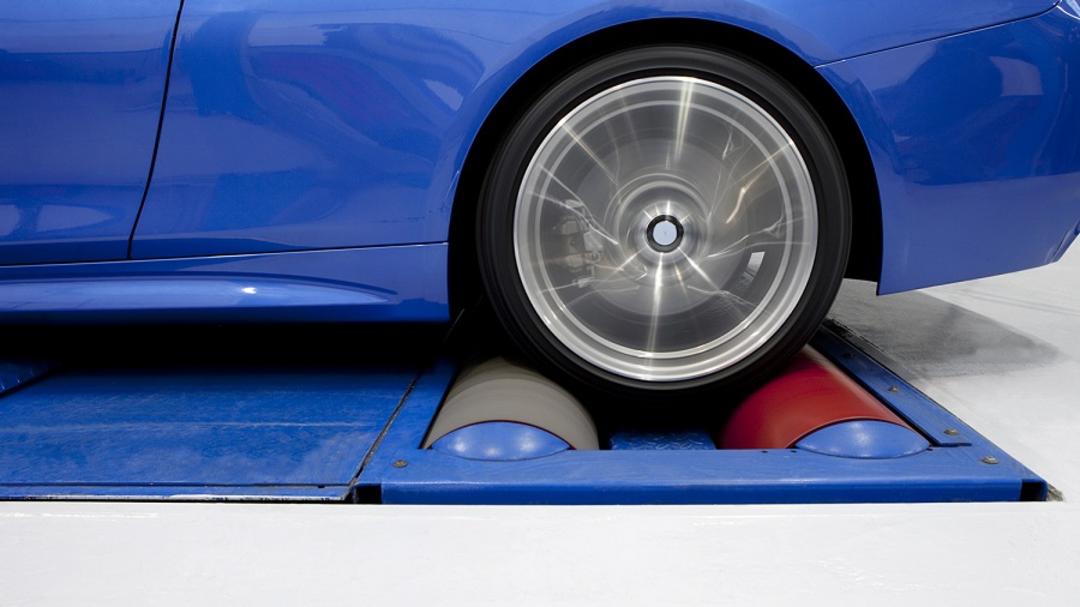

غلتک‌ها (Rollers): قلب تپنده دستگاه که معمولاً از فولاد کروم‌دار با قطر ۲۵ تا ۷۲ اینچ ساخته می‌شوند. غلتک‌ها شرایط جاده را شبیه‌سازی کرده و چرخ‌ها بر روی آن‌ها می‌چرخند. مدل‌های مدرن غلتک‌ها، برای جلوگیری از لغزش دارای شیارهای خاص هستند و تعادل آن‌ها کمتر از ۱ گرم است.

واحد جذب قدرت (Power Absorption Unit - PAU): این بخش بار را اعمال می‌کند. انواع آن شامل eddy current با دیسک‌های آهنی و میدان مغناطیسی، water brake با مقاومت سیال و AC motor برای تست‌های مخصوص است. PAU گشتاور را جذب کرده و حرارت را دفع می‌کند.

سلول بار (Load Cell): سنسور اصلی برای اندازه‌گیری نیروی تراکم است. این تراشه، نیرو را به سیگنال الکتریکی تبدیل کرده و دقت ±۰.۱ درصد دارد.

انکودر سرعت (Speed Encoder): RPM غلتک‌ها را اندازه‌گیری می‌کند که اساس محاسبه قدرت است.

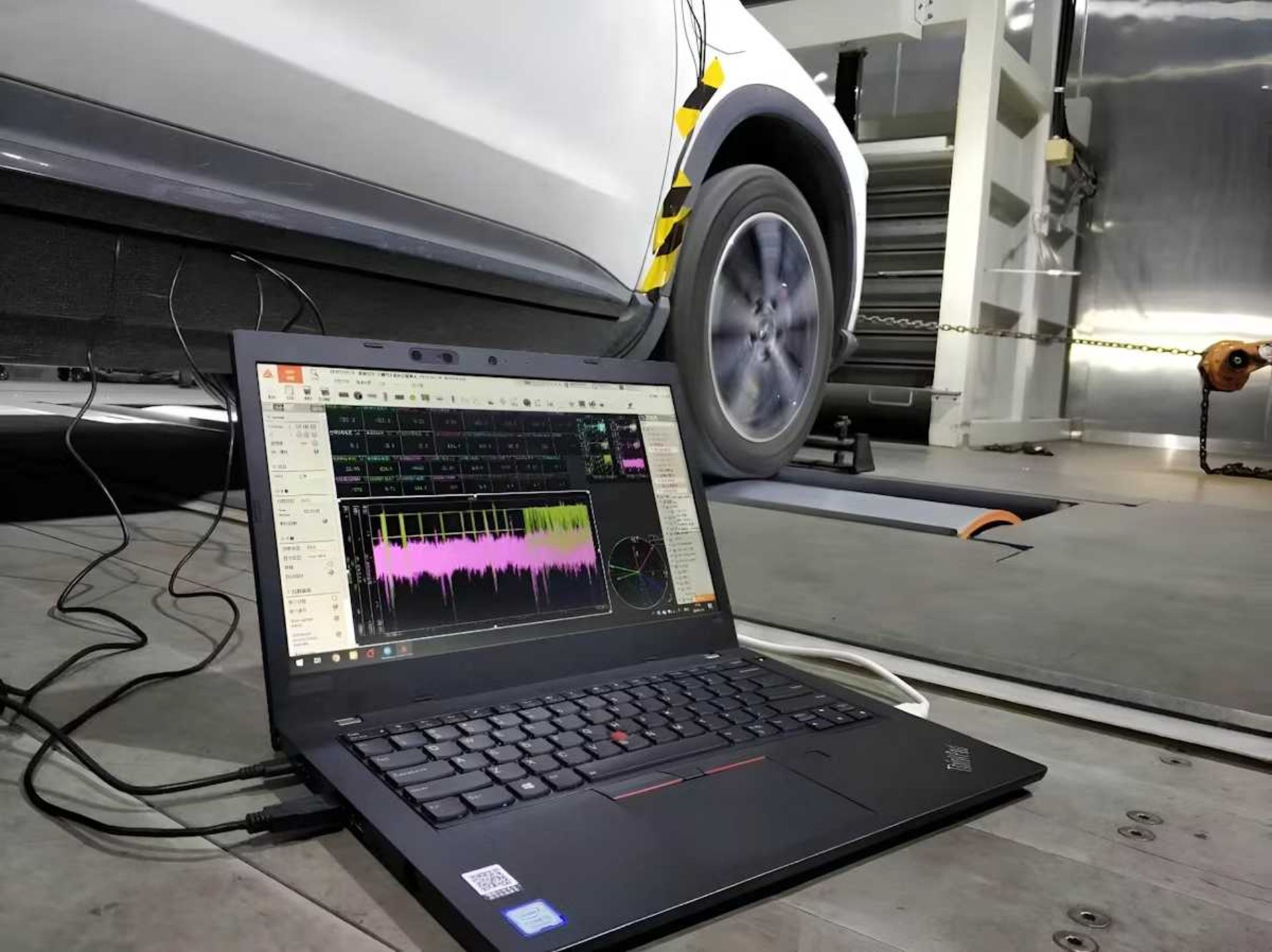

سیستم کنترل و نرم‌افزار: شامل کامپیوتر صنعتی، پنل کنترل و نرم‌افزارهایی مانند DynoLog یا PowerDyne است. این سیستم داده‌ها را ثبت، داینو مپ تولید و شرایط تست را تنظیم می‌کند.

سیستم ایمنی و خنک‌کننده: شامل قفل‌های پنوماتیک برای غلتک‌ها، فن‌های خنک‌کننده و سنسورهای دما برای جلوگیری از داغ کردن است.

پلتفرم و تثبیت‌کننده: شاسی فولادی برای نگه‌داشتن خودرو، با لیفتر هیدرولیک برای ورود و خروج آسان است.

این اجزا باهم دستگاه داینومتر را به سیستمی یکپارچه تبدیل می‌کنند که دقت بالا و تکرارپذیری را تضمین می‌کند.

دستگاه داینو ماشین بر اساس اصل جذب و اندازه‌گیری نیرو عمل می‌کند. ابتدا، خودرو بر روی غلتک‌ها قرار گرفته و با تسمه‌های ایمنی تثبیت می‌شود. سیستم کنترل، وزن خودرو و مقاومت جاده را بر اساس داده‌های کارخانه تنظیم می‌کند و بطور مثال با فرمول F = m × a برای شبیه‌سازی شتاب این کار را انجام می‌دهد.

در حالت تست، راننده یا سیستم خودکار پدال گاز را فشار می‌دهد. غلتک‌ها می‌چرخند و PAU بار را اعمال می‌کند: در eddy current، میدان مغناطیسی مقاومت ایجاد می‌کند؛ در water brake، سیال توربین را کند می‌کند. سلول بار، نیروی وارد بر غلتک را اندازه‌گیری کرده و انکودر RPM را ثبت می‌کند. نرم‌افزار، گشتاور را محاسبه و قدرت را با استفاده از فرمول‌های مشخص استخراج می‌کند.

تست‌های دستگاه داینو شامل حالت ثابت در دور موتور خاص، شتاب از حالت سکون تا ردلاین و تغییرات ناگهانی است. برای داینو مپ، داده‌ها در نقاط مختلف دور موتور ثبت شده و نمودار ترسیم می‌شود. در تست آلایندگی، دستگاه چرخه‌های استاندارد مانند UDDS را شبیه‌سازی می‌کند. کل فرآیند ۱۵ تا ۳۰ دقیقه طول می‌کشد و خروجی، اسب بخار سر چرخ را با تصحیح لازم برای دما، فشار و رطوبت ارائه می‌دهد. این کارکرد، دستگاه داینو را از تست‌های جاده‌ای ایمن‌تر و دقیق‌تر می‌سازد، هرچند نیاز به کالیبراسیون منظم دارد.

دستگاه داینو خودرو کاربردهای گسترده‌ای در صنعت خودرو دارد. این دستگاه در فاز تحقیق و توسعه، برای کالیبراسیون ECU و تست احتراق استفاده می‌شود.

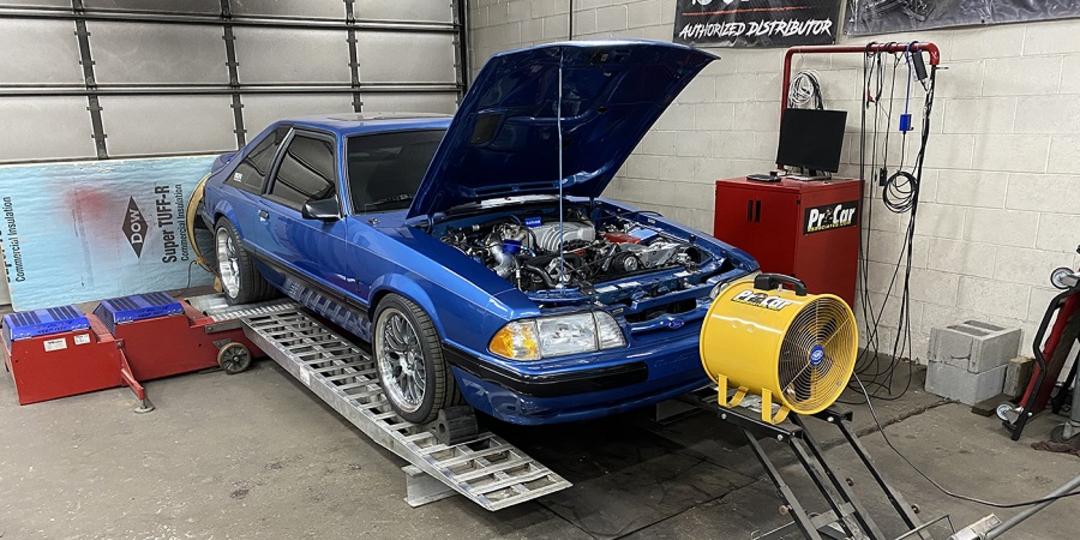

در تیونینگ، دستگاه داینو مپ برای بهینه‌سازی اصلاحات صورت گرفته روی خودرو مانند توربو یا ریمپ ECU حیاتی است. تست‌های آلایندگی نیز با شبیه‌سازی چرخه‌های EPA، همگامی با مقررات را تضمین می‌کند و به‌طور مثال در خودروهای هیبریدی برای اندازه‌گیری دی‌اکسید کربن بکار می‌رود.

این دستگاه در موتور اسپرت برای تیونینگ و تست‌های دوام و استقامت کاربرد دارد، جایی که مواردی همچون نویز، لرزش، سختی و سازگاری الکترومغناطیسی تست می‌شود. مراکز آموزشی و تحقیقاتی از دستگاه موردبحث برای مطالعات مختلف در حوزه‌هایی شامل سوخت‌های جایگزین استفاده می‌کنند.

همچنین با فراگیر شدن خودروهای الکتریکی، کاربرد دستگاه داینومتر در تست باتری و ترمزهای احیا شونده افزایش یافته است. این دستگاه همچنین برای تشخیص مشکلات مانند شناسایی داغ کردن موتور یا ایرادات سنسورها مفید خواهد بود.

استفاده از دستگاه داینو ماشین مزایای متعددی دارد.

دقت بالا

اندازه‌گیری قدرت در سر چرخ تلفات واقعی را نشان می‌دهد، برخلاف ادعاهای کارخانه که قدرت سر میل‌لنگ را برجسته می‌کند. همچنین تکرارپذیری تست‌ها، با کنترل شرایط، نتایج قابل اعتماد ارائه می‌دهد.

ایمنی

تست در محیط کنترل ‌شده و بدون ریسک جاده‌ای صورت می‌گیرد.

صرفه‌جویی در زمان و هزینه

حذف تست‌های جاده‌ای به ویژه در بخش آلایندگی از جمله مزایای دستگاه داینو است. این دستگاه همچنین شبیه‌ساز واقعی از مقاومت جاده و سایر پارامترها را انجام داده و حتی سناریوهای حرکت در سرازیری و یا حمل بار را در نظر می‌گیرد.

تست خودروهای الکتریکی

داینومتر تست راندمان و دوام باتری را تسهیل می‌کند. در نهایت باید گفت این دستگاه با مقررات جهانی همچون یورو 7 همگام است و بنابراین مشکلی وجود نخواهد داشت.

قیمت دستگاه داینو بسته به نوع و ظرفیت متفاوت است. مدل‌های پایه تا ۵۰۰ اسب بخار حدود ۵۰,۰۰۰ تا ۱۰۰,۰۰۰ دلار هزینه دارند اما برای مدل‌های پیشرفته تا قدرت ۲۰۰۰ اسب بخار باید بین ۲۰۰,۰۰۰ تا ۵۰۰,۰۰۰ دلار پرداخت کرد. بازار جهانی دستگاه حدود ۹۳۰ میلیون دلار ارزش دارد و رشد ۲.۳ درصدی را نشان می‌دهد. قیمت دستگاه موردبحث در آمریکای شمالی، قیمت‌ها به دلیل فناوری پیشرفته ۲۰ درصد بالاتر است.

دستگاه داینو ابزاری تحول‌آفرین در تست خودرو است. با تعریف دقیق، اجزا، کارکرد، کاربردها و مزایا، نقش آن در رفع تفاوت‌های کارخانه و واقعیت روشن شد. داینومتر با تمرکز بر خودروهای برقی و هیبریدی نقش مهمی در آینده صنعت خودروسازی دارد. سرمایه‌گذاری روی دستگاه داینومتر، نه تنها عملکرد وسایل نقلیه را بهینه می‌کند، بلکه ایمنی و کارایی را تضمین خواهد کرد.
