BCM در خودرو چیست و چه وظیفه‌ای دارد؟

خودروهای مدرن دیگر فقط یک مجموعه مکانیکی ساده نیستند؛ آن‌ها به غول‌های الکترونیکی تبدیل شده‌اند که گاهی بیش از ۱۰۰ واحد کنترلی ECU و میلیون‌ها خط کد نرم‌افزاری در خودروها کار می‌کند. هرچه فناوری پیشرفته‌تر می‌شود، نیاز به یک مدیر مرکزی برای هماهنگی تمام سیستم‌های الکتریکی بدنه و راحتی هم بیشتر احساس می‌شود.

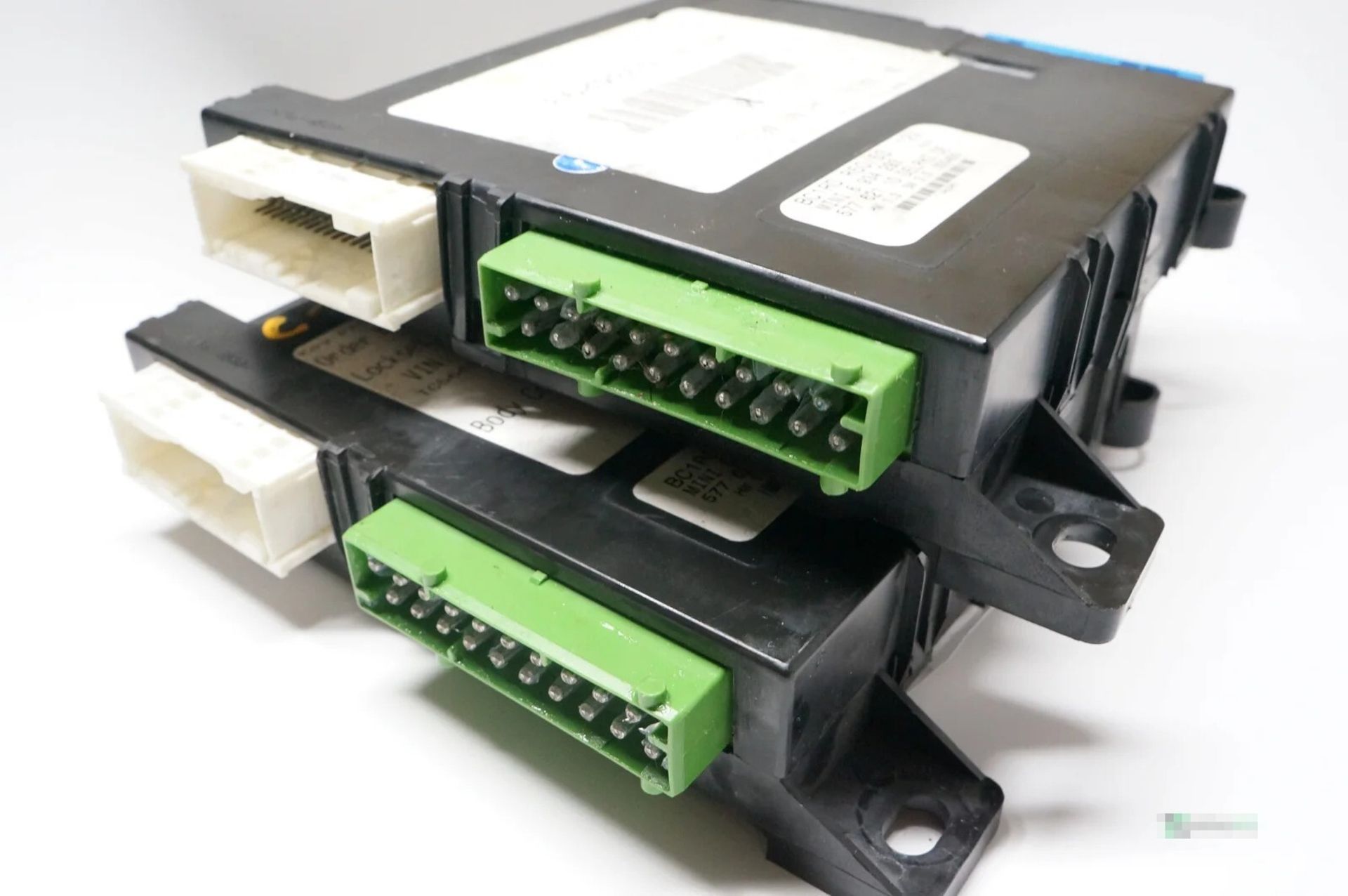

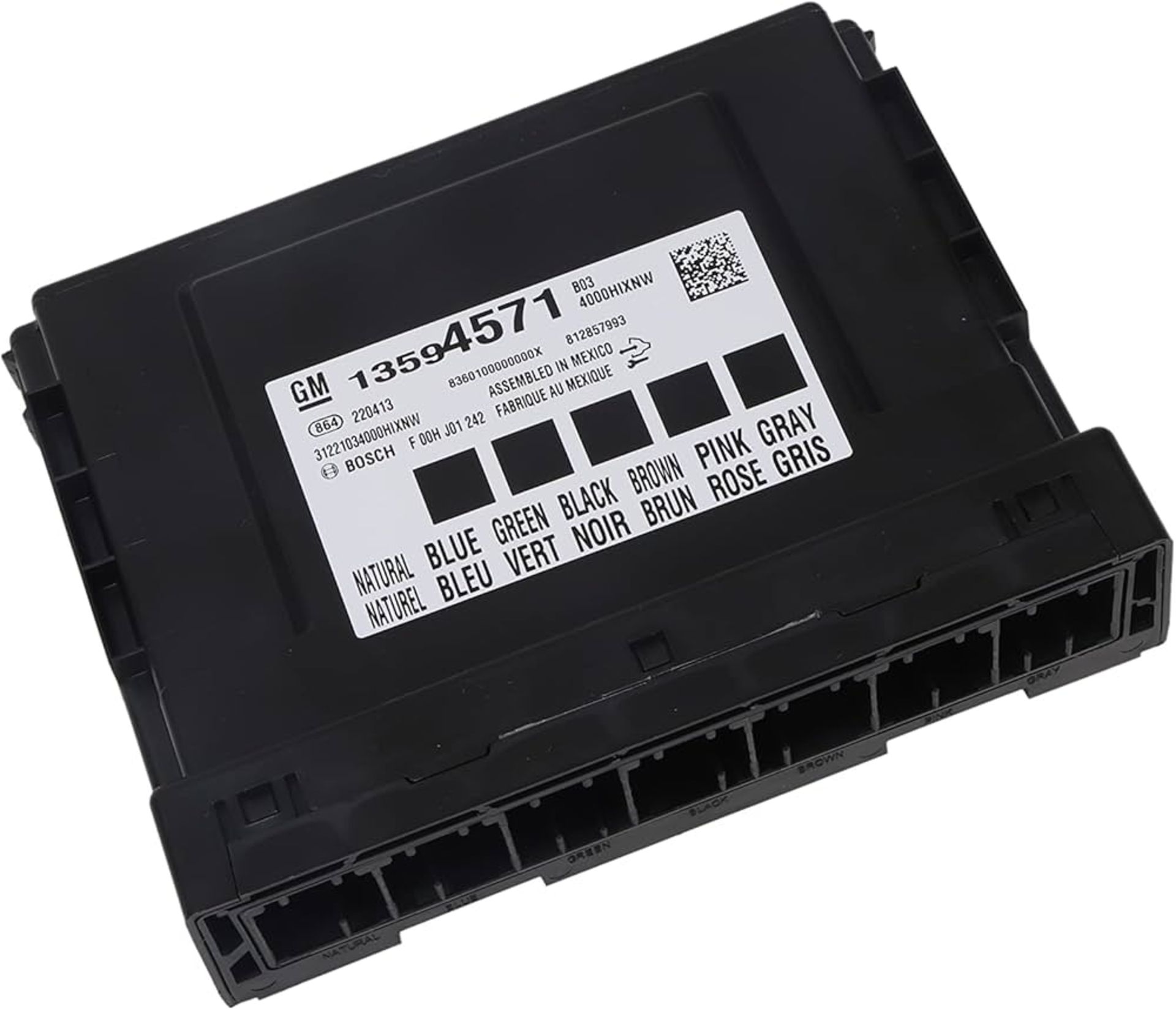

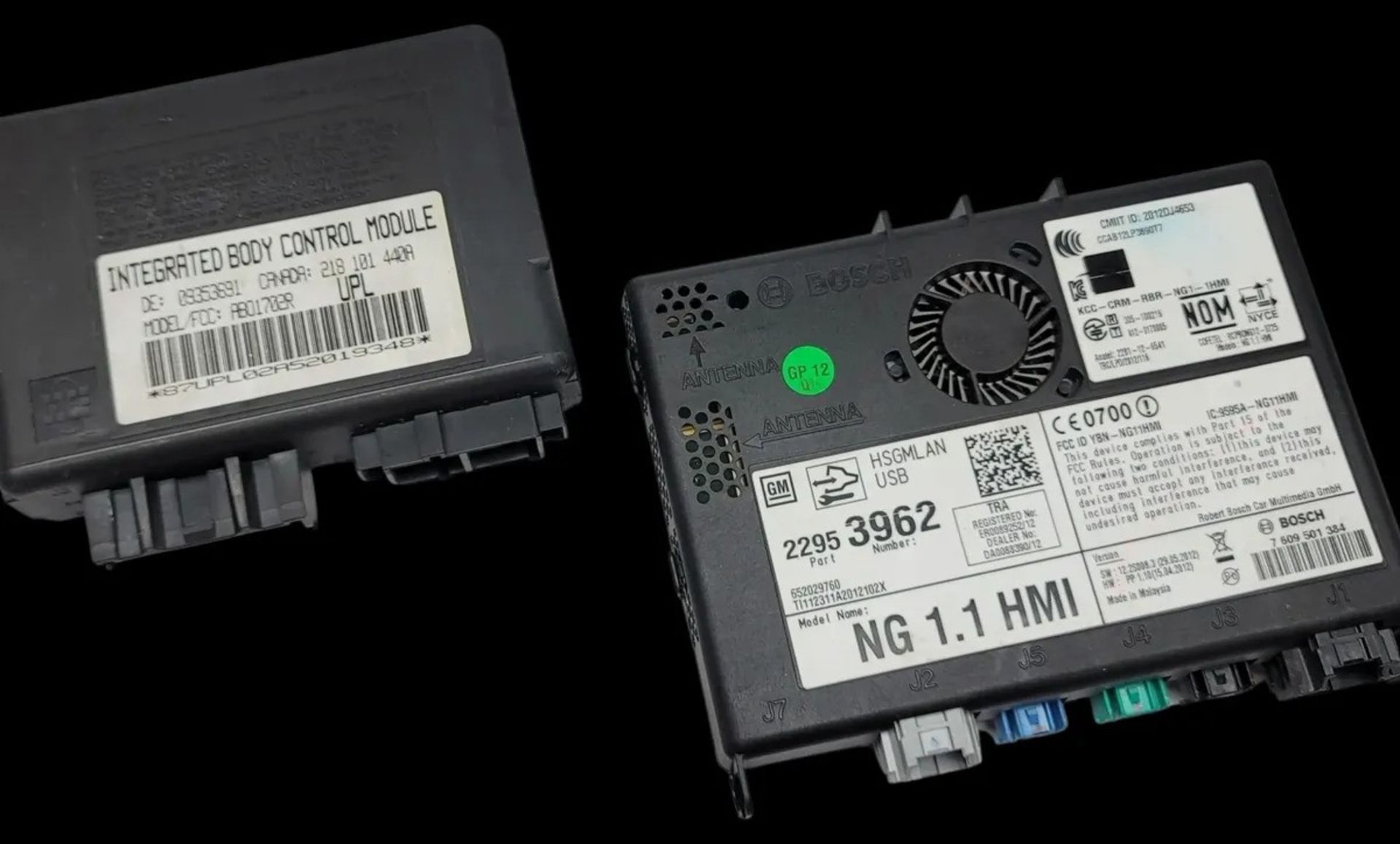

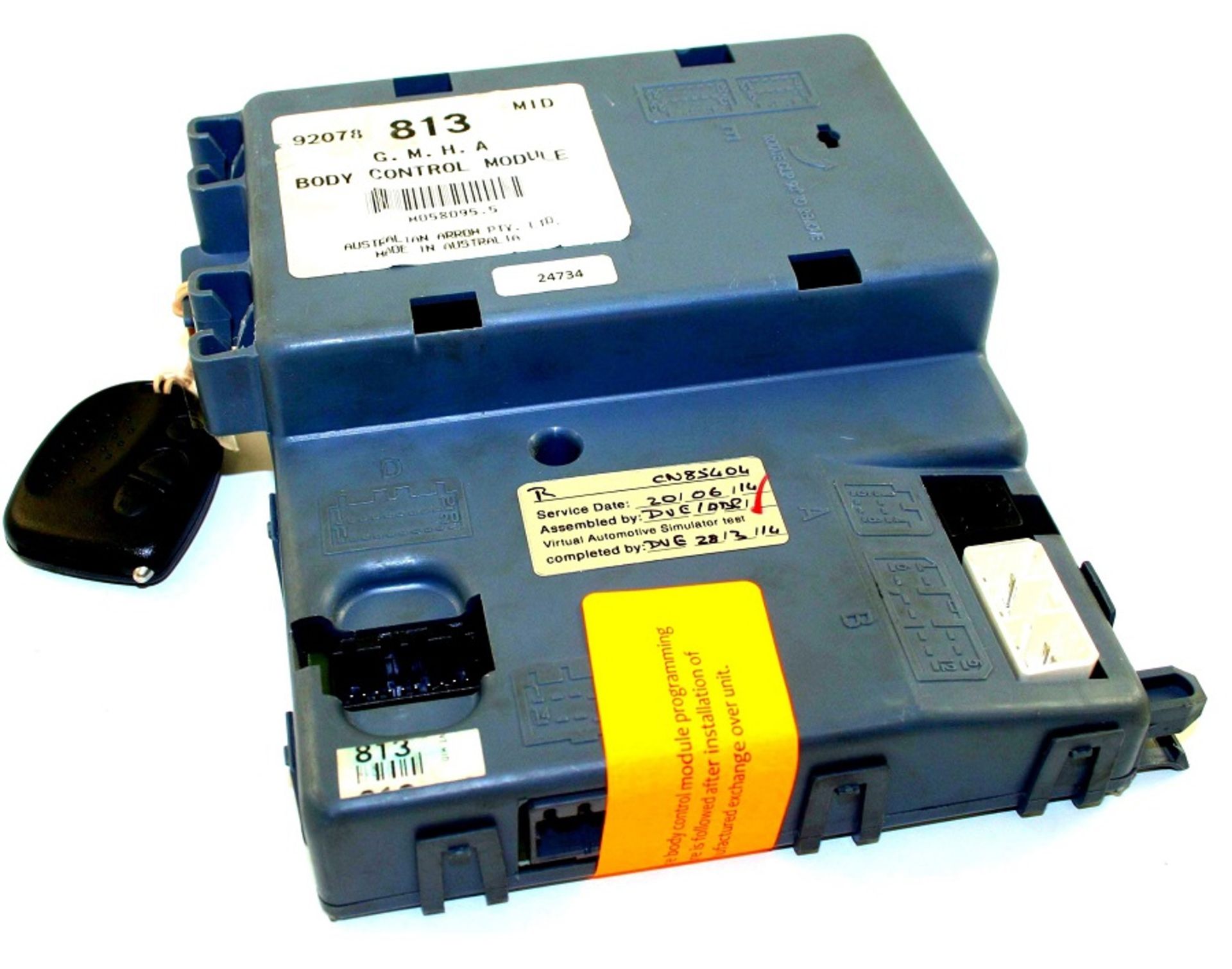

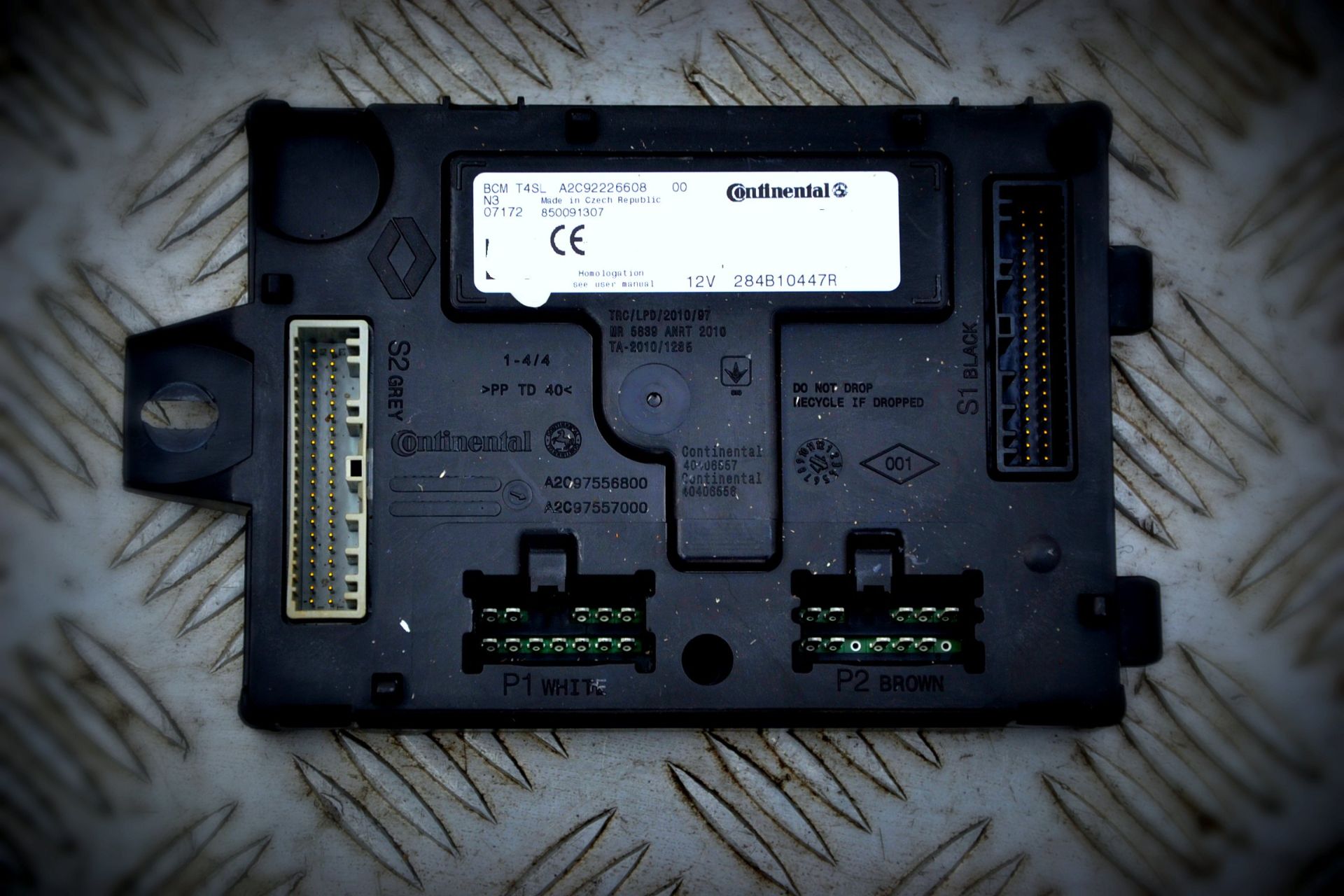

در این میان، BCM خودرو یا Body Control Module که با نام‌های یونیت BCM، قطعه BCM و سامانه BCM نیز شناخته می‌شود، به‌عنوان مغز متمرکز سیستم‌های بدنه عمل می‌کند. این قطعه حیاتی، مسئولیت کنترل و مدیریت ده‌ها عملکرد روزمره از روشنایی و قفل درها تا ایربگ و ایموبلایزر را بر عهده دارد.

BCM خودرو یکی از اصلی‌ترین ماژول‌های الکترونیکی سیستم برق خودرو است که وظیفه کنترل تجهیزات الکتریکی بخش بدنه را بر عهده دارد. در خودروهای قدیمی‌تر، هر سیستم مانند چراغ‌ها، قفل مرکزی یا برف‌پاک‌کن توسط مدارهای جداگانه و کاملاً مکانیکی کنترل می‌شد؛ اما با افزایش تعداد تجهیزات و لزوم کاهش سیم‌کشی، خودروسازان تصمیم گرفتند یک واحد مرکزی ایجاد کنند که بتواند همه این عملکردها را مدیریت کند.

یونیت BCM دقیقاً برای همین هدف طراحی شده است. این واحد با دریافت سیگنال از سنسورها، کلیدها، واحدهای دیگر (مانند ECM و TCM) و همچنین شبکه ارتباطی خودرو، تصمیم می‌گیرد که چه خروجی‌ای باید صادر شود. برای مثال:

• وقتی درب خودرو باز می‌شود، BCM دستور فعال شدن چراغ سقفی را صادر می‌کند.
• وقتی دکمه قفل مرکزی زده می‌شود، BCM فرمان قفل‌کردن همه درها را می‌دهد.
• وقتی برف‌پاک‌کن در حالت اتوماتیک قرار دارد، BCM سرعت و زمان‌بندی آن را تنظیم می‌کند.

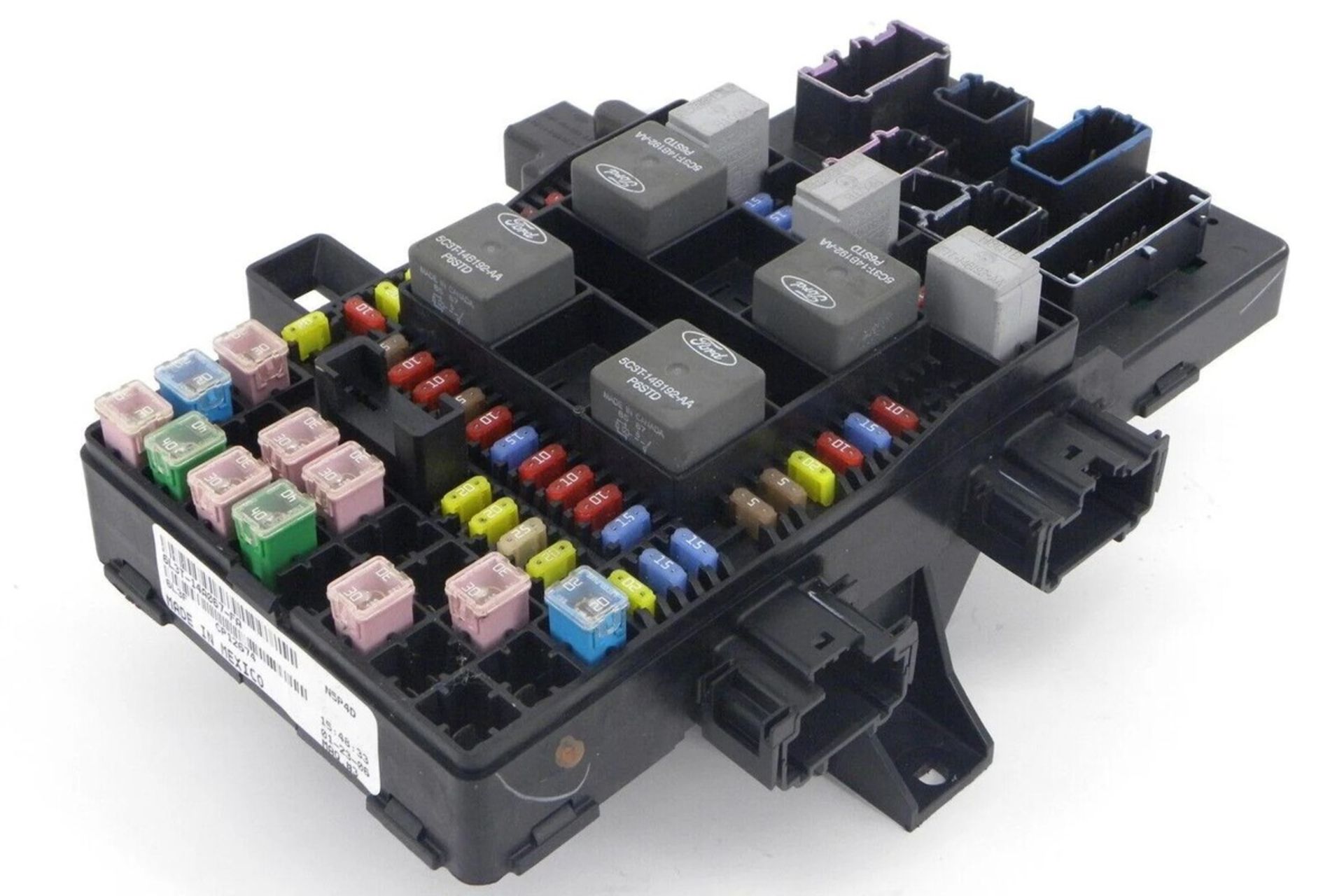

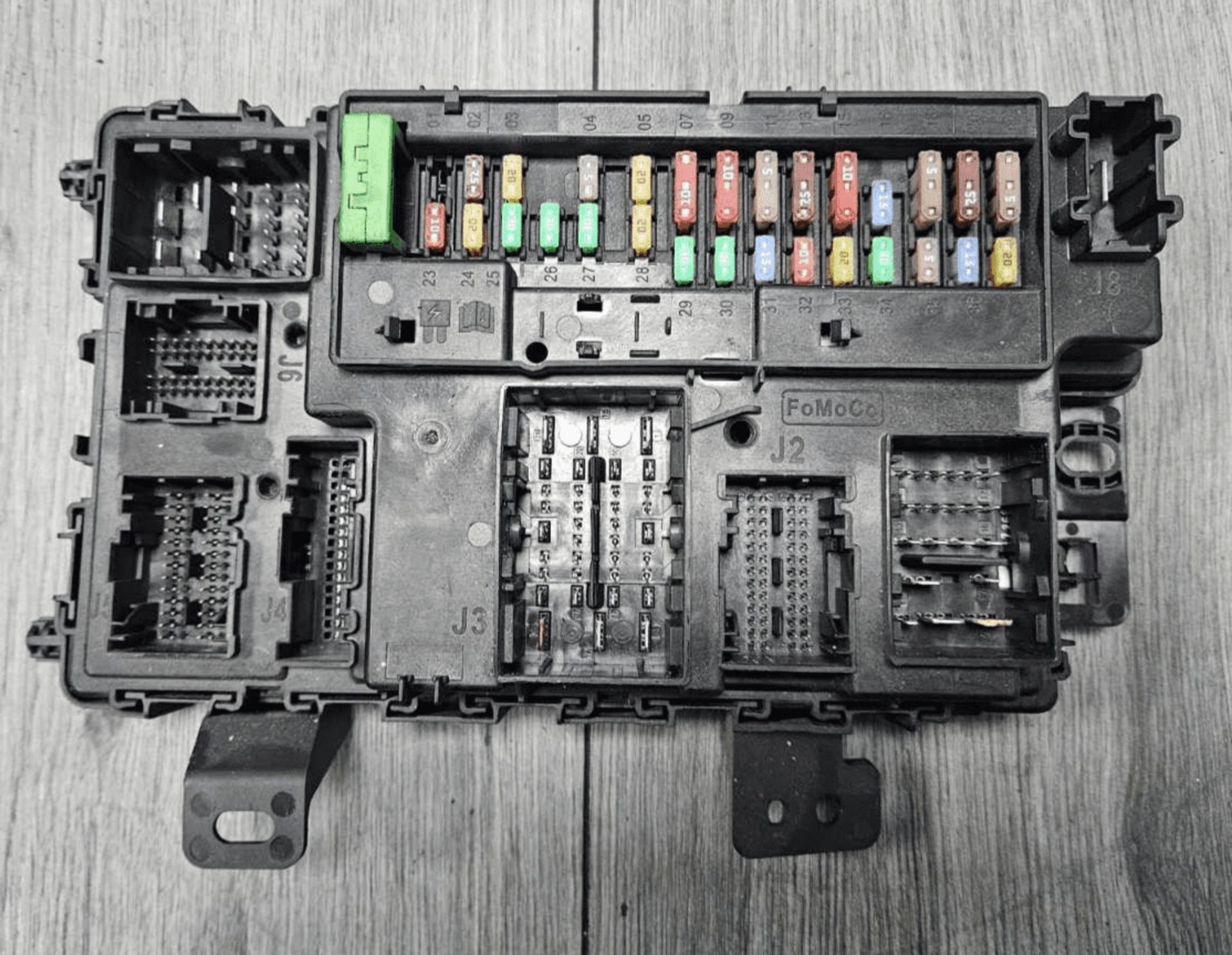

در واقع، سامانه BCM یک کنترل‌کننده هوشمند است که وظایف بسیاری از رله‌ها، فیوزها و سیستم‌های قدیمی را برعهده گرفته و نقش حیاتی در ارتباطات الکترونیکی خودرو دارد.

با توجه به ساختار خودروهای جدید، BCM وظایف گسترده‌ای دارد. در ادامه مهم‌ترین فعالیت‌های این ماژول را بررسی می‌کنیم:

از چراغ‌های کوچک و بزرگ گرفته تا فلاشر و چراغ‌های راهنما، همه این عملکردها تحت کنترل BCM خودرو هستند. این ماژول می‌تواند شدت نور چراغ‌ها را تنظیم کند، تأخیر در خاموش شدن چراغ‌های داخلی ایجاد کند و روشنایی خودکار را فعال نماید.

باز و بسته کردن قفل‌ها، فعال‌سازی سیستم ایموبلایزر، هماهنگی با ریموت، آژیر دزدگیر و حتی مدیریت سیستم ورود بدون کلید؛ همه توسط BCM هدایت می‌شوند.

اینکه شیشه‌ها به‌صورت تک‌لمسی بالا بروند یا هنگام قفل‌کردن خودرو به‌طور خودکار بسته شوند، عملکردهایی هستند که به یونیت BCM وابسته‌اند.

در خودروهای مجهز به سنسور باران، BCM میزان رطوبت را تشخیص می‌دهد و سرعت برف‌پاک‌کن‌ها را تنظیم می‌کند.

BCM از طریق شبکه‌های ارتباطی مانند CAN با ECU موتور، یونیت‌های ایربگ، ABS و سایر کنترل‌کننده‌ها ارتباط برقرار می‌کند.

این ماژول وظیفه دارد در شرایطی مانند خاموش بودن موتور، مصرف سیستم‌های الکتریکی را به حداقل برساند تا باتری تخلیه نشود.

طراحی و استفاده از سامانه BCM مزایای قابل‌توجهی برای خودروسازان و مالکان خودرو ایجاد کرده است:

یکی از بزرگ‌ترین چالش‌های خودروهای قدیمی وجود سیم‌کشی گسترده بود. BCM با مدیریت مرکزی، نیاز به سیم‌کشی مستقیم را کاهش می‌دهد.

یکپارچه‌سازی کنترل‌ها باعث می‌شود عملکرد سیستم‌ها دقیق‌تر، سریع‌تر و هماهنگ‌تر شود.

سیستم‌هایی مانند روشنایی خودکار، قفل هوشمند، جمع شدن خودکار آینه‌ها و مدیریت شیشه‌ها بدون BCM امکان‌پذیر نبودند.

با وجود قطعه BCM، کارشناس فنی می‌تواند به‌راحتی با دستگاه دیاگ، خطاها را مشاهده و منشأ مشکل را پیدا کند.

با حذف تعداد زیادی رله و سیم‌کشی پیچیده، هزینه تولید کاهش می‌یابد.

در ادامه به بررسی علائم خرابی BCM می‌پردازیم. از آنجا که BCM با بخش‌های مختلفی در ارتباط است، خرابی آن می‌تواند نشانه‌های متفاوتی ایجاد کند.

باز و بسته نشدن درها، عمل نکردن ریموت یا قفل شدن ناگهانی خودرو.

روشن نشدن برخی چراغ‌ها، خاموش و روشن شدن بی‌دلیل یا ماندن چراغ‌ها در حالت روشن.

کند شدن، توقف ناگهانی یا عمل نکردن شیشه‌بالابرها.

کار نکردن برف‌پاک‌کن، فعال شدن خودکار یا تغییر سرعت بدون دلیل.

گاهی BCM باعث ارسال سیگنال‌های اشتباه به ECU می‌شود.

اختلال شبکه CAN یکی از نشانه‌های رایج مشکل در BCM است.

روشن نشدن خودرو، عملکرد نامناسب آلارم یا خطا در ایموبلایزر.

این علائم لزوماً به معنای خرابی قطعی BCM نیستند؛ اما بروز چند علامت هم‌زمان احتمال آسیب به این ماژول را بسیار بالا می‌برد.

خرابی BCM خودرو می‌تواند دلایل مختلفی داشته باشد که شناخت آن‌ها به پیشگیری و همچنین تعمیر BCM کمک می‌کند.

یکی از شایع‌ترین دلایل خرابی BCM، ورود جریان بیش از حد یا اتصال کوتاه در شبکه برق خودرو است.

سالم نبودن نوارهای درزگیر، آب‌گرفتگی خودرو یا شستشوی غیراصولی موتور می‌تواند به سوختن اجزای داخلی BCM منجر شود.

در برخی خودروها BCM زیر داشبورد یا نزدیک ستون قرار دارد و در ضربات شدید آسیب می‌بیند.

پس از چند سال استفاده، لحیم‌های برد داخلی بر اثر گرما و لرزش دچار ترک‌خوردگی می‌شوند.

باز و بسته کردن باتری بدون توجه به اصول فنی می‌تواند به ماژول‌های الکترونیکی آسیب وارد کند.

نصب دزدگیر متفرقه، لامپ‌های پرمصرف یا سیستم‌های صوتی قوی ممکن است باعث فشار بر BCM شود.

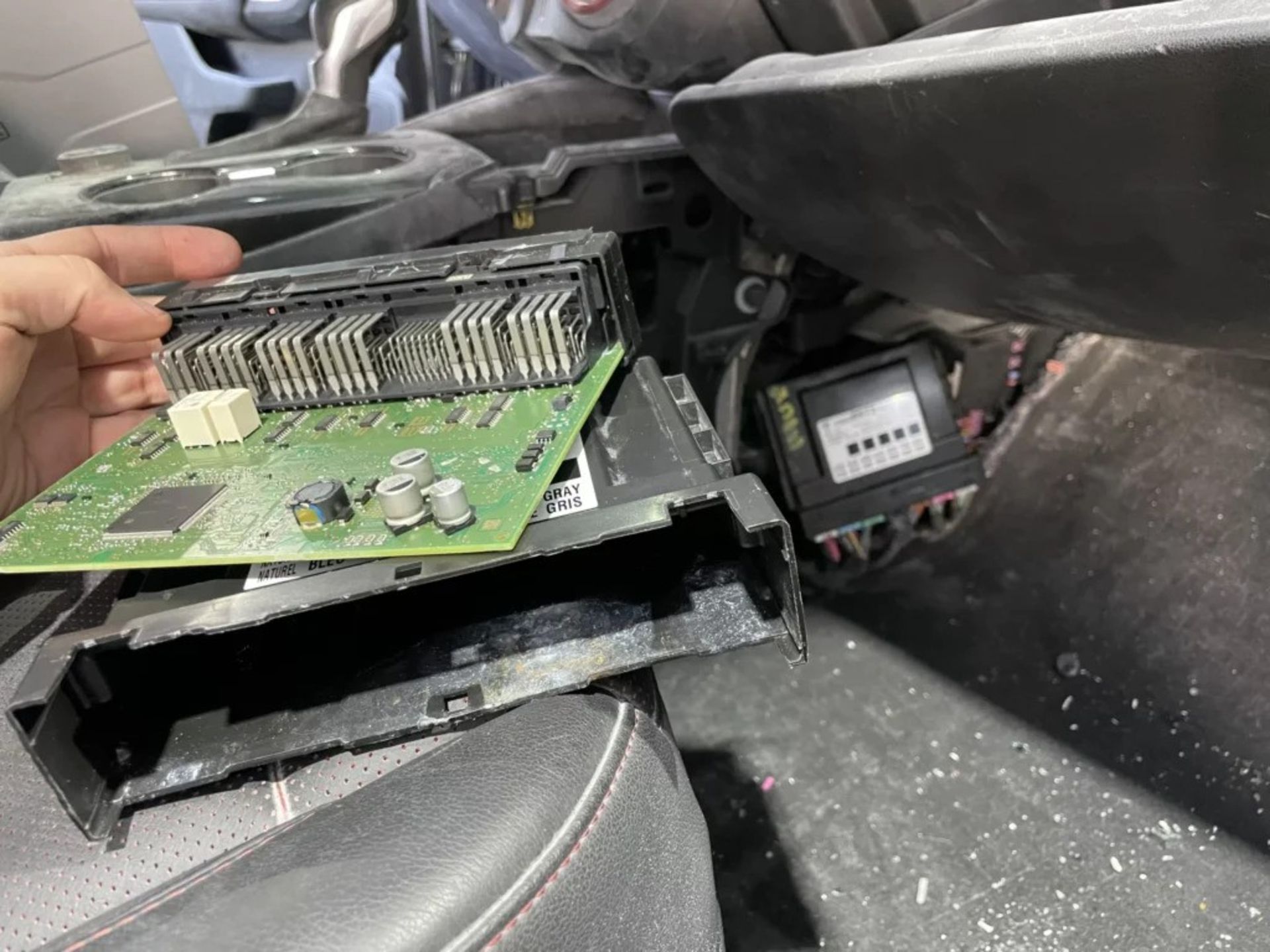

تعمیر BCM نیاز به ابزار تخصصی، دانش الکترونیک و تجربه بالا دارد. معمولاً روش‌های تعمیر شامل موارد زیر است.

• بررسی خطاها با دستگاه دیاگ
• تست برد الکترونیکی
• تعمیر یا تعویض آی‌سی‌های آسیب‌دیده
• اصلاح مسیرهای سوخته
• بالانس مجدد تراشه‌ها

در موارد شدید، تعویض کامل یونیت BCM توصیه می‌شود. اغلب تعمیرکاران حرفه‌ای می‌توانند BCM آسیب‌دیده را بازسازی کنند، اما اگر آسیب شدید باشد، تعویض آن راه‌حل نهایی خواهد بود.

با پیچیده‌تر شدن خودروهای امروزی، استفاده از ماژول‌های الکترونیکی پیشرفته به یک ضرورت تبدیل شده است. BCM خودرو یکی از مهم‌ترین این ماژول‌هاست که وظایف حیاتی مانند مدیریت روشنایی، قفل مرکزی، شیشه‌بالابرها، سیستم ضد سرقت و بسیاری از عملکردهای دیگر را بر عهده دارد. آگاهی از یونیت BCM، شناخت علائم خرابی BCM و دلایل آسیب به آن می‌تواند به رانندگان و مالکان خودرو کمک کند تا به‌موقع مشکلات را تشخیص دهند و از آسیب‌های ثانویه جلوگیری کنند. همچنین توجه به نکات نگهداری و استفاده از تجهیزات برقی استاندارد نقش مهمی در سلامت این ماژول دارد.

در خاتمه باید دانست سامانه BCM نشان‌دهنده حرکت صنعت خودروسازی به سمت هوشمند سازی و کاهش پیچیدگی سیم‌کشی است؛ مسیری که بی‌شک در سال‌های آینده توسعه بیشتری خواهد یافت و نقش این ماژول‌ها در خودروهای آینده پررنگ‌تر می‌شود.
