راهکار جالب مهندسی برای انتقال هوایی تجهیزات فوق‌سنگین

تصور کنید یک هواپیمای چندصدتنی روی باند فرودگاه ایستاده و قرار است محموله‌ای عظیم را درون بدنه خود جای دهد؛ محموله‌ای که شاید یک کامیون نظامی، یک توربین صنعتی یا حتی بخشی از یک هواپیمای دیگر باشد. در هواپیماهای معمولی، بار از درهای جانبی وارد می‌شود؛ اما وقتی ابعاد محموله از اندازه درهای بارگیری فراتر رفت، مهندسان به‌دنبال راهکاری دیگر افتادند.

یکی از جالب‌ترین پاسخ‌ها به این مسئله، طراحی هواپیماهایی است که دماغه آن‌ها باز می‌شود. در این هواپیماها، به‌جای آنکه بار را از کنار بدنه وارد کنند، بخش جلویی هواپیما به سمت بالا حرکت می‌کند و دهانه‌ای بزرگ در تمام عرض بدنه به وجود می‌آید. این راهکار در نگاه اول عجیب به نظر می‌رسد، اما پشت آن مجموعه‌ای از محاسبات سازه‌ای، ملاحظات آیرودینامیکی و الزامات عملیاتی قرار دارد.

اما چرا اصلا باید دماغه یک هواپیما باز شود؟ آیا نمی‌توان با بزرگ‌تر کردن درهای جانبی به همین نتیجه رسید؟

محدودیت اصلی هواپیماهای باری فقط ظرفیت حمل محموله نیست. ممکن است یک هواپیما از نظر وزن و حجم داخلی توانایی حمل یک تجهیز را داشته باشد، اما ابعاد درِ بارگیری اجازه ورود آن را ندهد. برای مثال، تصور کنید قرار است یک دستگاه صنعتی بزرگ یا یک خودروی نظامی سنگین را به مقصدی دوردست منتقل کنید. حتی اگر فضایی کافی درون بدنه وجود داشته باشد، عبور دادن چنین محموله‌ای از یک درِ جانبی می‌تواند بسیار دشوار یا حتی غیرممکن باشد.

مشکل زمانی جدی‌تر می‌شود که محموله روی چرخ قرار داشته باشد یا امکان جدا کردن قطعات آن وجود نداشته باشد. در این شرایط، باز شدن دماغه راهکاری مؤثر است؛ زیرا به‌جای محدود شدن به یک دهانه جانبی، تقریبا تمام سطح مقطع جلویی بدنه برای ورود بار در اختیار قرار می‌گیرد.

این طراحی امکان بارگیری تجهیزات بلند و حجیم را فراهم می‌کند و نیاز به دمونتاژ محموله را کاهش می‌دهد. همچنین می‌توان از رمپ‌های بارگیری استفاده کرد تا خودروها و ماشین‌آلات سنگین مستقیما وارد محفظه بار شوند. در واقع، مهندسان به‌جای آنکه محموله را با محدودیت‌های درِ هواپیما تطبیق دهند، بخشی از هواپیما را برای تطبیق با محموله طراحی کرده‌اند.

باز شدن دماغه در هواپیماهای باری مختلف الزاما به یک روش انجام نمی‌شود. بوئینگ 747 باری و آنتونوف An-124 دو نمونه شناخته‌شده هستند که هرکدام راهکار مهندسی متفاوتی برای دسترسی به محفظه بار دارند.

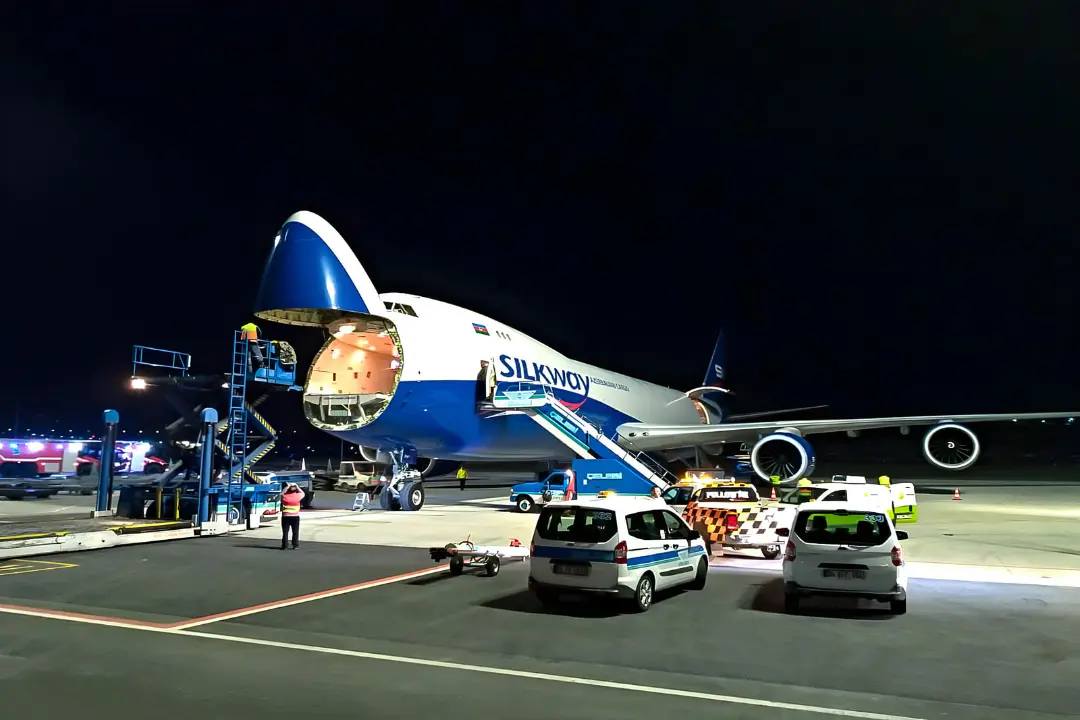

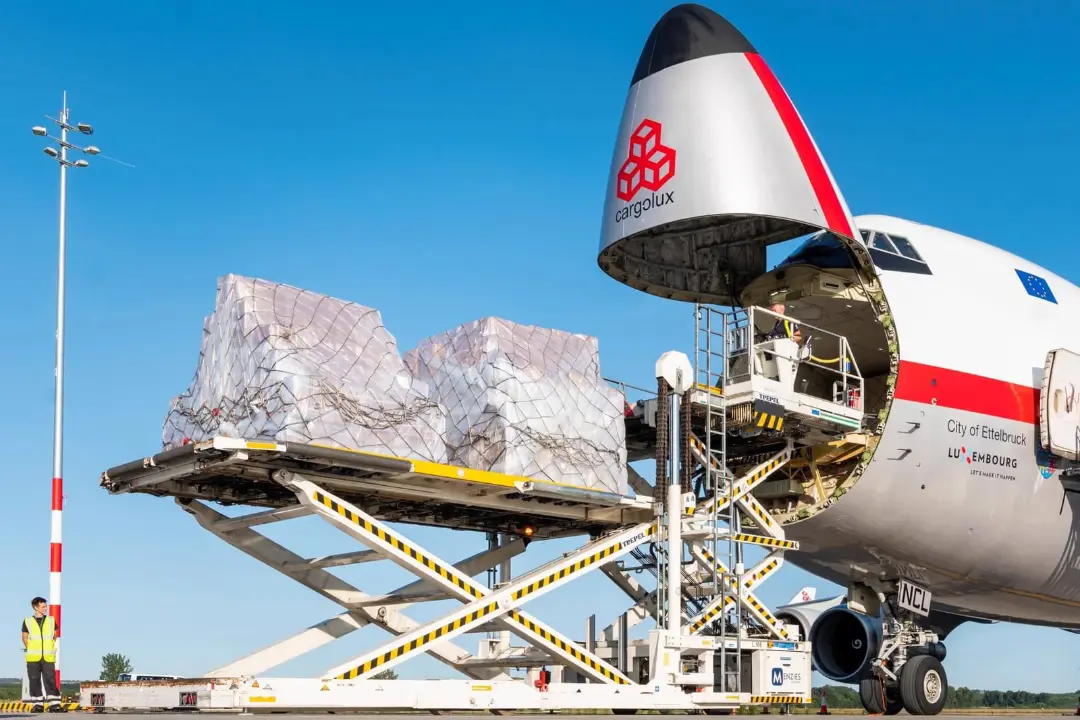

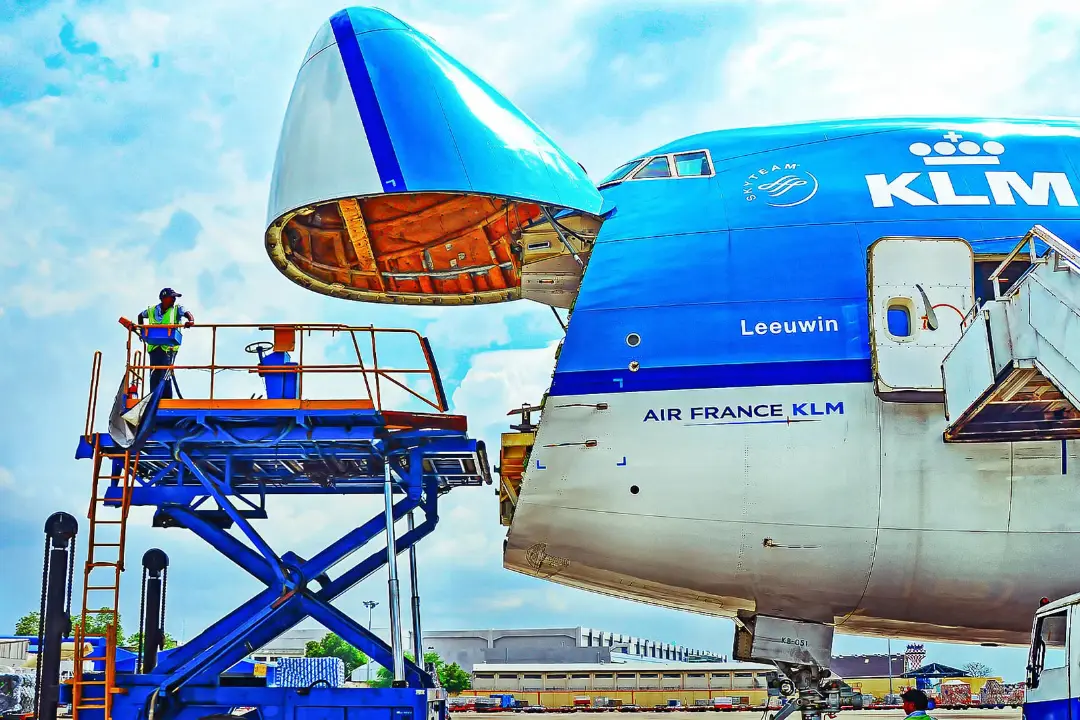

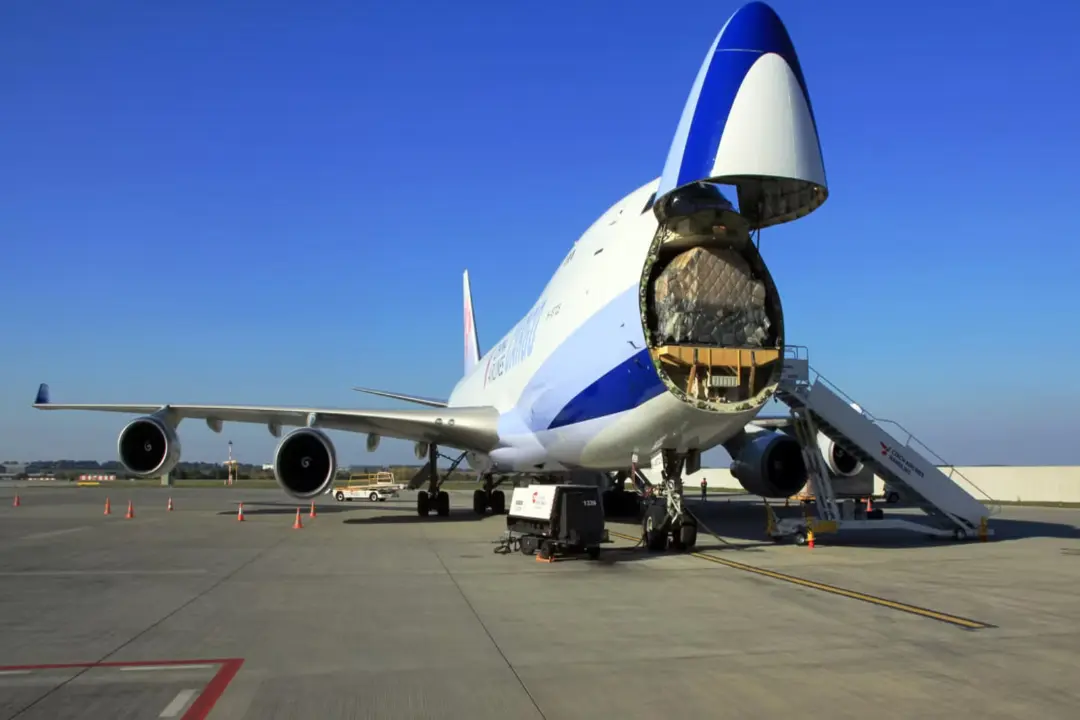

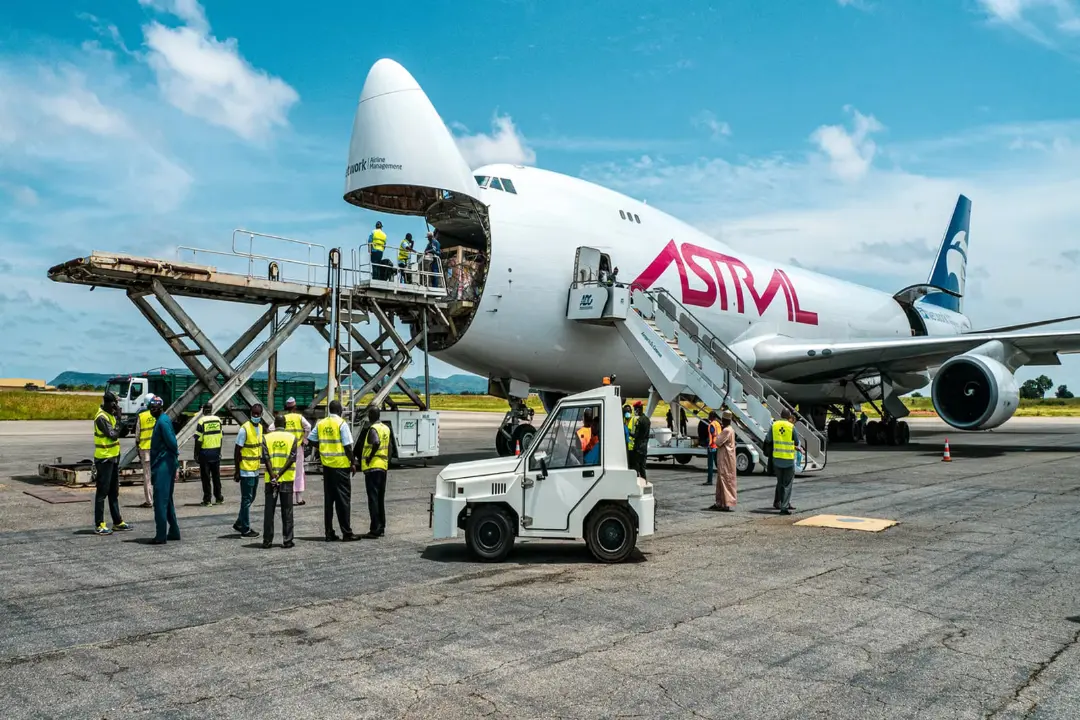

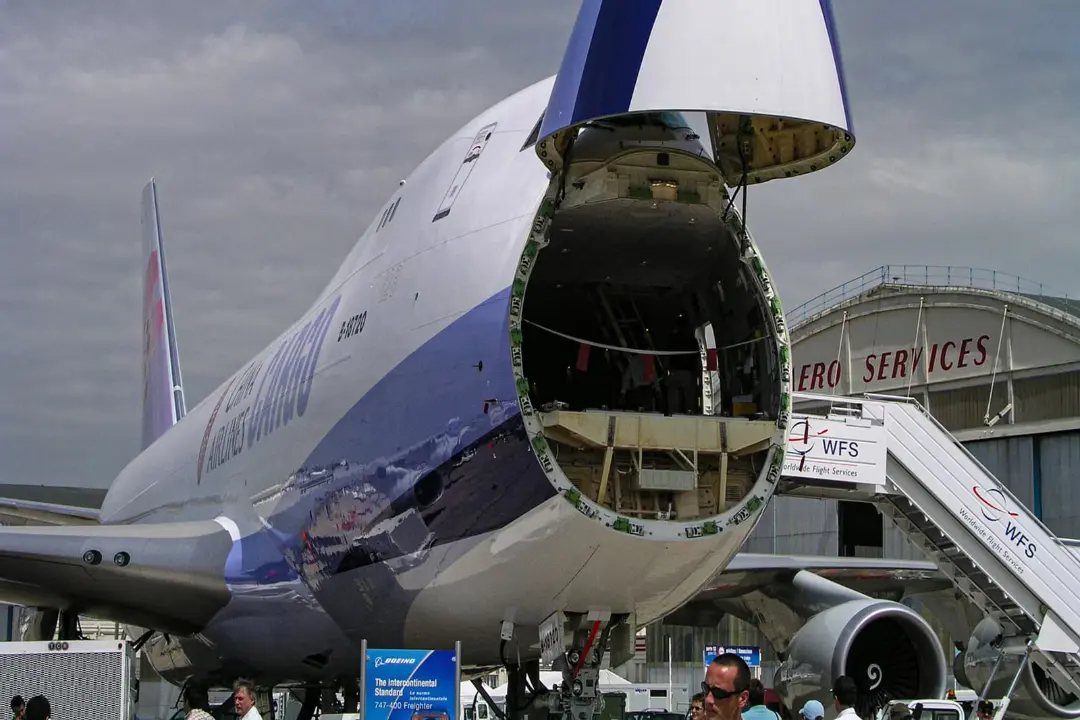

در نسخه‌های باری بوئینگ 747، از جمله 747-400F و 747-8F، بخش جلویی بدنه به‌صورت یک سازه لولایی طراحی شده است که هنگام بارگیری به سمت بالا حرکت می‌کند. با باز شدن این قسمت، یک دهانه بزرگ در امتداد محور طولی هواپیما ایجاد می‌شود و محموله می‌تواند بدون نیاز به چرخش‌های پیچیده وارد محفظه اصلی شود.

اما چرا چنین چیزی در بوئینگ 747 امکان‌پذیر است؟ پاسخ را باید در طراحی غیرمعمول کابین خلبان این هواپیما جست‌وجو کرد. در 747، کابین خلبان در طبقه‌ای بالاتر از عرشه اصلی قرار دارد. همین موضوع فضای جلویی عرشه بار را آزاد می‌کند و به مهندسان اجازه می‌دهد بخش دماغه را به‌صورت یک درِ بزرگ متحرک طراحی کنند.

مکانیزم باز شدن این قسمت بر پایه مجموعه‌ای از لولاهای سنگین، عملگرهای هیدرولیکی و قفل‌های سازه‌ای است. ابتدا قفل‌های متعدد دماغه آزاد می‌شوند و سپس بخش متحرک به‌آرامی به سمت بالا هدایت می‌شود. پس از باز شدن کامل، سازه در موقعیت تعیین‌شده مهار می‌شود تا هنگام عملیات بارگیری، حرکت ناخواسته نداشته باشد.

البته نکته مهم این است که در زمان پرواز، این قسمت دیگر یک درِ معمولی نیست؛ بلکه باید مانند بخشی ثابت از بدنه عمل کند. به همین دلیل، پس از بسته شدن دماغه، قفل‌های سازه‌ای آن را به بدنه متصل می‌کنند تا نیروهای آیرودینامیکی و بارهای واردشده در طول پرواز به‌درستی تحمل شوند. آب‌بندی نیز اهمیت زیادی دارد تا فشار کابین در محدوده طراحی‌شده حفظ شود.

اگر بوئینگ 747 نمونه‌ای از باز شدن دماغه به سمت بالا باشد، آنتونوف An-124 را باید نمونه‌ای از یک سامانه بارگیری کامل‌تر دانست؛ زیرا در این هواپیما تنها دماغه باز نمی‌شود، بلکه وضعیت قرارگیری بدنه نیز برای تسهیل بارگیری تغییر می‌کند.

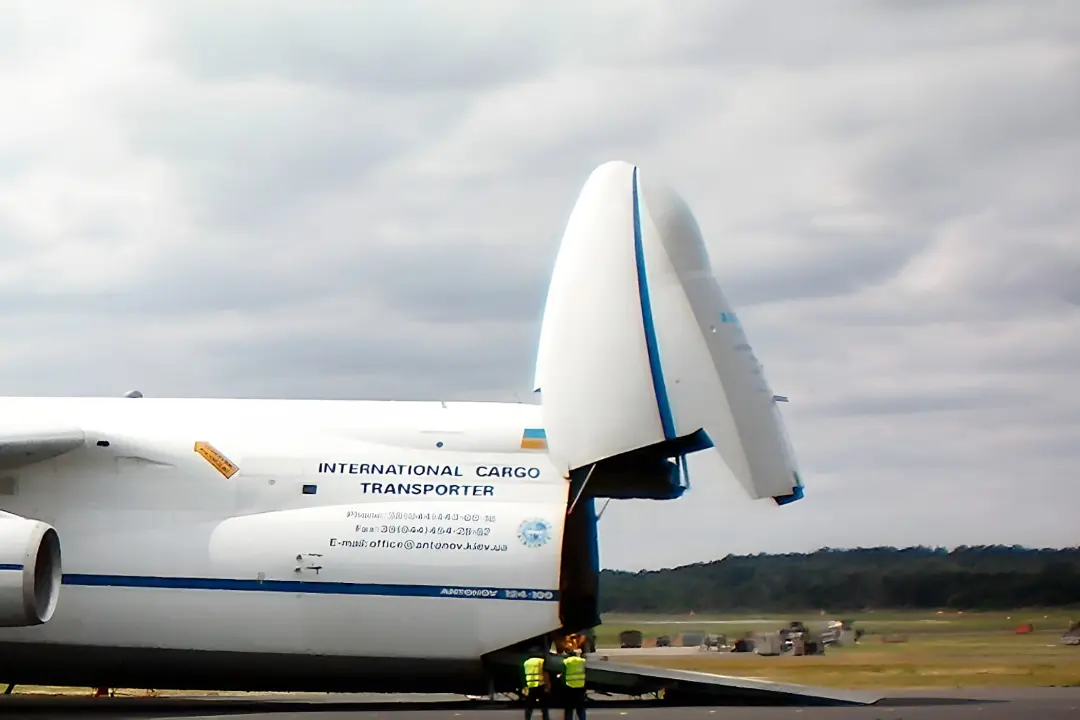

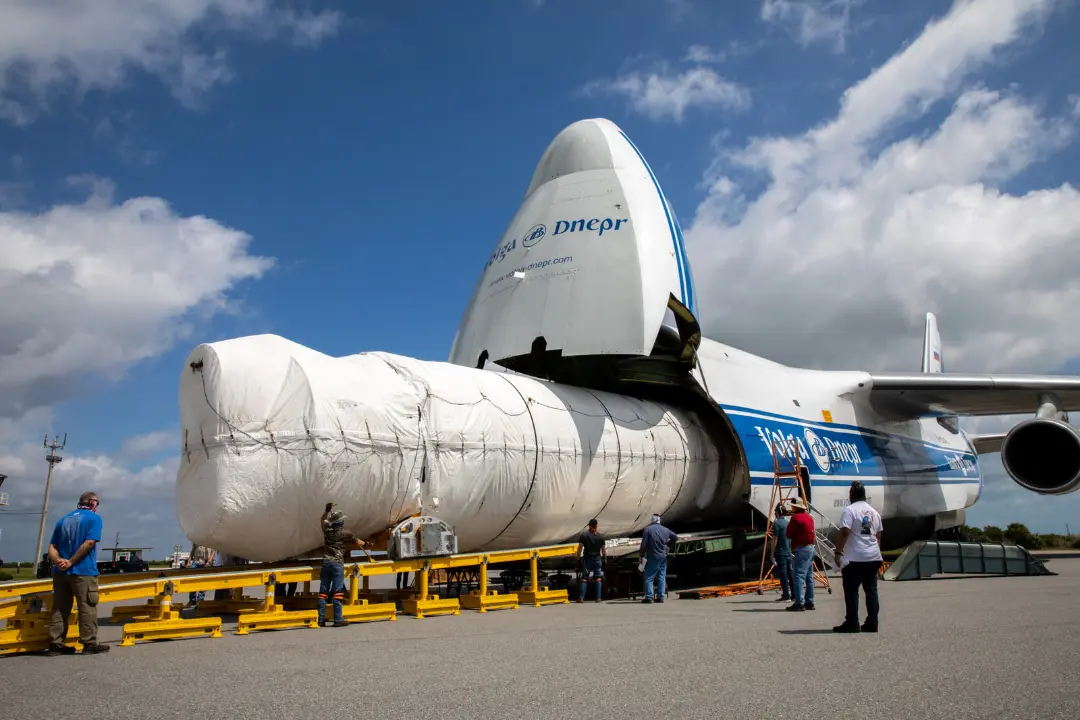

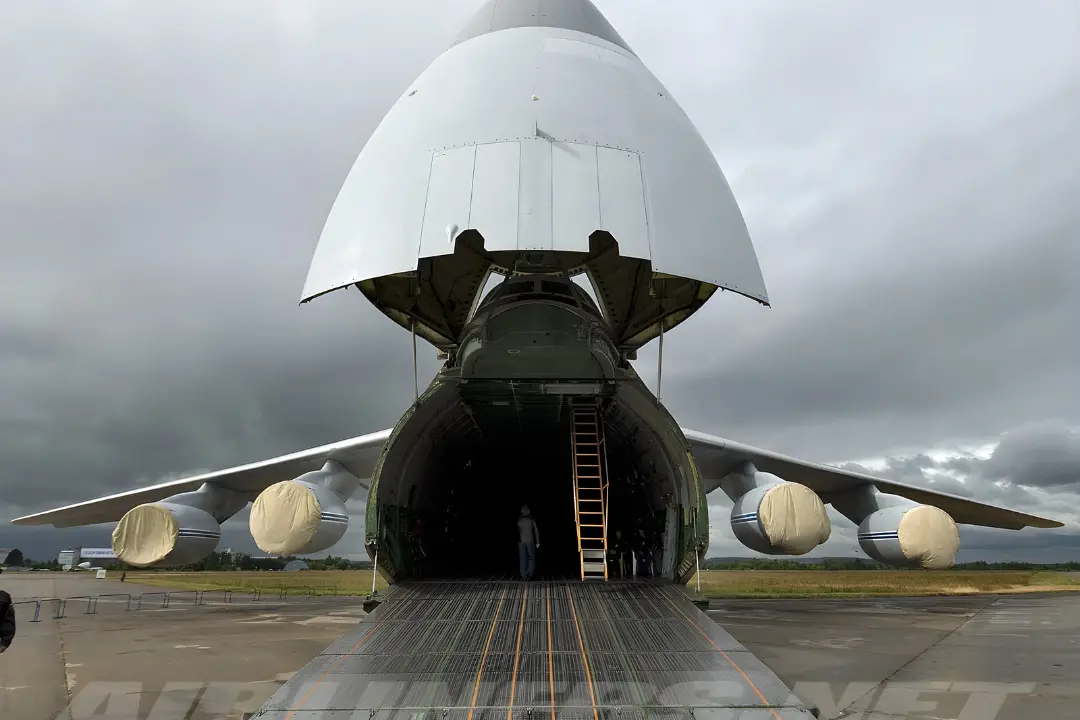

در An-124، بخش جلویی بدنه بالا می‌رود و یک رمپ بارگیری در اختیار اپراتورها قرار می‌گیرد. اما ویژگی جالب‌تر، قابلیتی است که در صنعت هوانوردی با عنوان زانوزدن شناخته می‌شود؛ اصطلاحی که به معنای تغییر ارتفاع هواپیما روی ارابه فرود است. این قابلیت که باعث می‌شود بدنه برای عملیات بارگیری به سطح زمین نزدیک‌تر شود.

اهمیت این ویژگی زمانی مشخص می‌شود که قرار است یک کامیون چندتنی مستقیما وارد هواپیما شود. اگر ارتفاع کف محفظه بار زیاد باشد، رمپ باید شیب قابل‌توجهی داشته باشد. چنین شیبی می‌تواند حرکت خودروهای سنگین را دشوار یا حتی خطرناک کند. پایین آوردن ارتفاع هواپیما، اختلاف سطح میان زمین و کف محفظه بار را کاهش می‌دهد و ورود وسایل نقلیه را آسان‌تر می‌کند.

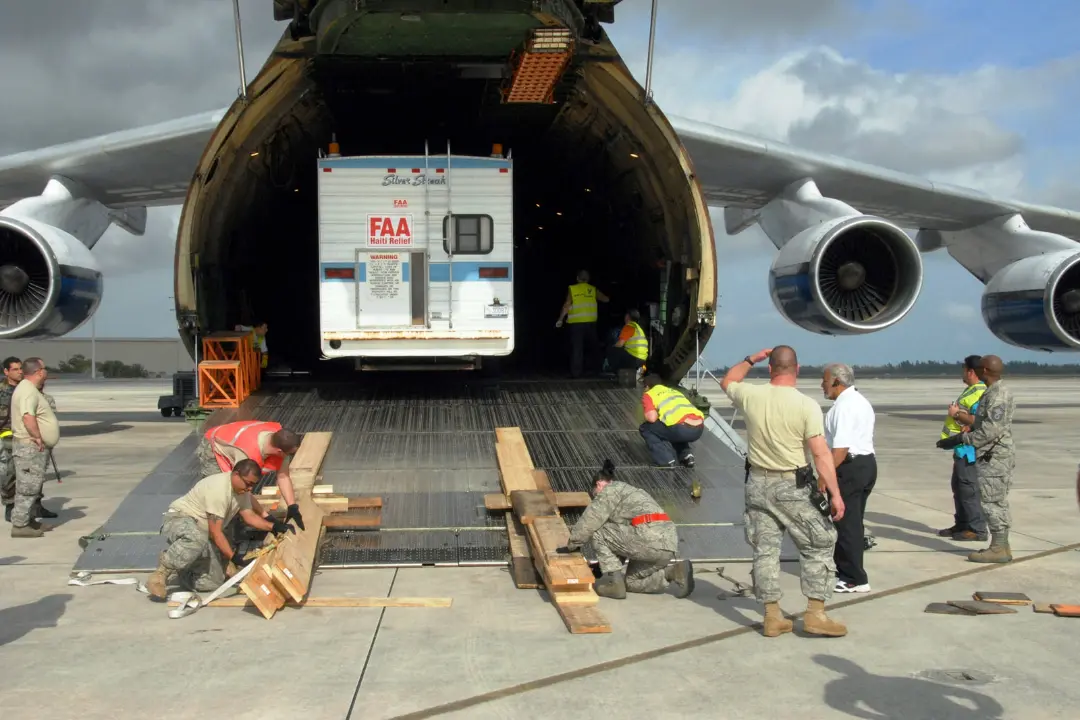

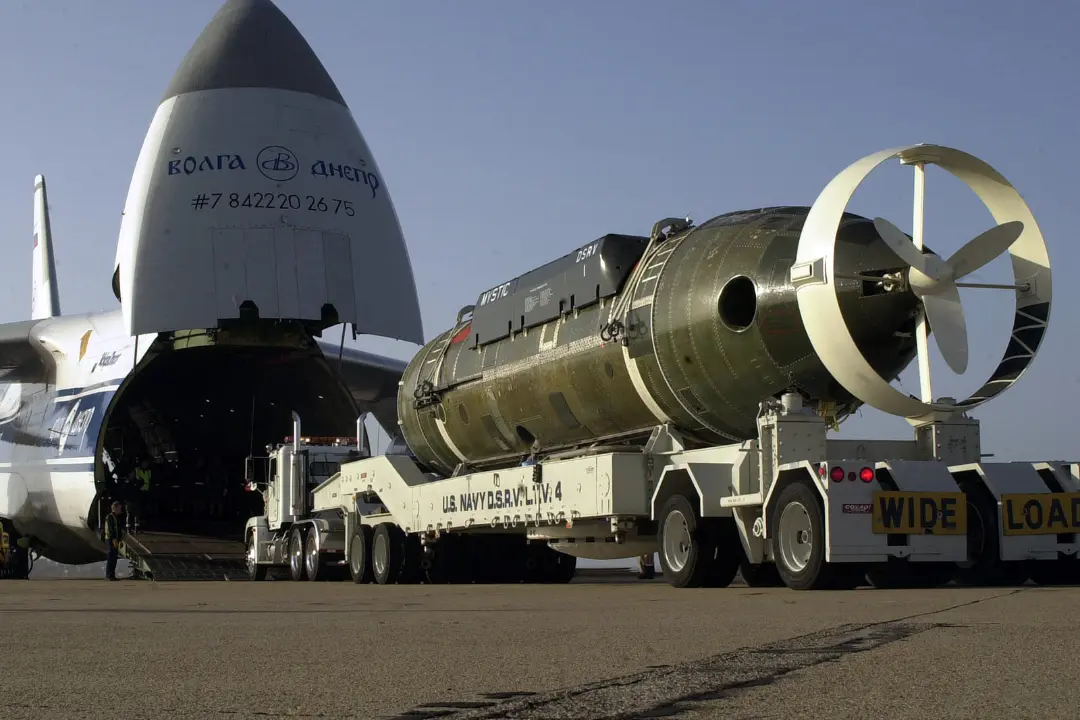

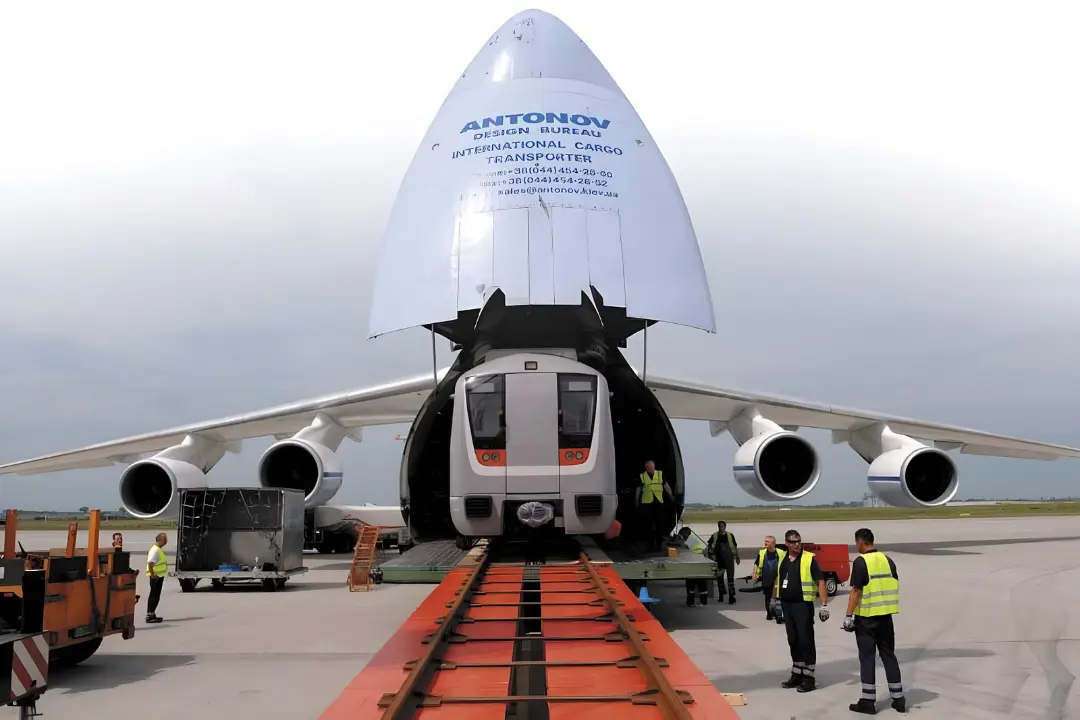

پس از باز شدن دماغه و قرار گرفتن رمپ در وضعیت مناسب، خودروها می‌توانند مستقیما از روی آن وارد هواپیما شوند. An-124 همچنین امکان بارگیری از قسمت عقب را دارد؛ قابلیتی که انعطاف‌پذیری عملیاتی آن را افزایش می‌دهد. در برخی مأموریت‌ها، محموله از جلو وارد و از عقب خارج می‌شود و به این ترتیب، عملیات تخلیه می‌تواند سریع‌تر انجام شود.

باز شدن دماغه در یک هواپیمای چندصدتنی صرفا مسئله نصب چند لولا و یک جک هیدرولیکی نیست. قسمت جلویی هواپیما یکی از بخش‌های مهم سازه‌ای بدنه است و باید در برابر نیروهای پیچیده‌ای مقاومت کند.

در حالت عادی، بدنه هواپیما از مجموعه‌ای از پوسته‌ها، تیرها، قاب‌ها و تقویت‌کننده‌ها تشکیل شده است. این اجزا در کنار یکدیگر نیروهای ناشی از فشار هوا، ارتعاشات، تغییرات فشار داخلی و بارهای عملیاتی را تحمل می‌کنند. اما وقتی بخشی از بدنه متحرک می‌شود، مهندسان باید این پیوستگی سازه‌ای را به شکلی کنترل‌شده بازطراحی کنند.

در هواپیماهای دارای دماغه بازشو، لولاها و نقاط اتصال اهمیت ویژه‌ای دارند. این اجزا باید وزن سازه متحرک را هنگام باز و بسته شدن تحمل کنند و حرکت آن را در مسیر مشخصی هدایت کنند. از طرف دیگر، قفل‌های سازه‌ای پس از بسته شدن دماغه، آن را با بدنه یکپارچه می‌کنند. در واقع، سامانه محرک وظیفه حرکت دادن دماغه را دارد اما در وضعیت پرواز، این اتصالات سازه‌ای هستند که باید بارهای طراحی‌شده را تحمل کنند.

موضوع دیگر، آب‌بندی و کنترل فشار است. هواپیماهای ترابری بزرگ در ارتفاع پروازی با اختلاف فشار قابل‌توجهی میان کابین و محیط بیرون مواجه هستند. بنابراین، محل اتصال دماغه به بدنه باید به‌درستی آب‌بندی شود تا نشتی هوا و اختلال در فشار کابین به وجود نیاید.

این موضوع نشان می‌دهد که مهندسان باید میان دو وضعیت کاملا متفاوت تعادل برقرار کنند: دماغه‌ای که روی زمین به‌آسانی حرکت می‌کند و دماغه‌ای که در ارتفاع پروازی باید بخشی محکم و قابل‌اعتماد از بدنه باشد.

با وجود تمام مزایا، طراحی دماغه بازشو راهکاری نیست که بتوان آن را برای هر هواپیمای باری به کار گرفت. این مکانیزم پیچیدگی‌های فنی و هزینه‌های خاص خود را دارد.

نخستین مسئله، افزایش پیچیدگی سازه‌ای است. در هواپیمایی که دماغه ثابت دارد، بخش جلویی بدنه می‌تواند به‌صورت یک ساختار پیوسته طراحی شود اما در نمونه‌های بازشو، مهندسان مجبورند تا محل اتصال دو بخش متحرک و ثابت را به‌گونه‌ای طراحی کنند که استحکام کلی بدنه حفظ شود.

موضوع دیگر، وزن و نگهداری سامانه است. لولاهای سنگین، عملگرهای هیدرولیکی، قفل‌های متعدد و تجهیزات کنترلی، همگی به وزن هواپیما اضافه می‌کنند. این اجزا همچنین به بازرسی‌های دوره‌ای و نگهداری تخصصی نیاز دارند. هرگونه نقص در عملکرد قفل‌ها یا سامانه باز و بسته شدن می‌تواند عملیات پروازی را متوقف کند.

از سوی دیگر، باز شدن دماغه به معنای نامحدود شدن ابعاد محموله نیست. حتی در هواپیماهایی مانند 747-400F، محدودیت‌هایی درباره ارتفاع، عرض، وزن و نحوه قرارگیری بار وجود دارد. برای نمونه، وزن محموله هنگام ورود از دماغه می‌تواند بار قابل‌توجهی به ارابه فرود جلویی وارد کند. به همین دلیل، دستورالعمل‌های بارگیری برای محموله‌های سنگین، محدودیت‌ها و تمهیدات مشخصی در نظر می‌گیرند.

در نهایت، هزینه طراحی و ساخت چنین هواپیمایی نیز باید توجیه اقتصادی داشته باشد. شرکت‌هایی که عمدتا بسته‌های پستی، کالاهای تجاری و محموله‌های استاندارد حمل می‌کنند، معمولا به چنین قابلیتی احتیاج ندارند. برای آن‌ها استفاده از هواپیماهای باری متعارف با درهای جانبی بزرگ، راهکاری اقتصادی‌تر است.

برای کشوری مانند ایران که در بخش‌هایی از صنعت خود به تجهیزات سنگین، ماشین‌آلات صنعتی، قطعات نیروگاهی و تجهیزات نفت و گاز وابسته است، هواپیماهای ترابری فوق‌سنگین می‌توانند اهمیت عملیاتی قابل‌توجهی داشته باشند.

بعضی محموله‌ها را نمی‌توان به‌سادگی از مسیر جاده‌ای یا دریایی به مقصد رساند. گاهی ابعاد یک تجهیز به‌اندازه‌ای بزرگ است که حمل زمینی آن به مسیرهای ویژه، مجوزهای خاص، اسکورت و حتی باز کردن موانع جاده‌ای نیاز دارد. در چنین شرایطی، حمل هوایی می‌تواند زمان انتقال را به‌شدت کاهش دهد؛ هرچند هزینه آن معمولا بسیار بیشتر است.

برای مثال، انتقال یک موتور صنعتی بزرگ، تجهیزات حفاری، ژنراتور یا قطعات خاص نیروگاهی ممکن است به هواپیمایی نیاز داشته باشد که علاوه بر ظرفیت وزنی مناسب، امکان بارگیری محموله از نظر ابعاد را نیز فراهم کند. در چنین مأموریت‌هایی، داشتن درِ دماغه بازشو و رمپ بارگیری می‌تواند مزیت مهمی باشد.

البته استفاده از این هواپیماها صرفا به در اختیار داشتن یک فروند هواپیما محدود نمی‌شود. زیرساخت فرودگاهی، ظرفیت تحمل باند و تاکسی‌وی، تجهیزات بارگیری، دسترسی به قطعات یدکی و امکان انجام عملیات زمینی متناسب با ابعاد هواپیما نیز باید فراهم باشد.

هواپیماهایی که دماغه آن‌ها باز می‌شود، نمونه‌ای جالب از مهندسی هوانوردی هستند؛ جایی که یک نیاز عملیاتی، شکل ظاهری و ساختار کلی هواپیما را تحت تأثیر قرار داده است.

در طراحی متعارف، بدنه هواپیما باید تا حد امکان یکپارچه و آیرودینامیک باشد؛ اما در هواپیماهای ترابری سنگین، گاهی دسترسی به محفظه بار و امکان انتقال محموله‌های غیرمتعارف به‌اندازه عملکرد پروازی اهمیت پیدا می‌کند. باز شدن دماغه، استفاده از رمپ‌های جلو و عقب و حتی تغییر ارتفاع هواپیما روی ارابه فرود، همگی راهکارهایی برای پاسخ به همین نیاز هستند.

شاید در نگاه اول، هواپیمایی که دماغه‌اش را باز می‌کند بیشتر به یک وسیله نقلیه علمی‌تخیلی شباهت داشته باشد؛ اما این طراحی حاصل یک منطق کاملا مهندسی‌شده است: وقتی محموله از درهای معمولی عبور نمی‌کند، باید راهی برای کنار زدن محدودیت‌ها پیدا کرد.
