شاتون چیست و چگونه کار می‌کند؟ از عملکرد تا نکات نگهداری

شاتون Connecting Rod که به اختصار Conrod هم خوانده می‌شود یکی از اجزای حیاتی در موتورهای درون‌سوز به شمار می‌رود و نقش پل ارتباطی بین پیستون و میل‌لنگ را ایفا می‌کند. این قطعه فلزی با تحمل فشارهای بسیار بالا و حرکت مداوم رفت و برگشتی، انرژی خطی ناشی از احتراق را به حرکت چرخشی تبدیل کرده و باعث کارکرد موتور خودرو می‌شود.

هرگونه آسیب یا فرسایش شاتون می‌تواند تعادل و کارایی موتور را تحت تأثیر قرار داده و حتی منجر به خرابی جدی شود. اهمیت این قطعه به حدی است که کیفیت ساخت و طراحی آن مستقیماً روی عملکرد، طول عمر و ایمنی خودرو مؤثر است. به همین خاطر تصمیم گرفتیم در ادامه مقالات علمی و آموزشی پدال به بررسی شاتون خودرو و نشانه‌های خرابی و نکات نگهداری و افزایش طول عمر آن بپردازیم.

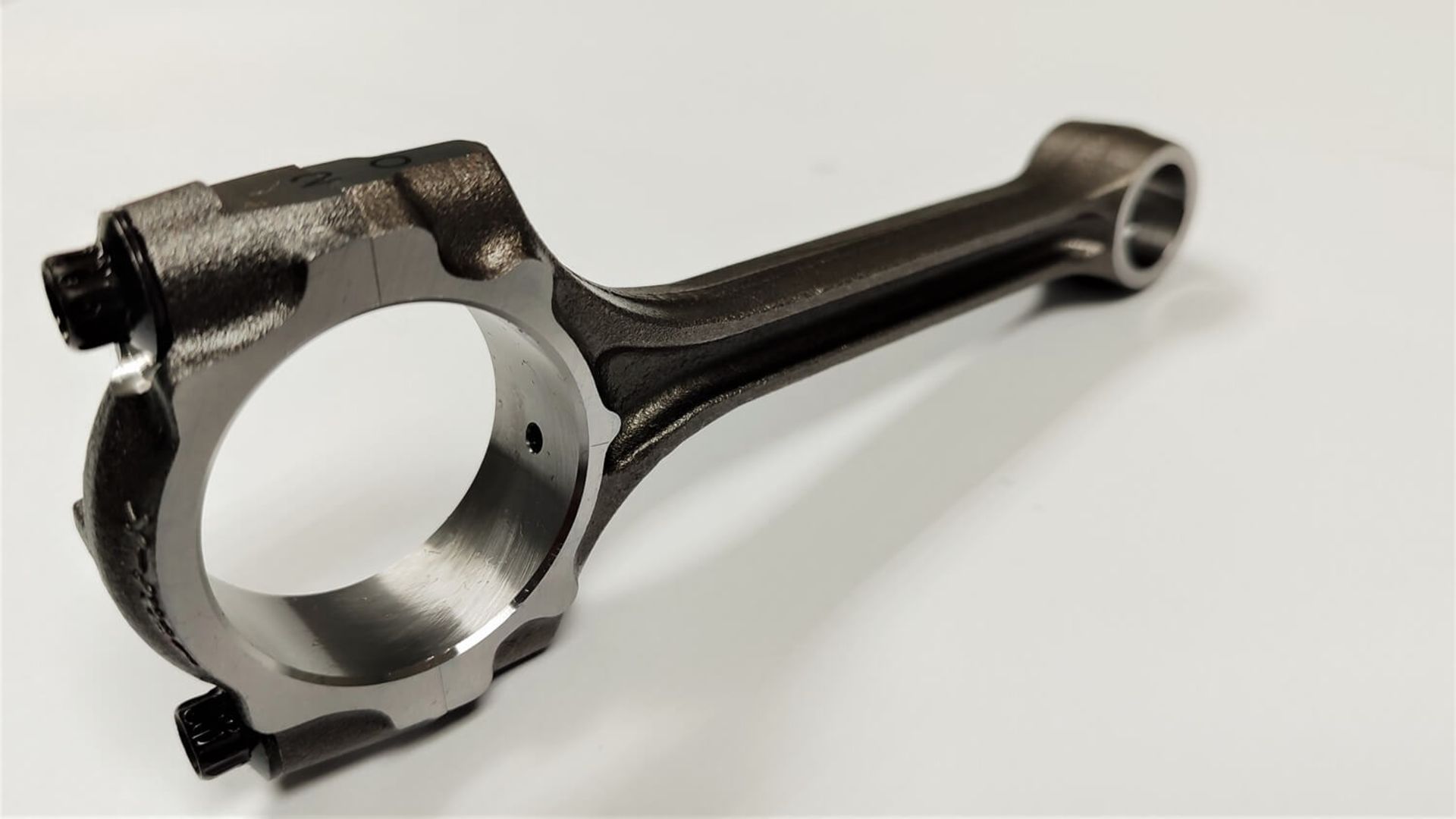

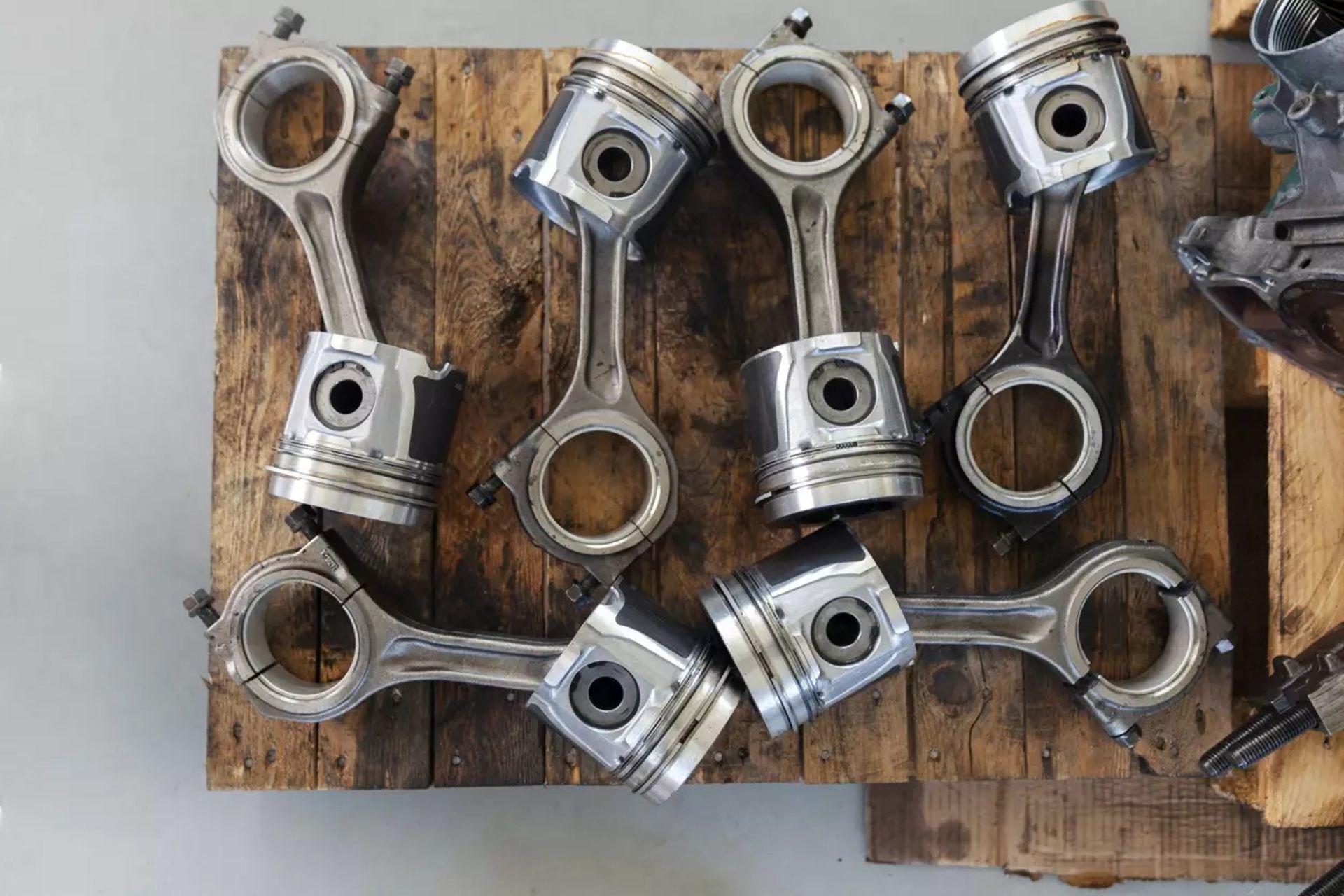

شاتون یکی از اجزای اصلی در ساختار موتورهای درون‌سوز خودروها محسوب می‌شود که وظیفه انتقال نیروی پیستون به میل‌لنگ را بر عهده دارد. این قطعه که از آلیاژهای مقاوم مانند فولاد یا آلومینیوم ساخته می‌شود، با اتصال پیستون به میل‌لنگ، حرکت خطی را به حرکت چرخشی تبدیل می‌کند و بدین ترتیب قدرت موتور را به چرخ‌ها منتقل می‌کند. اهمیت شاتون در حفظ تعادل و هماهنگی اجزای موتور غیرقابل‌انکار است، زیرا هرگونه نقص یا انحراف در آن می‌تواند به لرزش، کاهش راندمان یا حتی خرابی کامل موتور منجر شود.

در شرایط رانندگی سخت شاتون با تحمل فشارهای بالا و دماهای شدید نقش محوری در پایداری عملکرد دارد. کارشناسان حوزه خودرو بر ضرورت استفاده از شاتون‌های باکیفیت و مقاوم در برابر خستگی مواد تأکید دارند. این قطعه نه‌تنها دوام موتور را تضمین می‌کند، بلکه با کاهش سایش، هزینه‌های تعمیر و نگهداری را نیز به حداقل می‌رساند.

اجزای اصلی شاتون خودرو شامل موارد زیر هستند:

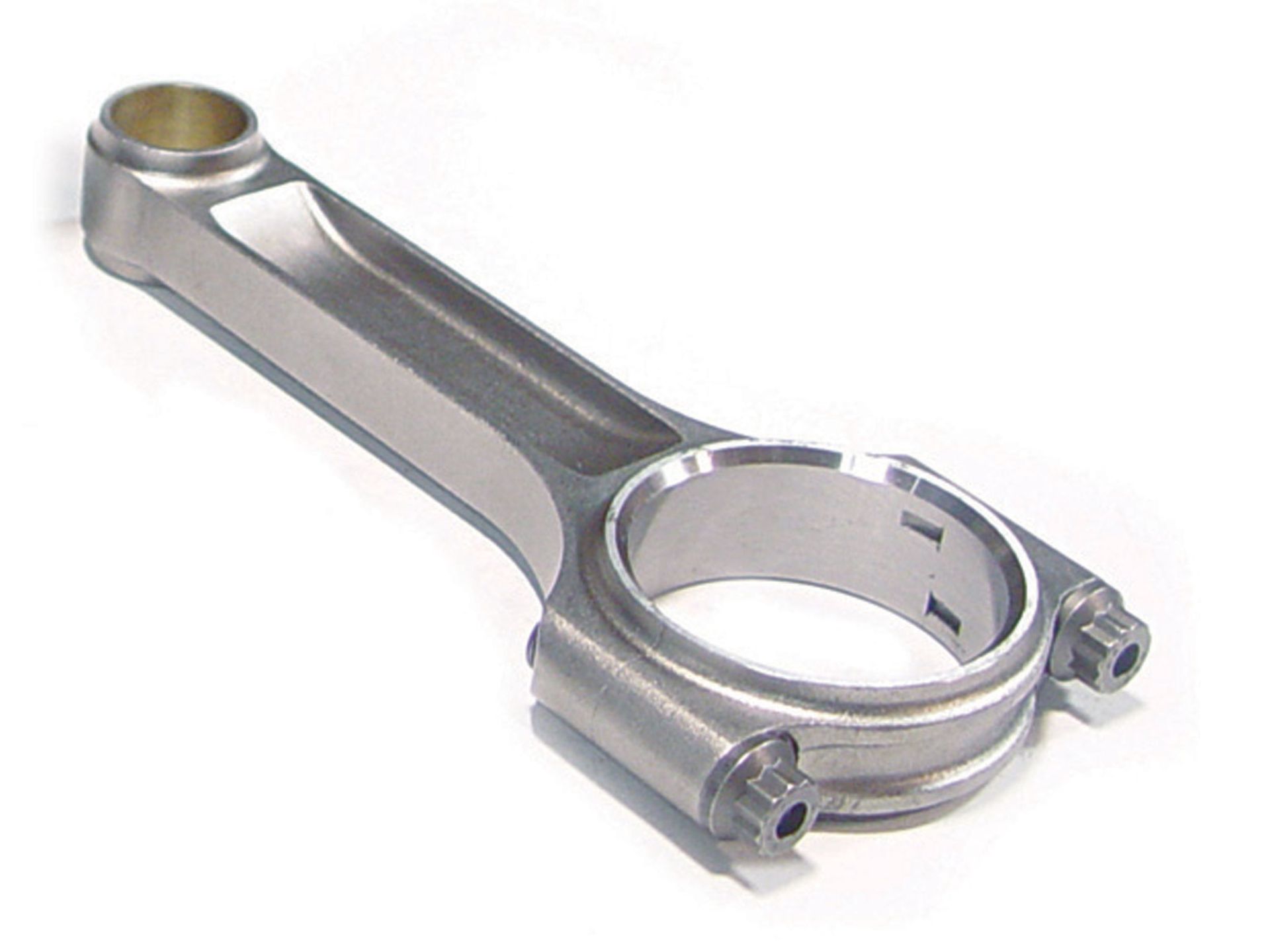

بدنه: بدنه شاتون، بخش اصلی و میله‌ای شکل آن است که از آلیاژهای مقاوم مانند فولاد فورج‌شده ساخته می‌شود و وظیفه انتقال نیرو از پیستون به میل‌لنگ را بر عهده دارد. این بخش باید انعطاف‌پذیری و استحکام بالایی داشته باشد تا در برابر فشارهای ناشی از احتراق مقاومت کند و از خم شدن یا شکستن جلوگیری شود.

سر کوچک: سر کوچک شاتون، انتهای بالایی آن است که با استفاده از یک بوش برنزی یا فولادی به پیستون متصل می‌شود. این بخش با تحمل حرارت بالا و حرکت نوسانی، باید دقت ابعادی بالایی داشته باشد تا تراز پیستون حفظ شود و از سایش بیش از حد جلوگیری کند.

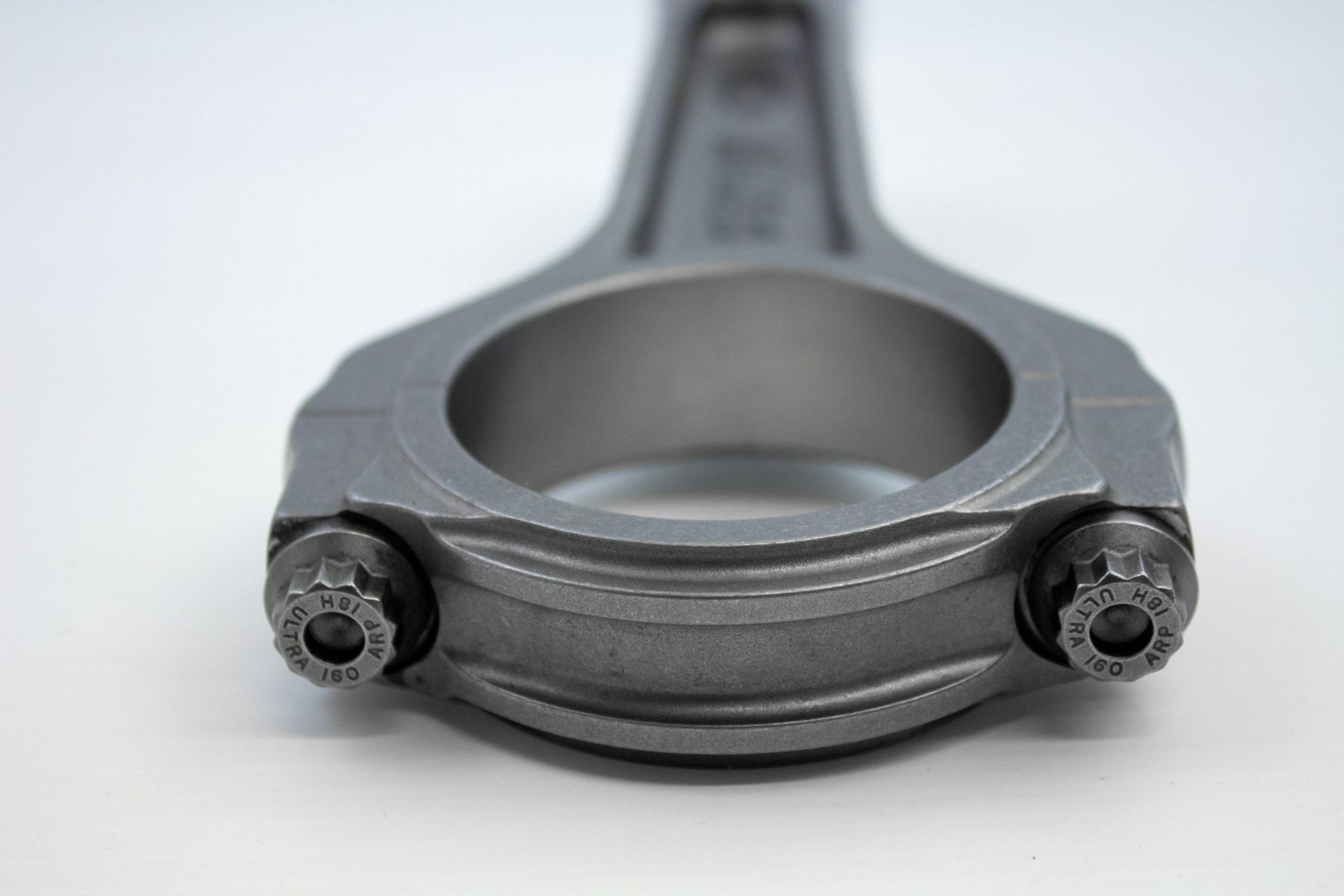

سر بزرگ: انتهای پایینی شاتون است که با یاتاقان به میل‌لنگ متصل می‌شود و با طراحی دو تکه امکان نصب و تعویض را فراهم می‌کند. این بخش با تحمل بارهای چرخشی، باید مقاومت بالایی در برابر خستگی و سایش نشان دهد تا عملکرد موتور پایدار بماند.

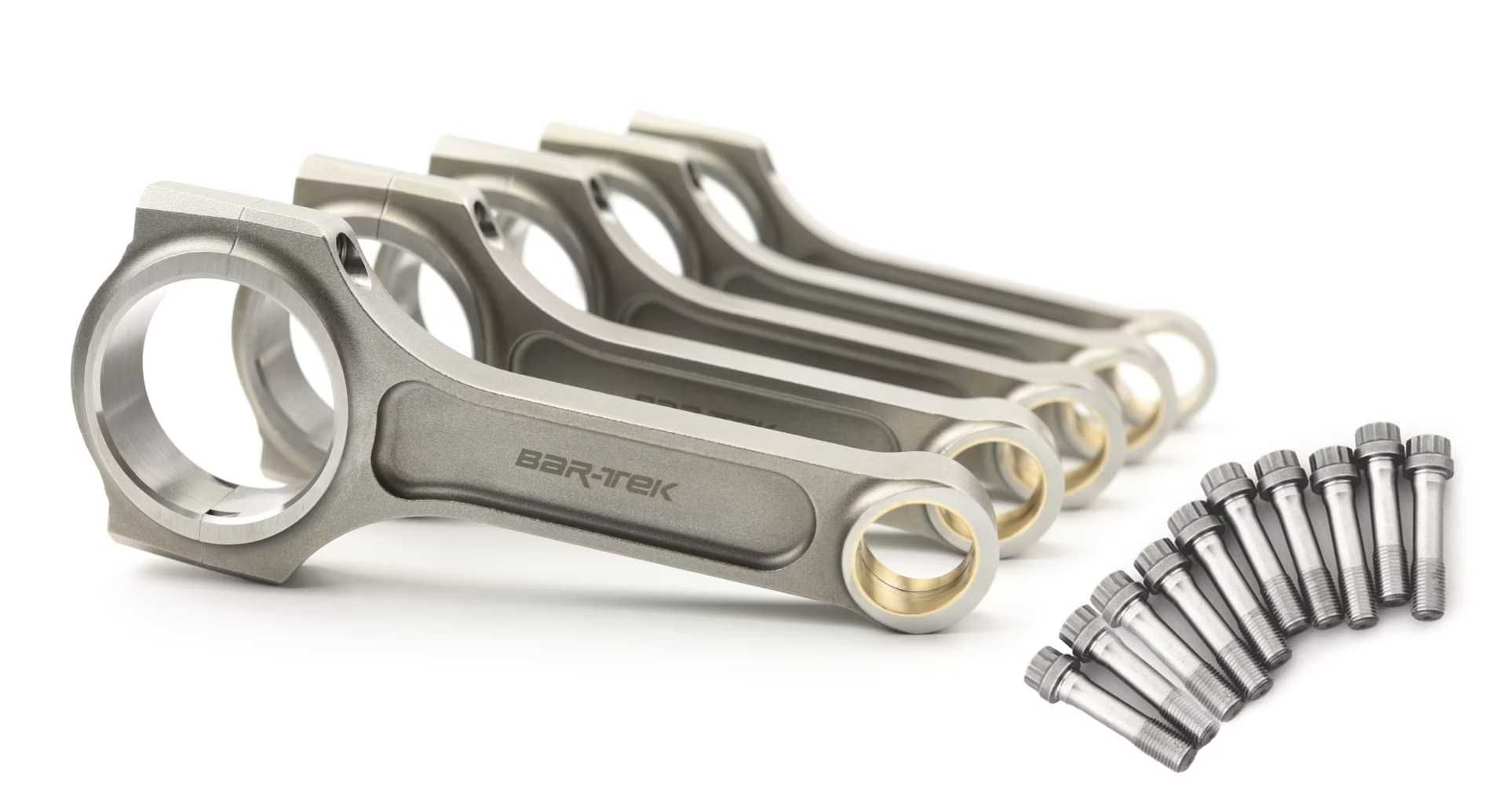

پیچ‌های شاتون: این پیچ‌ها اجزای اتصال‌دهنده سر بزرگ به بدنه هستند که با مقاومت کششی بالا طراحی شده‌اند. پیچ‌ها باید به‌طور یکنواخت سفت شوند تا از شل شدن یا خرابی در شرایط فشار شدید جلوگیری کرده و تعادل سیستم را حفظ کنند.

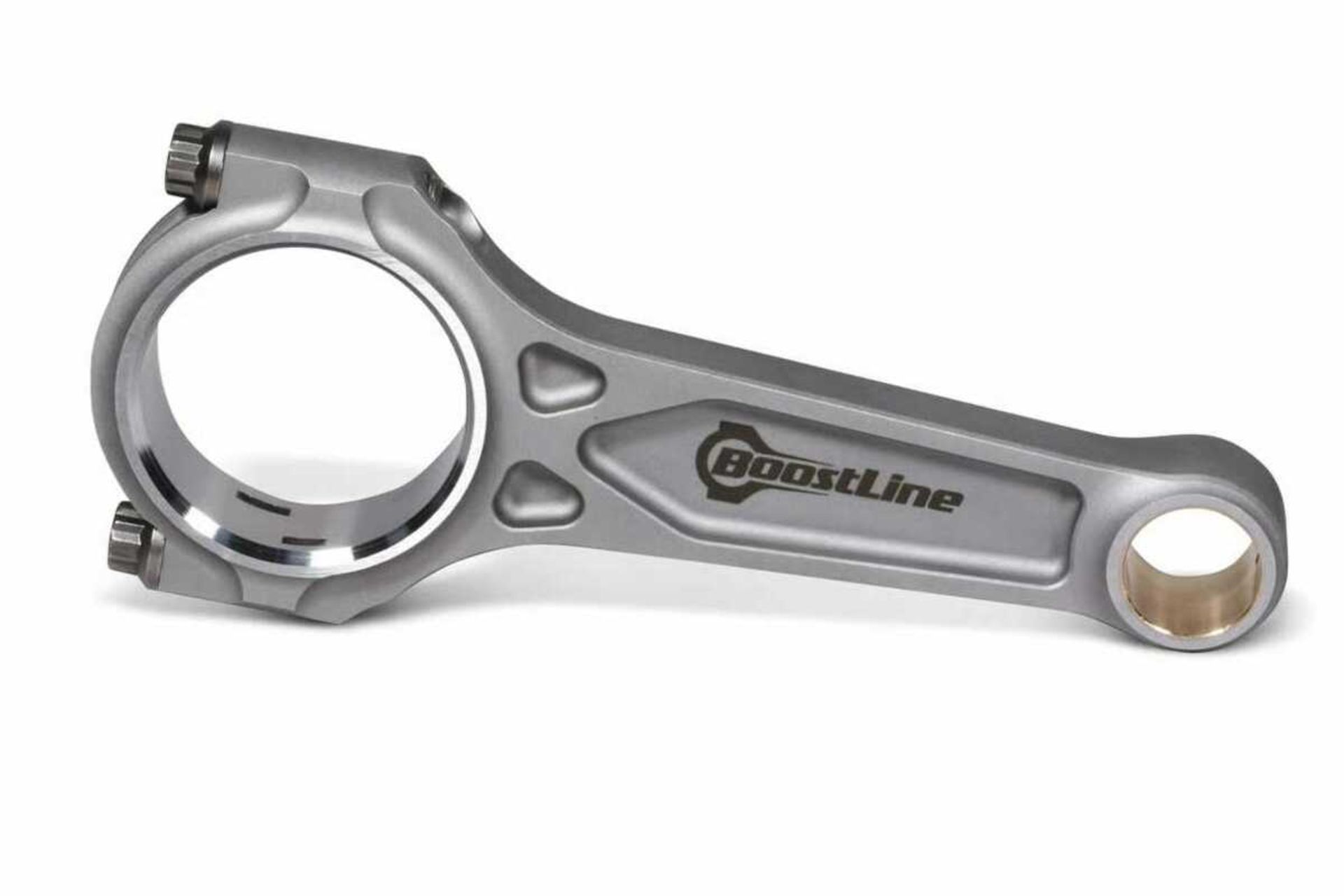

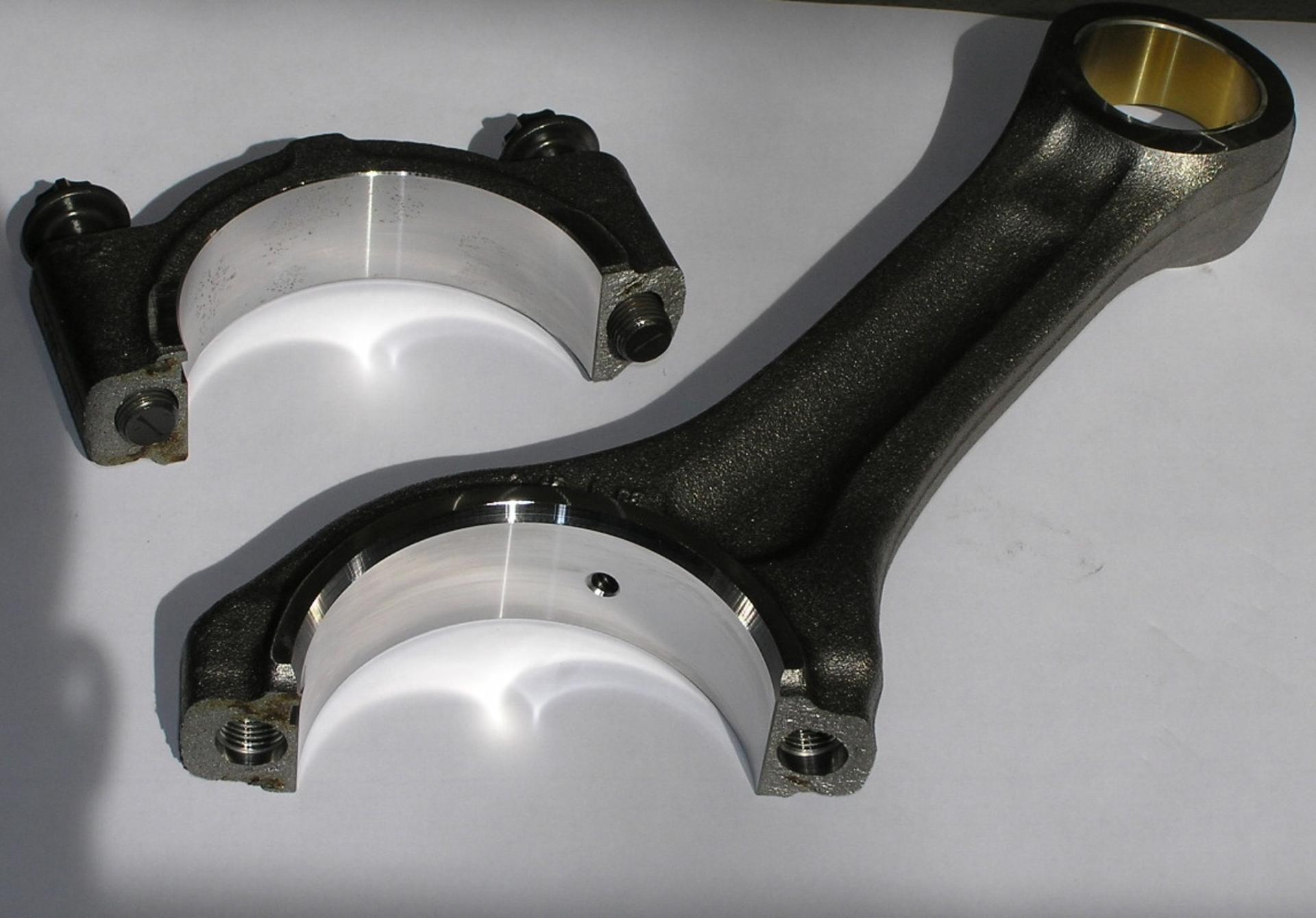

شاتون‌های فولادی از فولاد فورج‌شده با کربن بالا ساخته می‌شوند و به دلیل استحکام مکانیکی بالا و مقاومت در برابر خستگی، گزینه‌ای رایج در موتورهای با فشار زیاد هستند. این نوع قطعات معمولاً در خودروهای سنگین یا موتورهای دیزلی استفاده می‌شوند، اما وزن بیشتر و هزینه تولید نسبتاً بالا از معایب آن‌هاست.

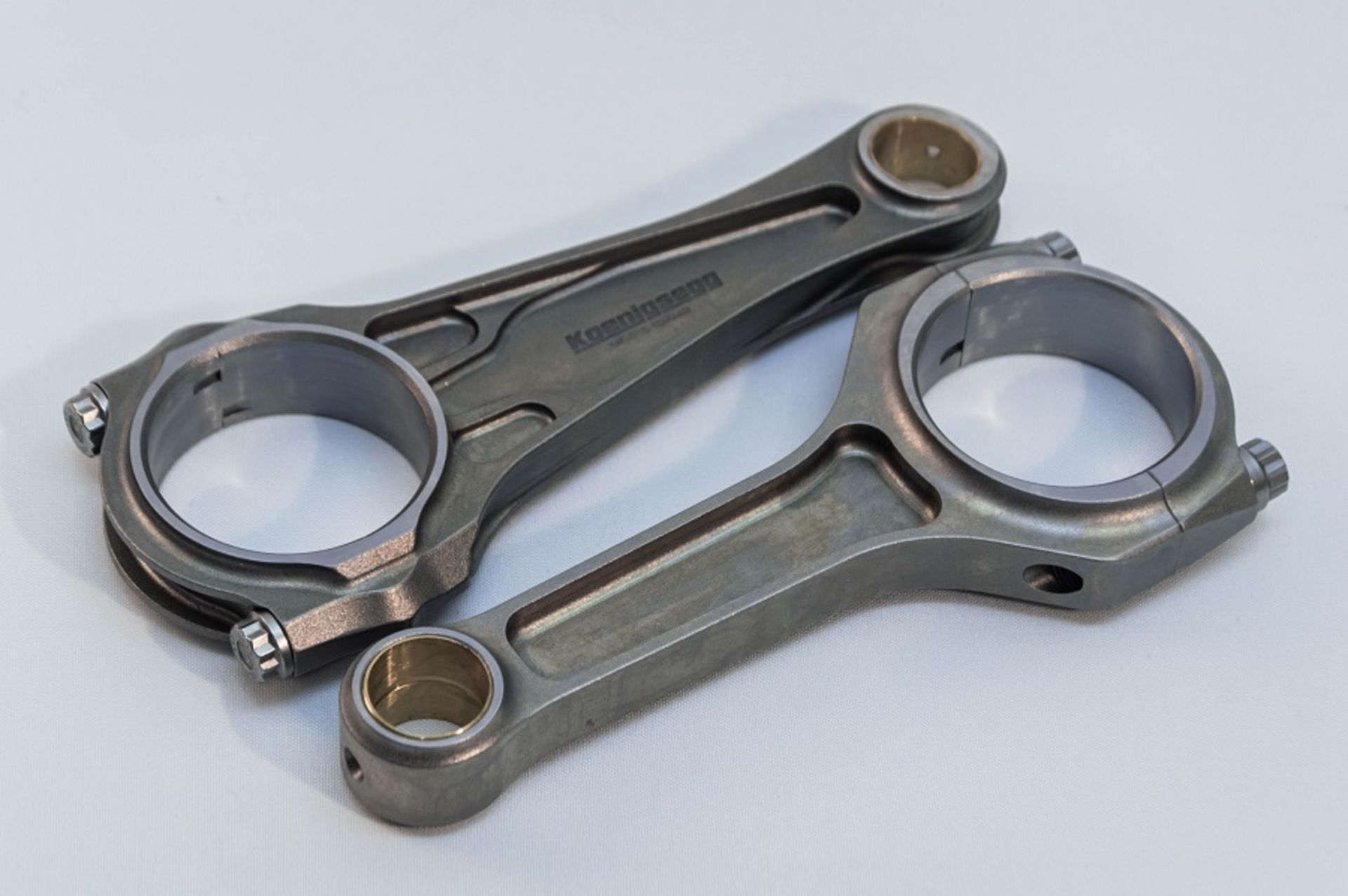

شاتون‌های آلومینیومی با آلیاژهای سبک تولید می‌شوند که وزن کمتر و مقاومت حرارتی مناسبی دارند. این نوع شاتون ها در موتورهای بنزینی خودروهای سواری سبک به کار می‌روند، اما استحکام کمتری در مقایسه با فولاد دارند و برای فشارهای بالا مناسب نیستند.

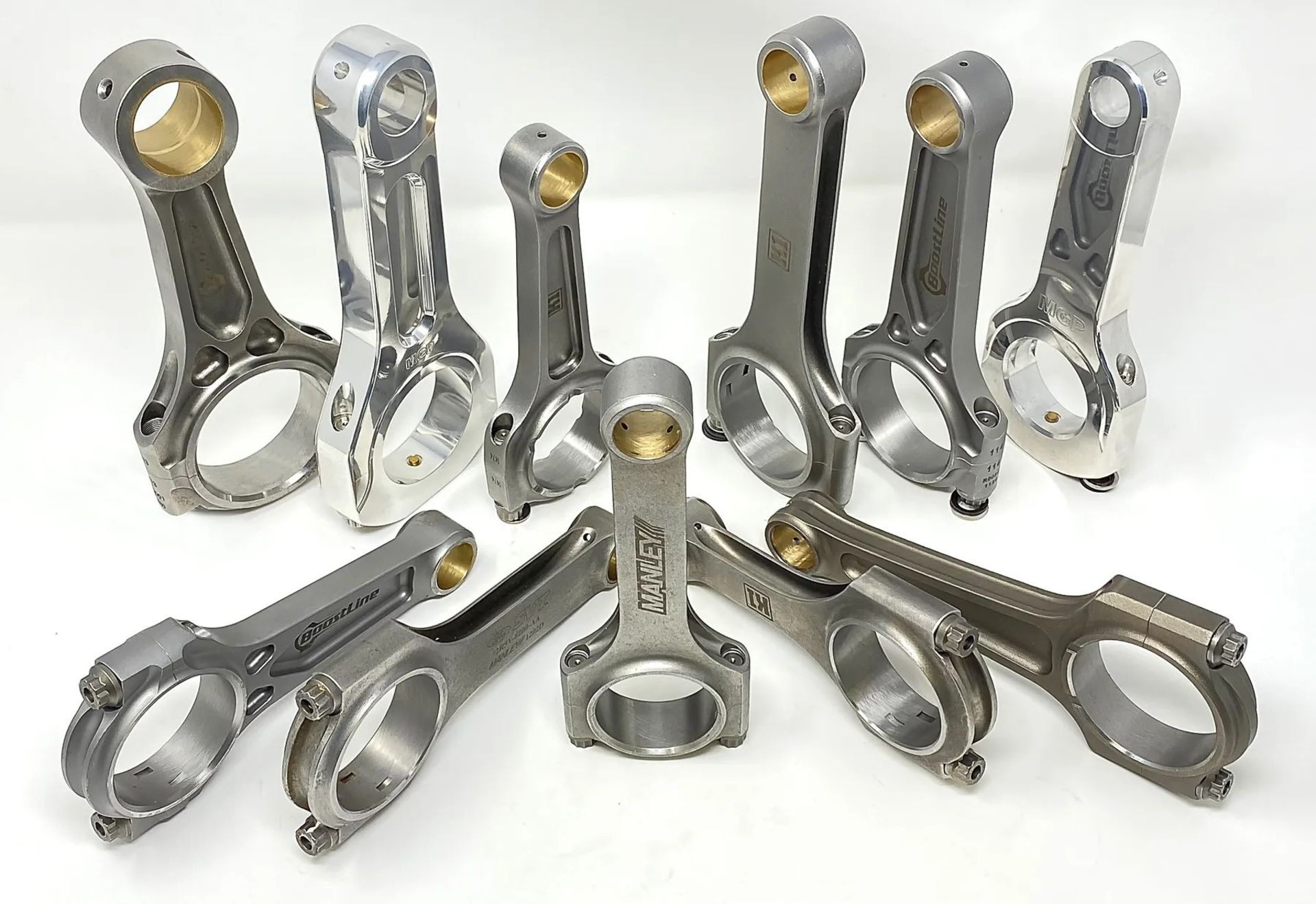

شاتون‌های ساخته‌شده از آلیاژهای تیتانیوم یا فولاد-کروم-مولیبدن، با مقاومت کششی قابل‌توجه و وزن بهینه برای موتورهای مسابقه‌ای یا خودروهای اسپرت طراحی شده‌اند. این مواد مقاومت فوق‌العاده‌ای در برابر حرارت و سایش دارند، اما هزینه تولید آن‌ها بسیار بالاست و به ندرت یافت می‌شوند.

شاتون در موتور خودرو وظیفه دارد حرکت رفت ‌و برگشتی پیستون را به حرکت دورانی میل‌لنگ تبدیل کند. وقتی در محفظه احتراق انفجار رخ می‌دهد، پیستون به شدت به سمت پایین رانده می‌شود؛ شاتون که یک سر آن به پیستون و سر دیگر به میل‌لنگ متصل است، این نیرو را به میل‌لنگ منتقل کرده و باعث چرخش آن می‌شود.

در ادامه با چرخش میل‌لنگ، شاتون دوباره پیستون را به سمت بالا هدایت می‌کند تا مراحل بعدی چرخه احتراق (تخلیه، مکش و تراکم) انجام گیرد. به زبان ساده، شاتون بازوی انتقال‌دهنده نیرو در موتور است که هماهنگی میان پیستون و میل‌لنگ را برقرار می‌سازد.

رایج‌ترین نشانه‌های خرابی این قطعه شامل موارد زیر هستند:

این صدا ناشی از شل شدن یا ترک‌خوردگی شاتون است که به دلیل عدم تراز با پیستون یا میل‌لنگ ایجاد می‌شود و معمولاً در دورهای پایین به‌صورت واضح شنیده می‌شود که می‌تواند نشانه‌ای از آسیب جدی به موتور باشد.

خرابی شاتون با اختلال در انتقال نیرو به میل‌لنگ، باعث کاهش کارایی موتور می‌شود که با شتاب ضعیف‌تر و احساس سنگینی در رانندگی همراه است.

انحراف یا شکستگی شاتون می‌تواند تعادل موتور را مختل کند و لرزش‌هایی در بدنه یا فرمان ایجاد کند که با پیشرفت خرابی، شدت آن افزایش می‌یابد.

سایش شدید شاتون یا سر بزرگ آن می‌تواند به یاتاقان آسیب برساند و منجر به نشت روغن از موتور شود که نشانه‌ای از نیاز فوری به تعمیر است.

سنسورهای ECU با تشخیص ناهنجاری در فشار یا دمای موتور ناشی از خرابی شاتون، چراغ چک را روشن می‌کنند که نیاز به بررسی فوری با دستگاه دیاگ را نشان می‌دهد.

یاتاقان‌های شاتون با سایش مداوم و عدم تعویض به‌موقع فرسوده شده و باعث شل شدن اتصال سر بزرگ به میل‌لنگ می‌شوند که این امر به خرابی شاتون و افزایش اصطکاک منجر می‌گردد.

کاهش سطح روغن یا استفاده از روغن نامناسب باعث روان کاری ناکافی شده و دمای شاتون را افزایش می‌دهد و سایش و شکستن آن را تسریع می‌کند.

شتاب‌گیری‌های مداوم یا بکسل بار فشار مکانیکی بالایی به شاتون وارد می‌کند و در صورت عدم تحمل مواد سازنده، به خم شدن یا ترک‌خوردگی این قطعه منجر می‌شود.

استفاده از شاتون‌های با کیفیت پایین یا دارای نقص ساختاری (مانند ترک‌های میکروسکوپی در فولاد) در تولید، به‌ویژه در قطعات غیراصل، می‌تواند باعث شکست زودهنگام آن در شرایط عادی رانندگی شود.

برخورد شدید یا تصادف می‌تواند شاتون را از تراز خارج کرده یا به‌طور مستقیم به آن آسیب بزند، به‌ویژه اگر ضربه به بخش زیرین موتور وارد شود.

برای تشخیص خرابی این قطعه می‌توان از روش‌های دستی و پیشرفته استفاده کرد که هریک را به اختصار توضیح می‌دهیم.

در این روش به بررسی صدای تولیدی موتور می‌پردازیم و وجود صدای تق‌تق در دورهای پایین می‌تواند نشانه‌ای از وجود مشکل در قطعه باشد. همچنین در مرحله بعدی باید کیفیت روغن موتور بررسی شود. در صورتی که رنگ روغن تیره شده و یا ذرات فلزی درون آن رؤیت شوند امکان خرابی و آسیب دیدن شاتون خودرو وجود دارد.

دستگاه دیاگ: استفاده از دستگاه دیاگ برای خواندن کدهای خطای ECU می‌تواند نشانه‌هایی از خرابی شاتون یا یاتاقان‌ها ارائه دهد.

اسیلوسکوپ: اسیلوسکوپ با اندازه‌گیری فرکانس لرزش‌های موتور و نمایش آن‌ها به‌صورت موج، می‌تواند انحراف یا شل شدن شاتون را تشخیص دهد. این ابزار برای شناسایی الگوهای غیرطبیعی در حرکت پیستون یا میل‌لنگ مفید است و در کارگاه‌های تخصصی برای موتورهای پیچیده‌تر استفاده می‌شود.

بازرسی موتور: بررسی فیزیکی موتور با تمرکز بر یاتاقان‌های بزرگ و کوچک شاتون می‌تواند نشانه‌هایی مانند سایش، تغییر رنگ و یا وجود تراشه‌های فلزی در روغن را نشان دهد. این روش نیاز به مهارت و تجربه بالا دارد تا آسیب‌های داخلی بدون جدا کردن کامل موتور از خودرو تشخیص داده شوند.

واضح است که برای بررسی دقیق سلامت قطعات موتور باید به تعمیرکار متخصص مراجعه کرد تا از کیفیت کار اطمینان حاصل شود.

تعمیر و ترمیم یاتاقان‌های شاتون به ندرت صورت می‌پذیرد و نرخ مصوبی نیز برای آن تعیین نشده است. با این وجود هزینه ترمیم این قطعات می‌توانند بسته به نوع خودرو و مهارت تعمیرکار بین 5 تا 10 میلیون تومان و بیشتر باشد. این ارقام برای خودروهای وارداتی و لوکس بسیار بیشتر خواهد بود.

اما برای تعویض شاتون گزینه‌های مختلفی، از برندهای ایرانی و چینی گرفته تا مدل‌های اصلی وجود دارد. قیمت نهایی این قطعه به نوع خودرو، برند سازنده قطعه و کیفیت آن بستگی خواهد داشت. قیمت شاتون ایرانی از حدود 500 هزار تومان شروع شده و به حدود 2 میلیون تومان می‌رسد. شاتون های چینی نیز محدوده قیمتی حدود 1 تا 3 میلیون تومانی دارند اما برای خرید شاتون های اصلی باید تا حدود 10 میلیون تومان نیز هزینه کنید.

پس از خرید قطعه نوبت به تعویض آن می‌رسد. جهت تعویض شاتون خودرو باید مراحل زیر طی شود:

1. باز کردن موتور: ابتدا مایعات موتور (روغن و آب) تخلیه شده و سرسیلندر، کارتل و اجزای جانبی باز می‌شوند تا دسترسی کامل به میل‌لنگ و شاتون فراهم شود.

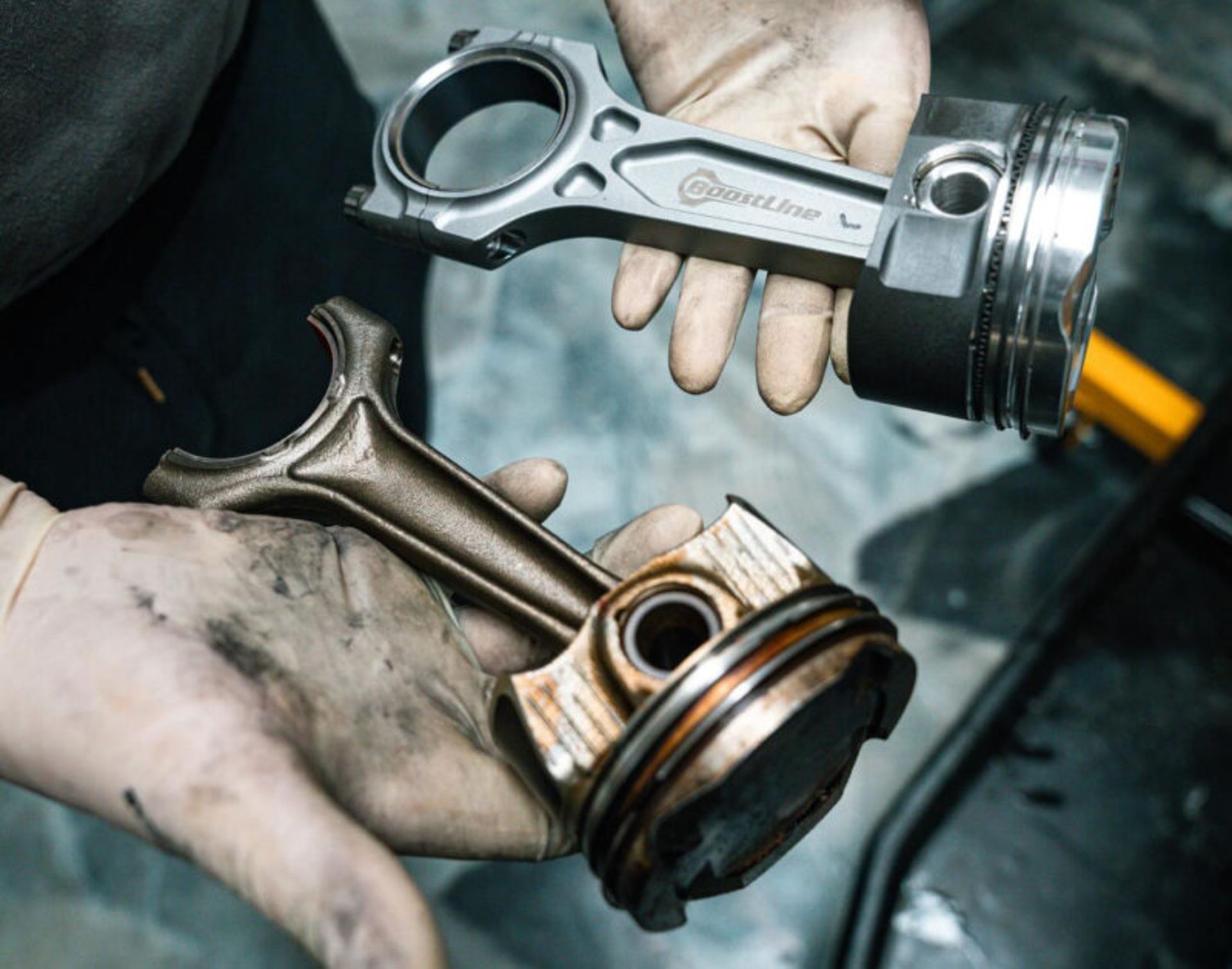

2. تعویض شاتون و یاتاقان‌ها: شاتون‌های معیوب از پیستون و میل‌لنگ جدا شده و نمونه‌های جدید همراه با یاتاقان‌های تازه نصب می‌شوند. در این مرحله وضعیت میل‌لنگ هم بررسی و در صورت نیاز تراش یا تعویض می‌شود.

3. بررسی بالانس موتور: پس از نصب قطعات، موتور دوباره مونتاژ می‌شود و با دستگاه بالانس یا در حین تست روشن، تعادل چرخشی مجموعه میل‌لنگ و شاتون‌ها کنترل می‌شود تا لرزش و سایش اضافی ایجاد نشود.

با رعایت نکات زیر حتماً طول عمر قطعات موتور افزایش خواهد یافت.

تعویض منظم روغن موتور با کیفیت بالا در هر 3 تا 7 هزار کیلومتر، از سایش یاتاقان‌ها و شاتون در برابر حرارت و اصطکاک جلوگیری می‌کند و عمر مفید آن را افزایش می‌دهد.

انتخاب روغن با ویسکوزیته مناسب که در دفترچه راهنمای خودرو ذکر شده، تضمین‌کننده روان کاری مناسب در دماهای مختلف است و از فشار اضافی به شاتون جلوگیری می‌کند.

اجتناب از شتاب‌گیری‌های ناگهانی یا بکسل بار سنگین، فشار مکانیکی به شاتون را کاهش داده و از خم شدن یا ترک‌خوردگی آن به ویژه در جاده‌های ناهموار جلوگیری می‌کند.

بازرسی منظم موتور هر شش ماه یک‌بار توسط تکنسین، شامل بررسی یاتاقان‌ها، پیچ‌ها و تراز شاتون، از سایش زودهنگام جلوگیری کرده و مشکلات احتمالی را در مراحل اولیه شناسایی می‌کند.

نصب شاتون و یاتاقان‌های اصلی با استانداردهای سازنده به‌جای قطعات متفرقه، مقاومت و دوام را تضمین و از خرابی‌های ناشی از جنس نامرغوب جلوگیری می‌کند.

در صورت بی‌توجهی به ایرادات این قطعه مهم احتمال آسیب دیدن خودرو بسیار بالا خواهد بود و عواقب زیر را در پی خواهد داشت:

1. آسیب به میل‌لنگ یا پیستون

2. توقف کامل موتور

3. هزینه‌های تعمیر اضافی تا بیش از 20 میلیون تومان

4. کاهش ایمنی رانندگی

شاتون خودرو به‌عنوان یکی از اجزای اصلی موتور، نقشی حیاتی در تبدیل حرکت خطی پیستون به حرکت چرخشی میل‌لنگ ایفا کرده و با تحمل فشارهای بالا و دماهای شدید عملکرد روان و ایمن خودرو را تضمین می‌کند.

طول عمر قطعه موردبحث به‌طور مستقیم به کیفیت روغن، سرویس دوره‌ای و اجتناب از فشارهای غیرضروری به موتور خودرو بستگی دارد. با توجه به هزینه بالای تعویض و غیر قابل‌ تعمیر بودن در موارد جدی، توجه به نشانه‌های خرابی و رعایت نکات نگهداری، امری ضروری برای رانندگان است.
