قفل مرکزی خودرو چیست؟ بررسی کامل ساختار، نحوه عملکرد و عیب‌یابی

قفل مرکزی خودرو یکی از اجزای به‌ظاهر ساده اما بسیار مهم در سیستم ایمنی و رفاهی وسایل نقلیه محسوب می‌شود. این سیستم که امروزه در تقریباً تمام خودروهای سواری، وانت‌ها و حتی خودروهای تجاری سبک وجود دارد، امکان قفل یا باز شدن هم‌زمان تمام درهای خودرو را تنها با یک فرمان فراهم می‌کند.

اگرچه رانندگان روزانه بارها از قفل مرکزی استفاده می‌کنند، اما آشنایی دقیقی با طرز کار، اجزا، انواع و به‌ویژه عیب‌یابی آن ندارند. همین ناآگاهی باعث می‌شود بسیاری از خرابی‌های ساده با هزینه‌های اضافی یا حتی تعویض غیرضروری قطعات همراه شود.

قفل مرکزی خودرو Central Locking System سیستمی الکتریکی یا الکترومکانیکی است که با دریافت یک فرمان واحد، قفل تمامی درهای خودرو و در برخی موارد درِ صندوق عقب و درِ باک را به‌طور هم‌زمان باز یا بسته می‌کند. این فرمان می‌تواند از طریق کلید مکانیکی، ریموت کنترل، دکمه داخلی کابین یا سیستم‌های هوشمند مانند کیلس استارتر صادر شود.

هدف اصلی قفل مرکزی، افزایش امنیت خودرو، سهولت استفاده و کاهش زمان قفل کردن درها است. پیش از رواج این سیستم، راننده مجبور بود هر در را به‌صورت جداگانه قفل کند که هم زمان‌بر بود و هم احتمال خطای انسانی را افزایش می‌داد.

اولین نسل‌های قفل مرکزی در دهه ۱۹۶۰ میلادی معرفی شدند و عملکردی کاملاً مکانیکی داشتند. در این سیستم‌ها، یک موتور مرکزی با میله‌ها و اهرم‌ها به قفل سایر درها متصل بود. با پیشرفت صنعت الکترونیک خودرو، سیستم‌های الکتریکی جایگزین نسخه‌های مکانیکی شدند و در دهه‌های بعد، ریموت کنترل، قفل خودکار هنگام حرکت و سیستم‌های ضدسرقت با قفل مرکزی یکپارچه شدند. امروزه قفل مرکزی بخشی از شبکه الکترونیکی خودرو محسوب می‌شود و معمولاً با ECU بدنه BCM در ارتباط مستقیم است.

یونیت کنترل یا ماژول قفل مرکزی، مغز متفکر این سیستم است. این قطعه فرمان‌های دریافتی از ریموت، کلید یا دکمه داخلی را پردازش کرده و دستور لازم را به عملگرها ارسال می‌کند. در خودروهای جدید، این یونیت اغلب بخشی از BCM است.

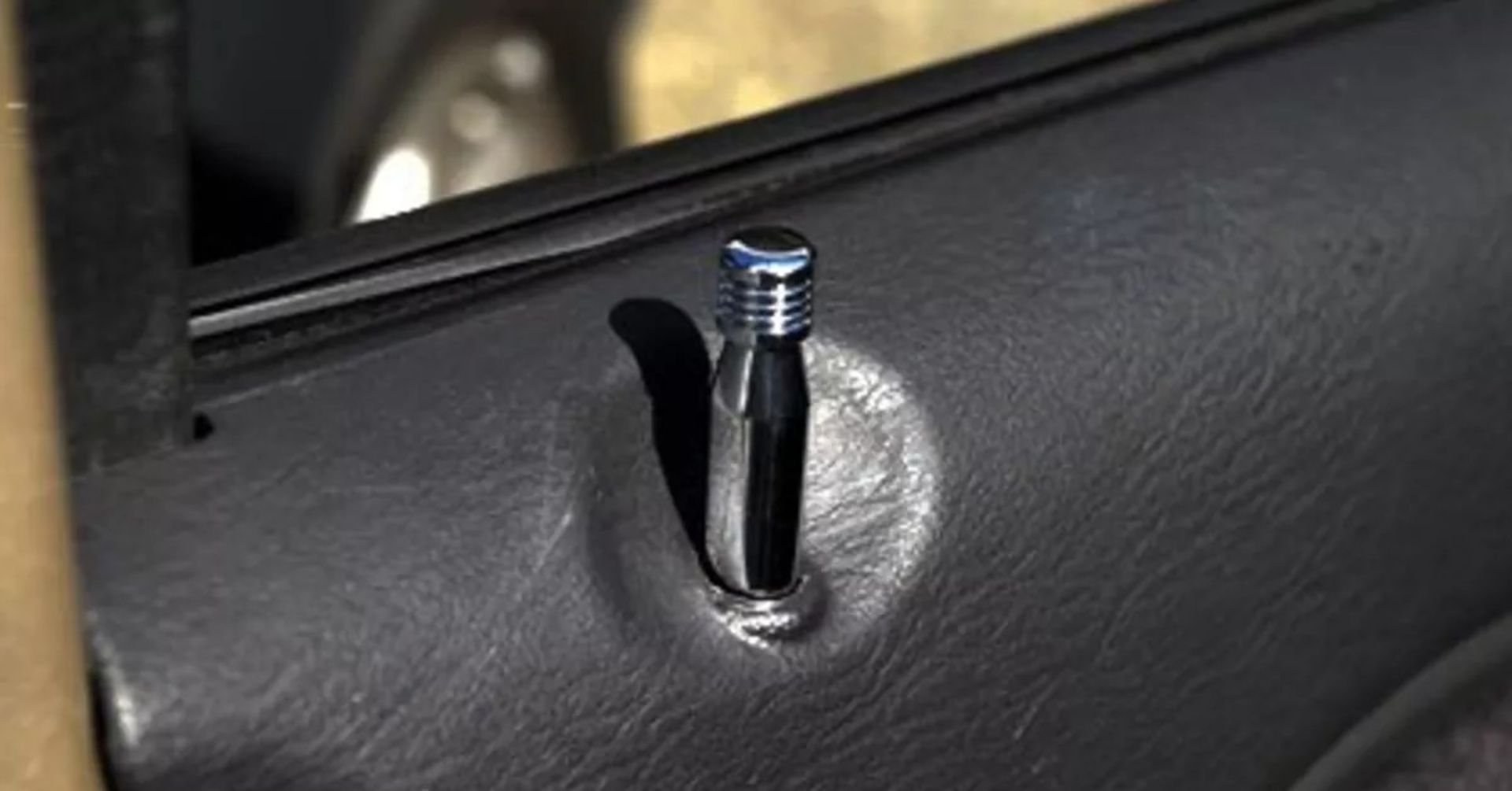

عملگر یا موتور قفل، قطعه‌ای الکترومکانیکی است که داخل هر در نصب می‌شود. این موتور با دریافت جریان الکتریکی، میله قفل را حرکت داده و باعث قفل یا باز شدن در می‌شود. خرابی این قطعه یکی از شایع‌ترین مشکلات قفل مرکزی است.

شبکه‌ای از سیم‌ها وظیفه انتقال فرمان الکتریکی از یونیت کنترل به عملگرها را بر عهده دارد. قطع شدن، سولفاته شدن یا پارگی سیم‌ها، به‌ویژه در محل اتصال در به بدنه، نقش مهمی در خرابی قفل مرکزی دارد.

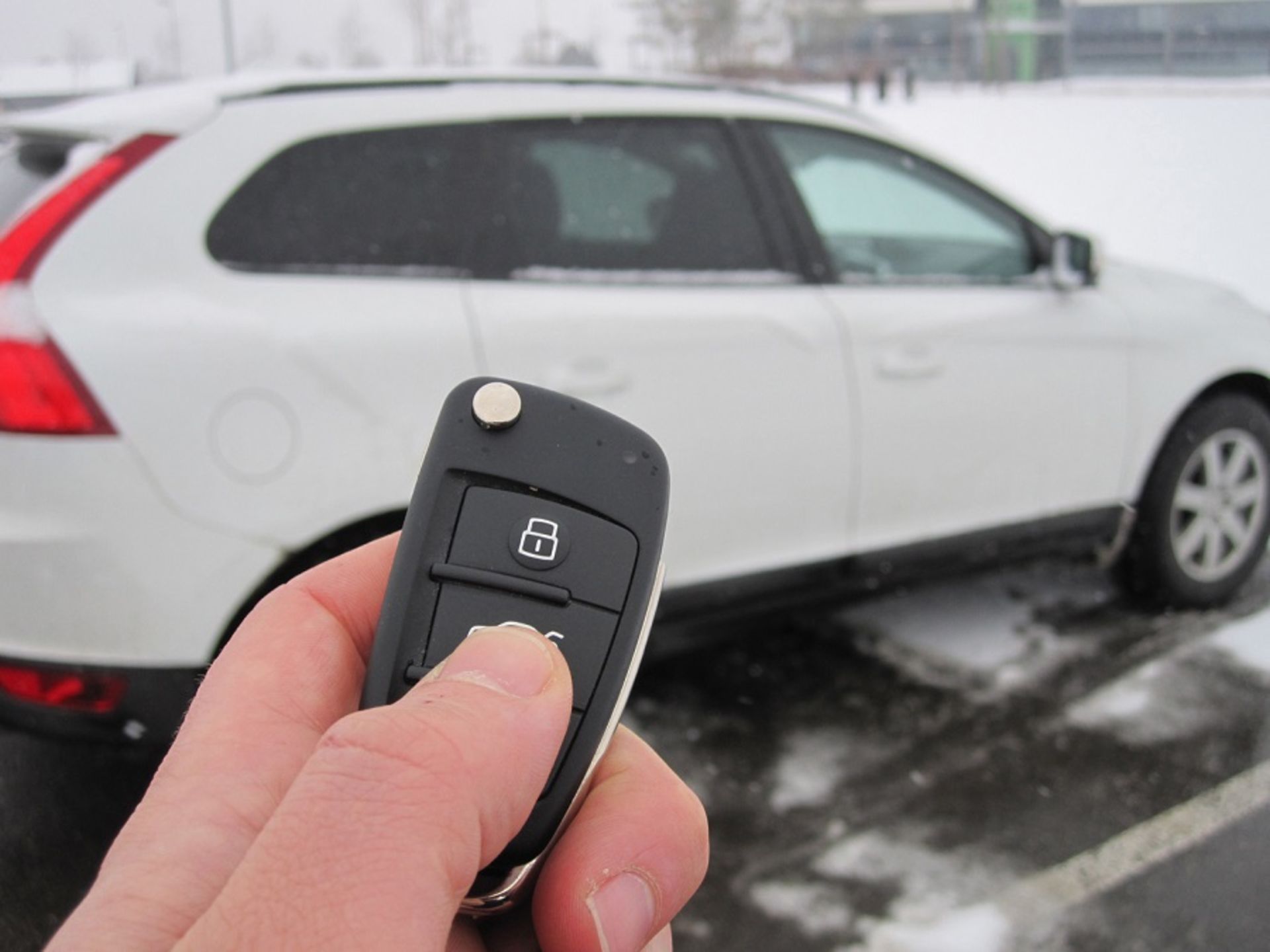

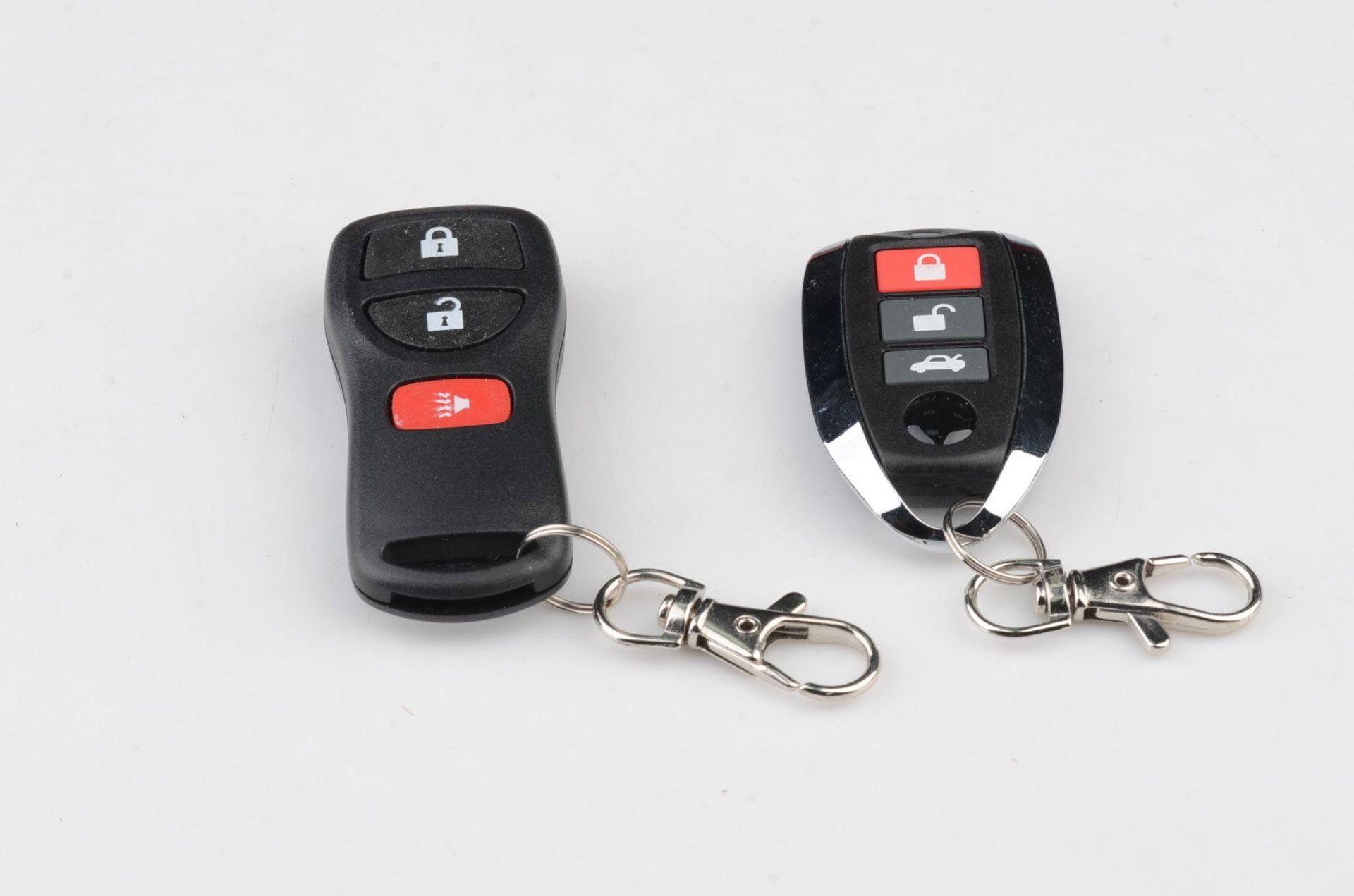

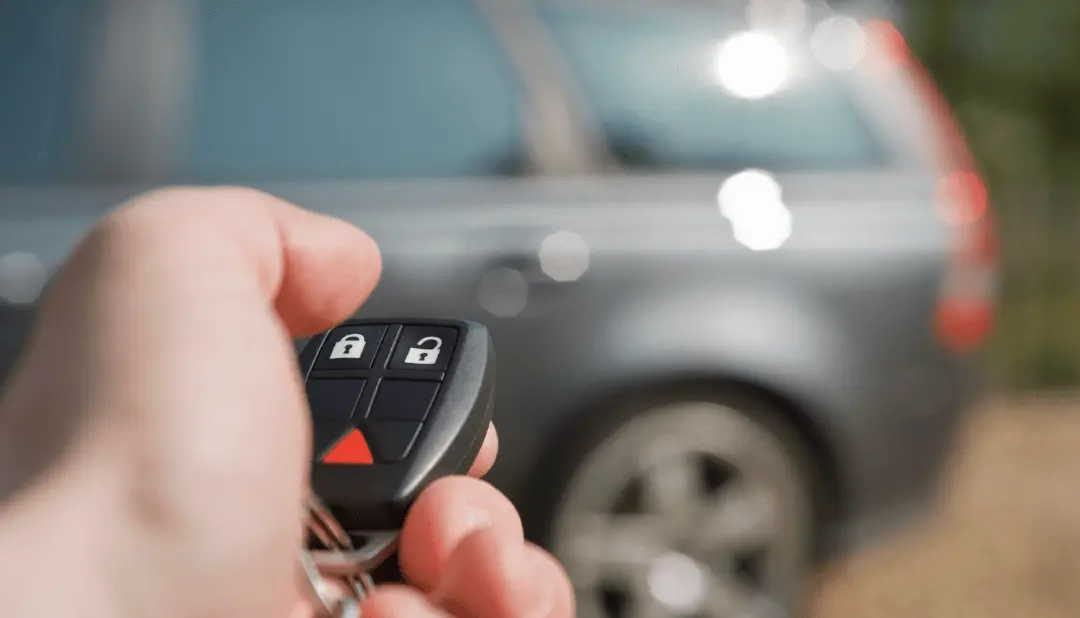

ریموت کنترل امکان باز و بسته کردن درها از راه دور را فراهم می‌کند. این قطعه شامل برد الکترونیکی، باتری و فرستنده امواج رادیویی است.

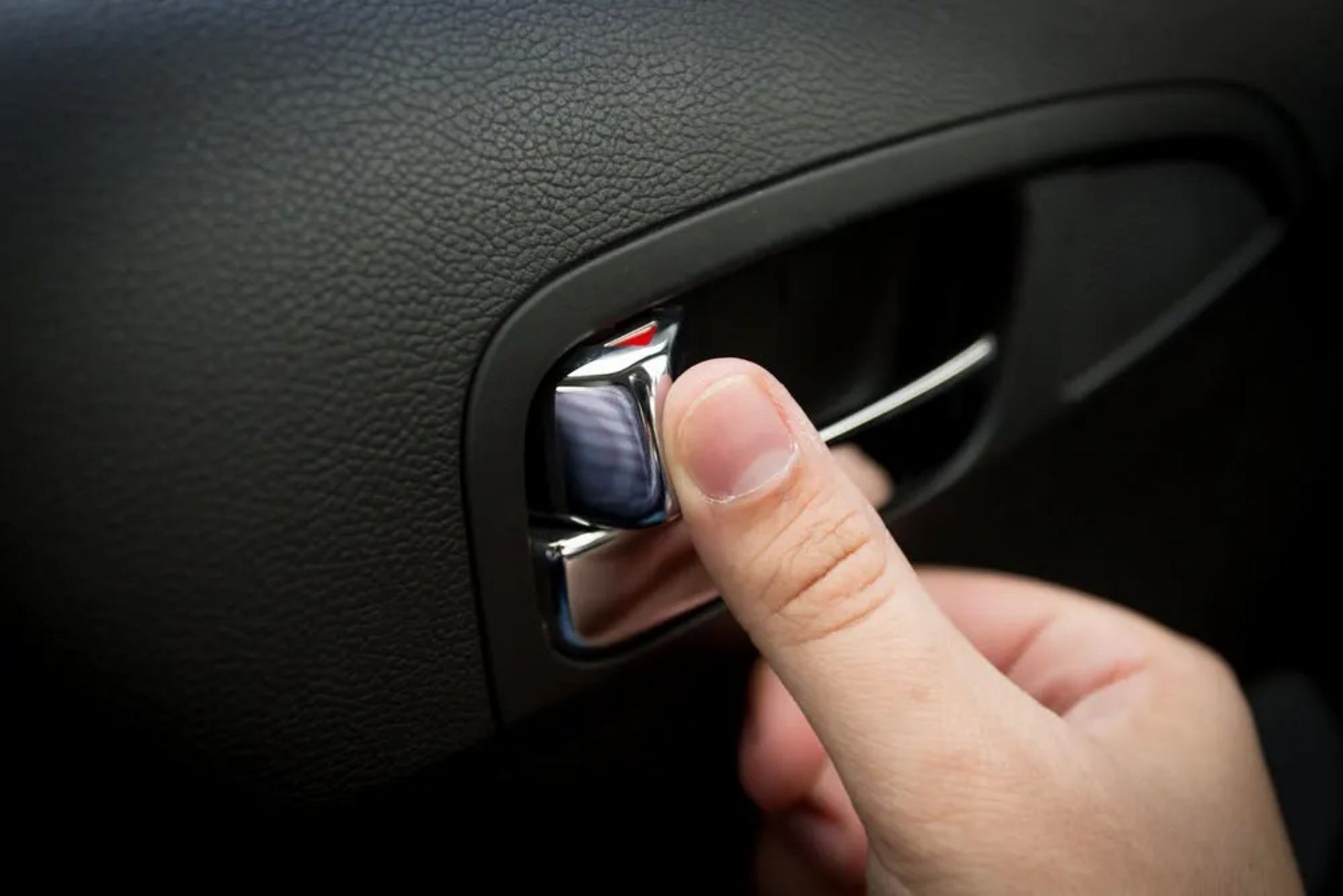

در بسیاری از خودروها، علاوه بر ریموت، امکان کنترل قفل مرکزی از طریق چرخاندن کلید در درِ راننده یا دکمه داخلی نیز وجود دارد.

عملکرد قفل مرکزی بر پایه یک فرآیند ساده اما دقیق الکتریکی است. زمانی که راننده دکمه قفل را روی ریموت فشار می‌دهد یا کلید را می‌چرخاند، یک سیگنال الکتریکی یا رادیویی به یونیت کنترل ارسال می‌شود. این یونیت پس از بررسی شرایط ایمنی، مانند بسته بودن درها، جریان برق را با قطبیت مشخص به عملگرها ارسال می‌کند.

عملگرها با دریافت این جریان، میله قفل را حرکت می‌دهند. تغییر جهت جریان باعث تغییر جهت حرکت موتور و در نتیجه باز یا بسته شدن قفل می‌شود. در برخی خودروها، سیستم به‌گونه‌ای طراحی شده که با شروع حرکت خودرو، درها به‌صورت خودکار قفل شوند.

این نوع سیستم تنها امکان باز و بسته کردن هم‌زمان درها را فراهم می‌کند و معمولاً فاقد ریموت یا امکانات هوشمند است. چنین سیستمی در خودروهای قدیمی‌تر رایج است.

در این سیستم، باز و بسته شدن درها از طریق ریموت کنترل انجام می‌شود. این نوع قفل مرکزی در خودروهای داخلی و خارجی بسیار متداول است.

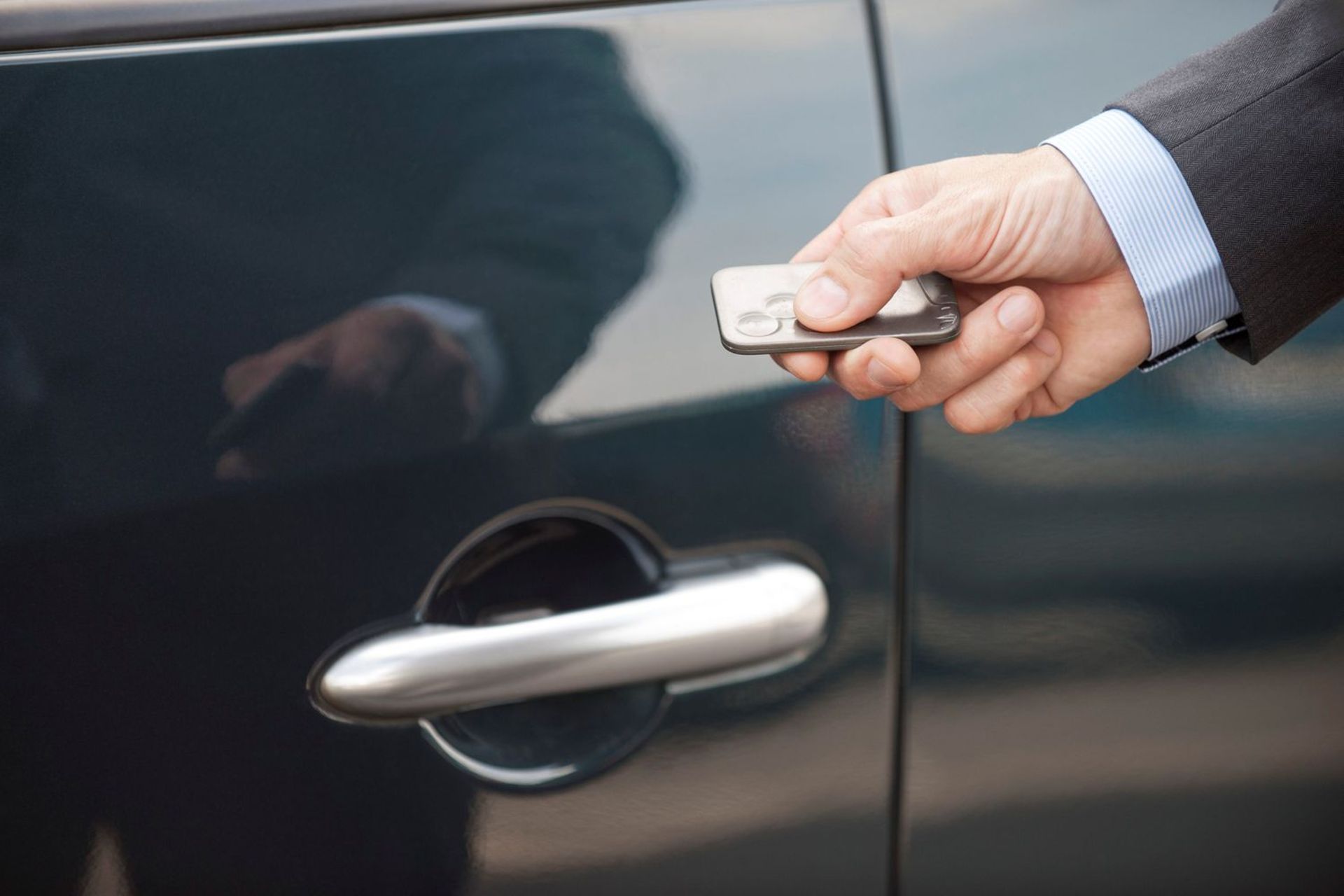

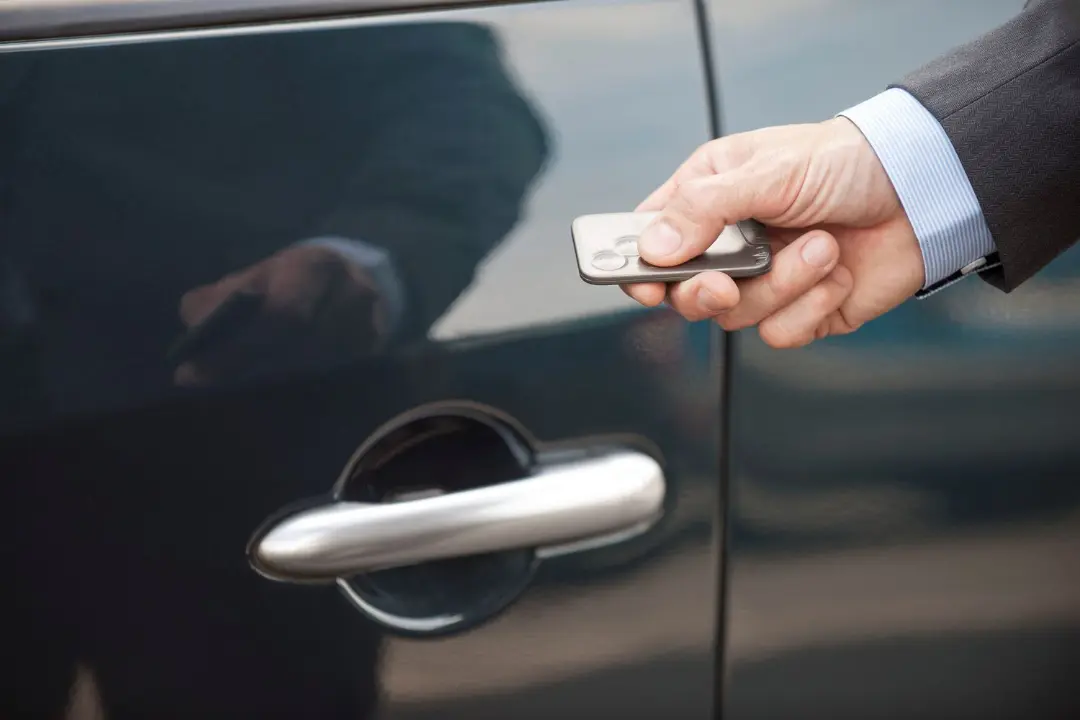

در خودروهای مدرن، قفل مرکزی با سیستم‌های ورود بدون کلید، ایموبلایزر و دزدگیر یکپارچه شده است. باز شدن درها با نزدیک شدن راننده و تشخیص کلید هوشمند انجام می‌شود.

شناخت نشانه‌های خرابی، اولین قدم در عیب‌یابی اصولی است. از جمله مهم‌ترین علائم خرابی قفل مرکزی می‌توان به موارد زیر اشاره کرد:

• باز یا بسته نشدن یک یا چند در
• عمل نکردن قفل با ریموت اما عملکرد صحیح با کلید
• شنیده شدن صدای موتور قفل بدون حرکت میله
• قفل و باز شدن ناگهانی درها
• قفل نشدن درها هنگام حرکت خودرو

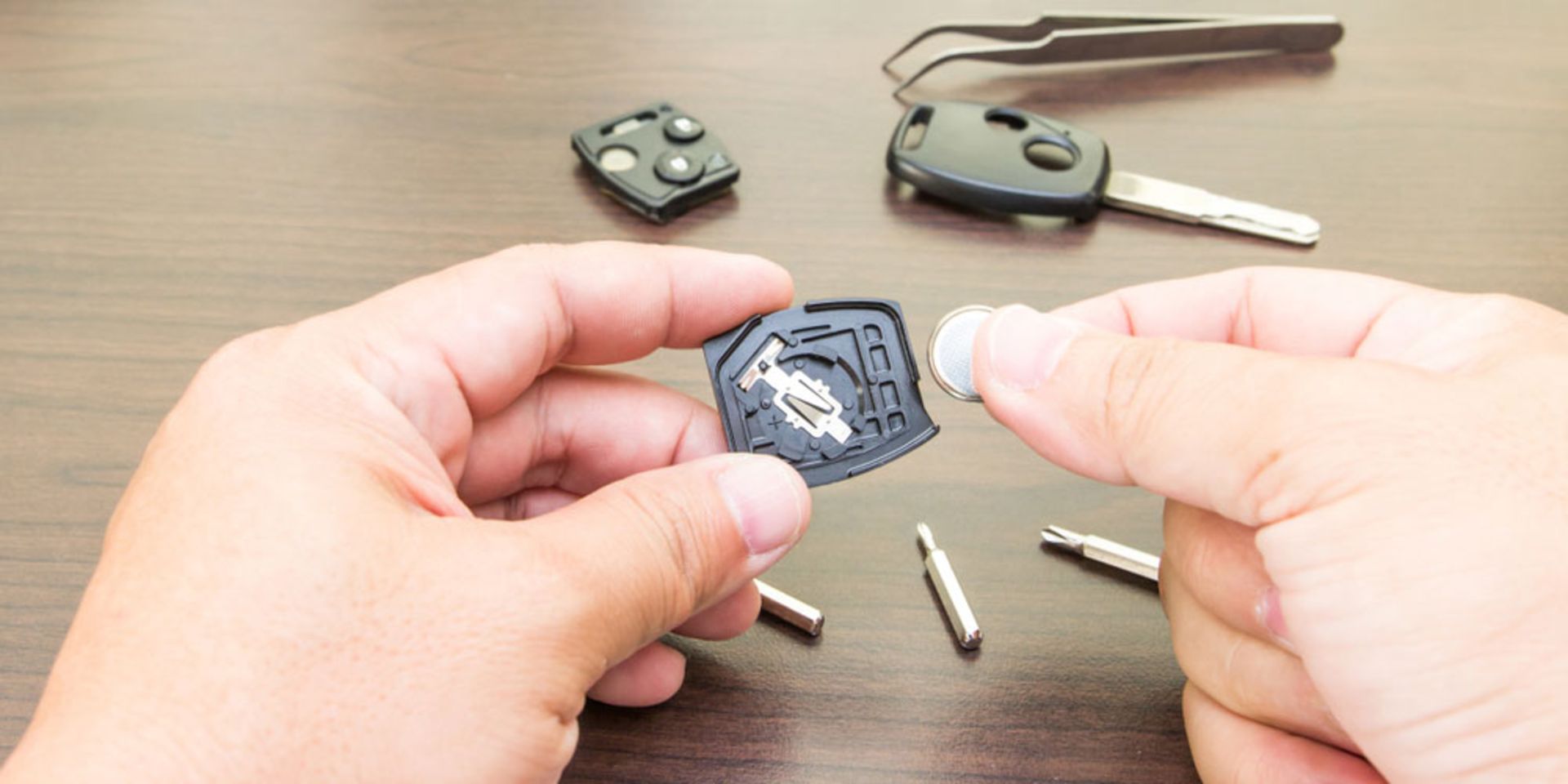

در بسیاری از موارد، مشکل از باتری ضعیف ریموت است. کاهش ولتاژ باتری باعث ارسال ناقص سیگنال می‌شود. تعویض باتری ساده‌ترین و کم‌هزینه‌ترین مرحله عیب‌یابی است.

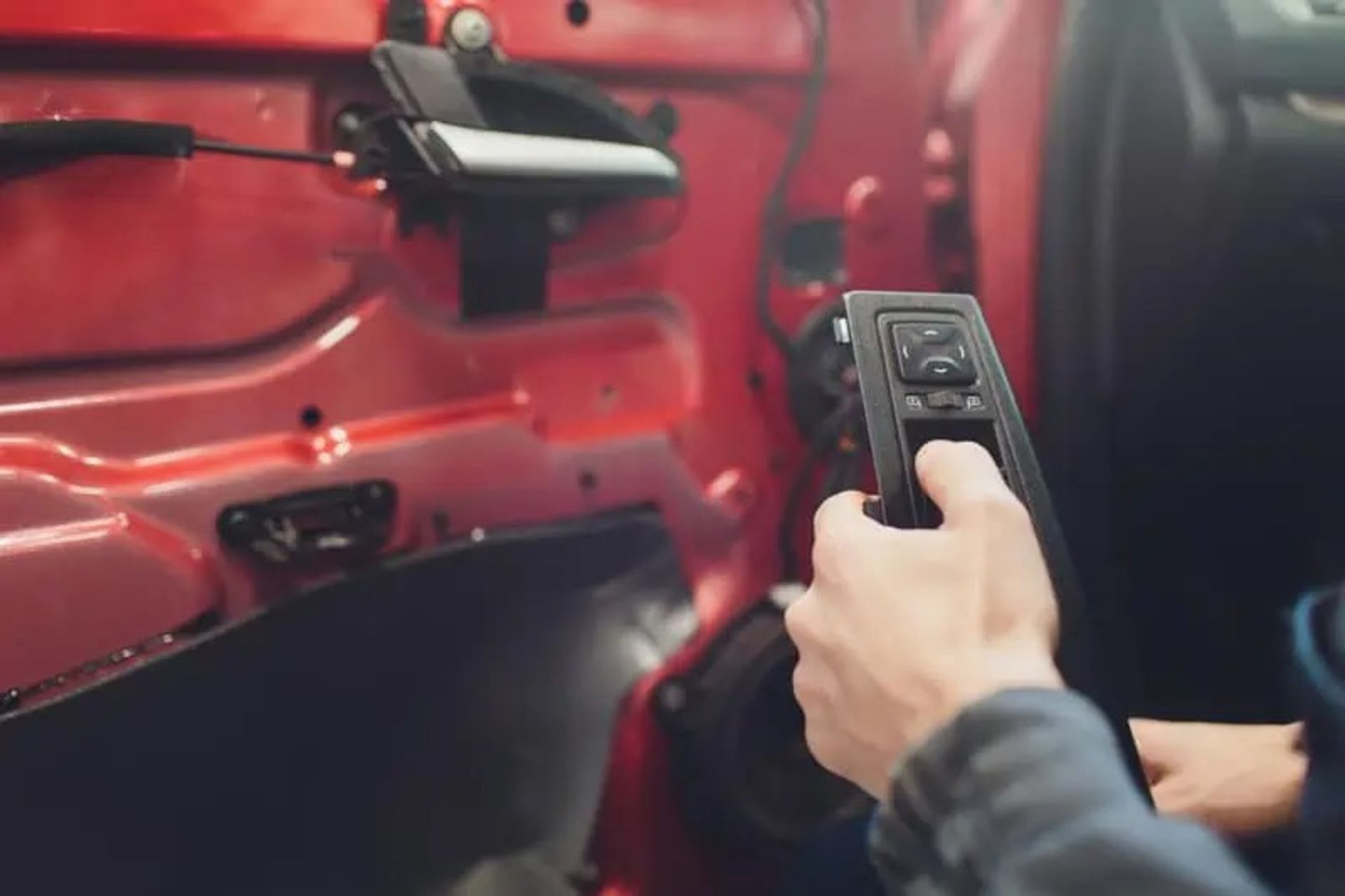

اگر تنها یک در عمل نمی‌کند، احتمال خرابی عملگر آن در بسیار بالاست. این قطعه با استفاده از مولتی‌متر یا برق مستقیم ۱۲ ولت قابل تست است.

سیم‌های عبوری از لولای در به بدنه، به دلیل باز و بسته شدن مداوم، مستعد قطعی هستند. پارگی یا اتصال ناقص در این ناحیه یکی از دلایل شایع خرابی قفل مرکزی محسوب می‌شود.

در صورتی که هیچ‌یک از درها عمل نکند، باید یونیت کنترل یا BCM بررسی شود. نفوذ رطوبت، نوسان برق یا ایراد نرم‌افزاری از دلایل خرابی این بخش است.

سیستم قفل مرکزی معمولاً فیوز مجزا دارد. سوختن این فیوز باعث از کار افتادن کامل سیستم می‌شود.

عملگرهای قفل مرکزی معمولاً با ولتاژ ۱۲ ولت DC کار می‌کنند و دارای موتور کوچک، گیربکس پلاستیکی و میله اتصال هستند. عمر مفید این قطعات بسته به کیفیت ساخت و شرایط استفاده متفاوت است اما به‌طور متوسط بین ۵ تا ۱۰ سال برآورد می‌شود.

روان کاری دوره‌ای مکانیسم قفل، جلوگیری از نفوذ آب به داخل درها، استفاده از ریموت سالم و جلوگیری از وارد کردن فشار بیش از حد به دستگیره‌ها، نقش مهمی در افزایش عمر سیستم قفل مرکزی دارند.

قفل مرکزی خودرو یکی از اجزای کلیدی در ایمنی و رفاه راننده و سرنشینان است که عملکرد صحیح آن وابستگی مستقیم به سلامت اجزای الکتریکی و مکانیکی دارد. شناخت دقیق ساختار، طرز کار و روش‌های عیب‌یابی این سیستم می‌تواند از تحمیل هزینه‌های اضافی جلوگیری کرده و امنیت خودرو را تضمین کند. با توجه به افزایش پیچیدگی سیستم‌های الکترونیکی خودرو، توصیه می‌شود در صورت بروز ایرادات جدی، عیب‌یابی توسط افراد متخصص انجام شود.
