ترمز بادی کامیون؛ بررسی فنی، طرز کار، علائم خرابی و عیب‌یابی

در دنیای حمل‌ونقل سنگین که کامیون‌ها با وزن‌های ده‌ها تنی در جاده‌ها حرکت می‌کنند، سیستم ترمز نقشی حیاتی و بی‌بدیل در ایمنی ایفا می‌کند. برخلاف خودروهای سواری که از سیستم ترمز هیدرولیکی بهره می‌برند، کامیون‌ها و تریلرها به دلیل وزن بالا و نیاز به نیروی ترمز بسیار زیاد، از سیستم ترمز بادی Pneumatic Brake System استفاده می‌کنند. این سیستم که با هوای فشرده کار می‌کند، قادر است نیروی عظیمی را برای متوقف کردن خودروهای سنگین تولید کند.

سیستم ترمز بادی کامیون از اجزای متعددی تشکیل شده است که هر یک نقش خاصی در زنجیره عملکرد این سیستم ایفا می‌کنند. مهم‌ترین این اجزا عبارت‌اند از:

کمپرسور هوا که معمولاً توسط موتور خودرو به حرکت درمی‌آید، وظیفه تولید هوای فشرده موردنیاز سیستم را بر عهده دارد. این کمپرسورها به گونه‌ای طراحی شده‌اند که بتوانند فشار هوای موردنیاز برای عملکرد صحیح ترمزها را تأمین کنند.

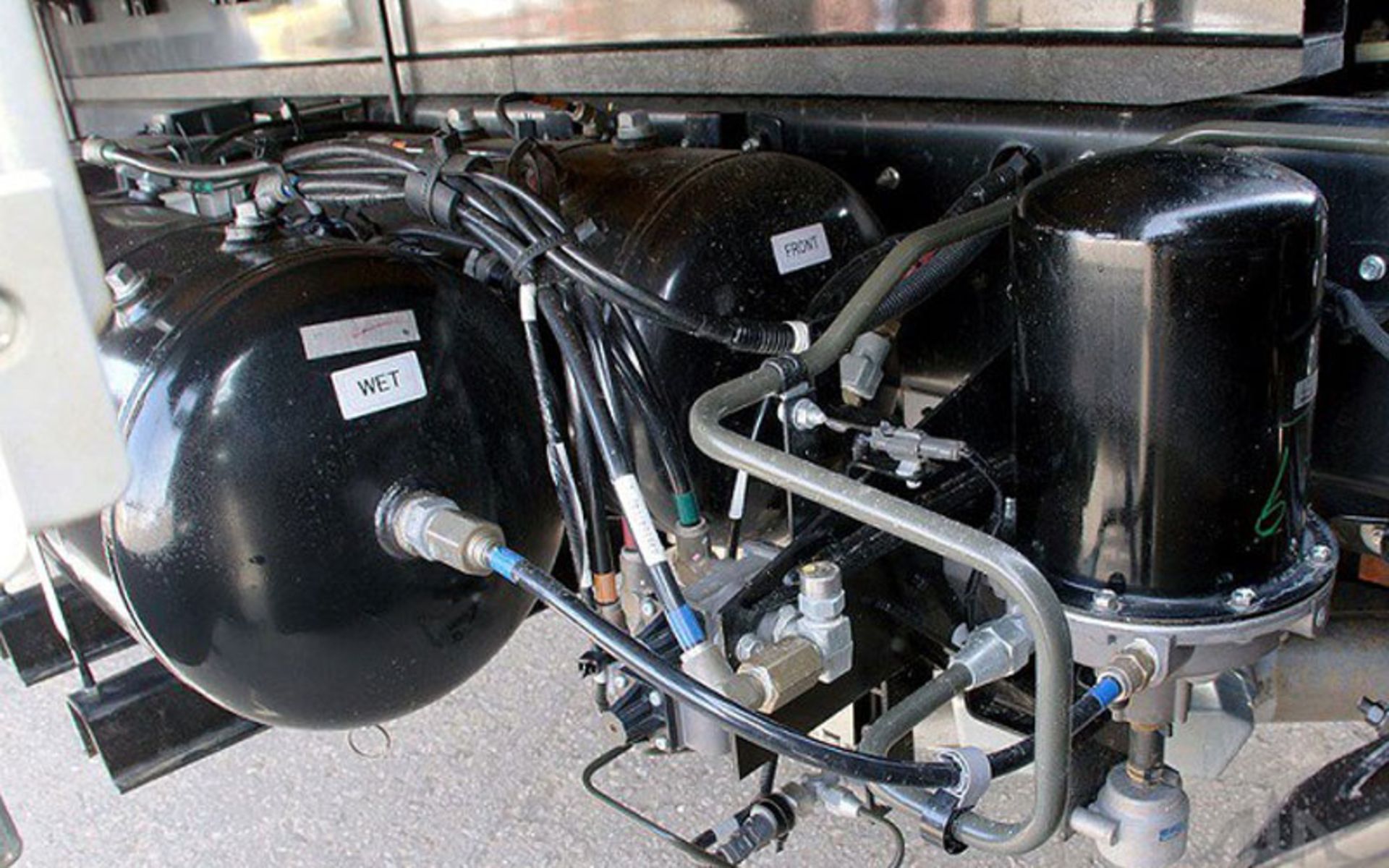

هوای فشرده تولید شده توسط کمپرسور در مخازن فولادی ذخیره می‌شود. این مخازن معمولاً چندین عدد هستند و هرکدام وظیفه تأمین هوای بخش خاصی از سیستم را بر عهده دارند. حجم و تعداد این مخازن بر اساس اندازه و نوع خودرو متفاوت است.

شیر تنظیم فشار یا گاورنر، یکی از حیاتی‌ترین اجزای سیستم ترمز بادی است که وظیفه کنترل فشار هوای مخازن را بر عهده دارد. بر اساس استانداردهای رسمی، این شیر باید به گونه‌ای تنظیم شود که فشار قطع (Cut-out Pressure) حداکثر ۱۳۰ پوند بر اینچ مربع (PSI) باشد و فشار وصل (Cut-in Pressure) کمتر از ۸۵ PSI نباشد؛ به عبارت دیگر، زمانی که فشار مخازن به حدود ۱۲۰ تا ۱۲۵ PSI می‌رسد، گاورنر کمپرسور را قطع می‌کند و زمانی که فشار به حدود ۸۵ PSI کاهش یابد، مجدداً کمپرسور را فعال می‌نماید.

شیر اطمینان به عنوان یک ابزار ایمنی غیرقابل حذف، در مواقعی که گاورنر به درستی عمل نکند و فشار هوا از حد مجاز فراتر رود، فعال شده و هوای اضافی را تخلیه می‌کند. بر اساس مقررات، این شیر باید به گونه‌ای تنظیم شود که در سیستم‌هایی با فشار قطع حداکثر ۱۳۰ PSI، در فشار ۱۵۰ PSI باز شود و در سیستم‌هایی با فشار قطع ۱۳۰ تا ۱۵۰ PSI، حداکثر در فشار ۱۷۰ PSI عمل نماید.

محفظه ترمز قلب سیستم ترمز هر چرخ است که وظیفه تبدیل انرژی هوای فشرده به نیروی مکانیکی برای اعمال ترمز را بر عهده دارد. این محفظه‌ها در انواع و اندازه‌های مختلف تولید می‌شوند که نوع ۳۰ رایج‌ترین اندازه در کامیون‌های سنگین است. محفظه‌های ترمز به دو دسته اصلی تقسیم می‌شوند: محفظه ترمز سرویس که برای ترمز عادی استفاده می‌شود و محفظه ترمز پارکینگ که برای ترمز دستی و اضطراری به کار می‌رود و دارای فنرهای بسیار قوی است.

عملکرد سیستم ترمز بادی بر اساس اصول ساده فیزیک و پنوماتیک طراحی شده است. در شرایط عادی، هوای فشرده در مخازن ذخیره شده و آماده استفاده است. هنگامی که راننده پدال ترمز را فشار می‌دهد، شیر پدال ترمز به میزان فشار اعمال شده، هوای فشرده را از مخازن به سمت محفظه‌های ترمز هدایت می‌کند.

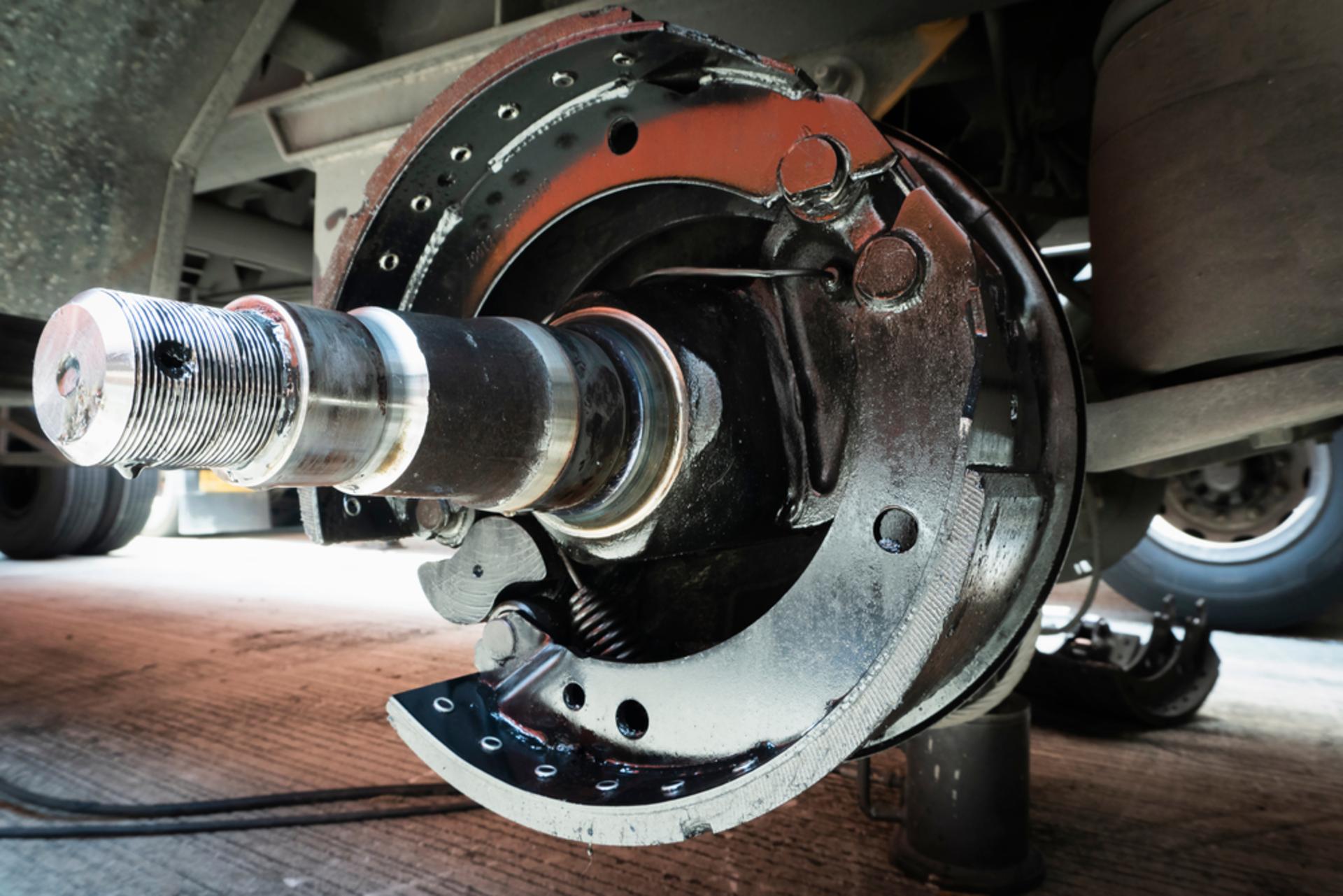

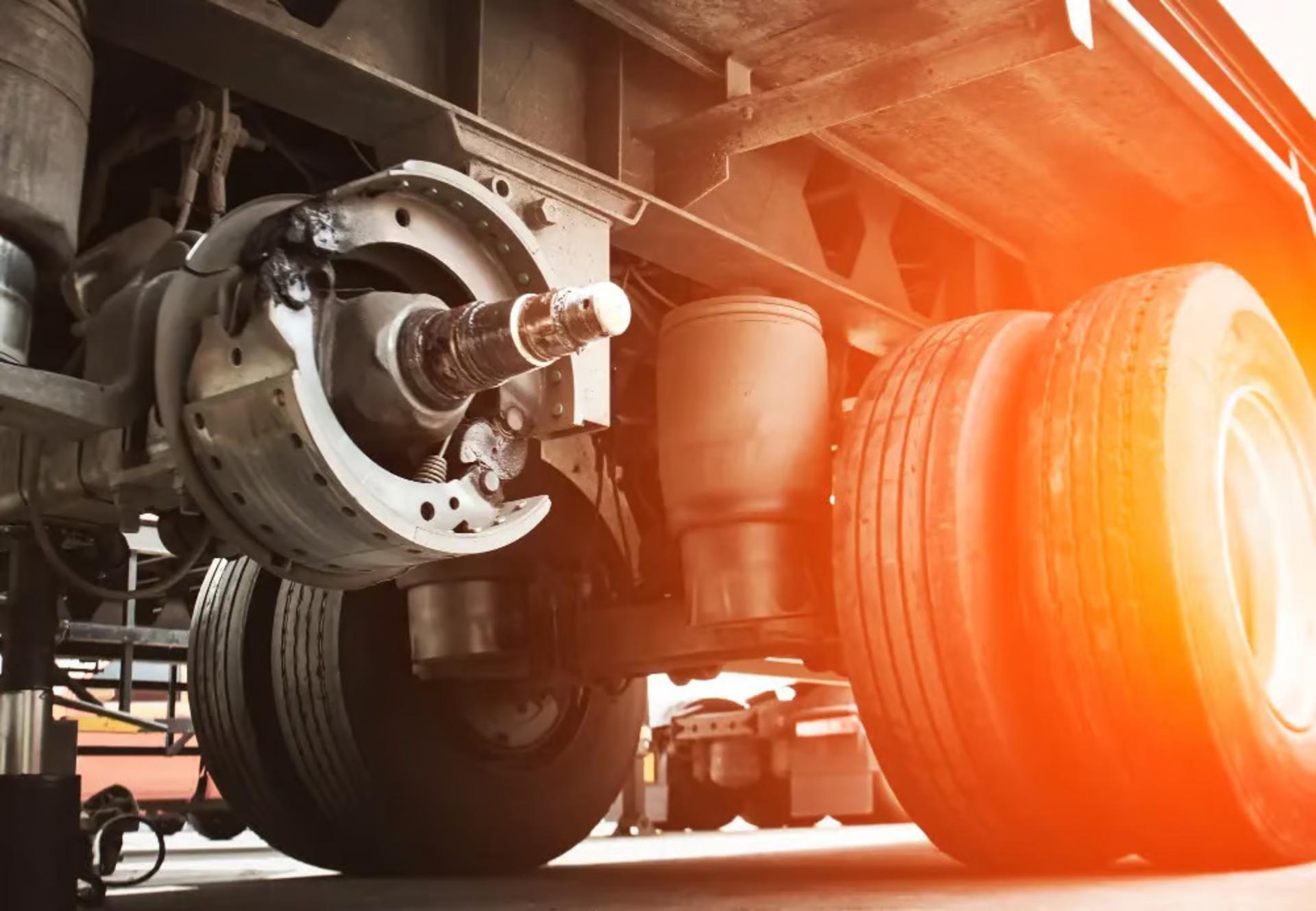

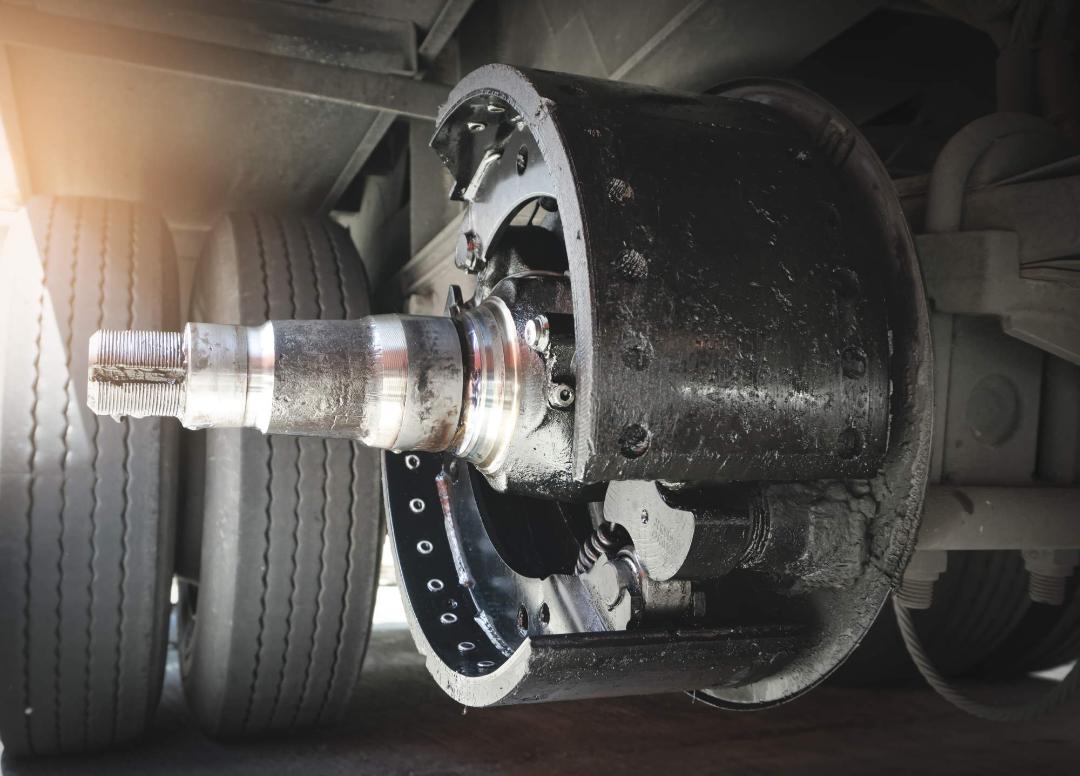

در محفظه ترمز، هوای فشرده به دیافراگم که یک صفحه لاستیکی انعطاف‌پذیر است، فشار وارد می‌کند. این فشار، دیافراگم را به حرکت درآورده و میله پیستونی را به سمت بیرون هدایت می‌کند. میله پیستونی به بازوی تنظیم متصل است و حرکت آن باعث چرخش بادامک و در نتیجه فشار لنت‌های ترمز به سطح کاسه چرخ یا دیسک می‌شود و در نهایت خودرو متوقف می‌گردد.

در محفظه‌های ترمز فنردار که برای ترمز پارکینگ استفاده می‌شوند، یک فنر قوی در داخل محفظه تعبیه شده است. در حالت عادی که خودرو در حال حرکت است، فشار هوا این فنر را در حالت فشرده نگه می‌دارد. هنگامی که راننده ترمز دستی را می‌کشد، هوای پشت فنر تخلیه شده و فنر آزاد می‌شود و نیروی خود را برای اعمال ترمز به کار می‌گیرد. به همین دلیل است که در صورت کاهش فشار هوا در سیستم، ترمز پارکینگ به‌طور خودکار فعال می‌شود و از حرکت خودرو جلوگیری می‌نماید.

محفظه‌های ترمز بادی، به ویژه در شرایط کاری سخت و محیط‌های خورنده، در معرض خرابی‌های مختلفی قرار دارند. شناخت علائم هشداردهنده می‌تواند از بروز حوادث ناگوار جلوگیری کند.

شایع‌ترین مشکل در سیستم ترمز بادی، نشتی هوا است. این نشتی می‌تواند از دیافراگم پاره شده، اتصالات شل، یا بدنه ترک خورده محفظه باشد. علائم نشتی هوا عبارت‌اند از صدای هیس در هنگام ترمزگیری یا در حالت سکون، کاهش سریع فشار هوای مخازن و روشن شدن چراغ هشدار فشار پایین هوا روی داشبورد. در برخی موارد، استفاده از آب صابون روی اتصالات می‌تواند محل دقیق نشتی را نشان دهد؛ به‌طوری‌که در محل نشتی حباب تشکیل می‌شود. گفتنی است که در بسیاری از موارد خرابی محفظه ترمز که منجر به خرابی در جاده می‌شود، عامل اصلی نشتی دیافراگم است.

فنرهای داخل محفظه ترمز پارکینگ تحت تنش‌های مکانیکی و شیمیایی شدیدی قرار دارند. بر اساس آمار، ۸۵ تا ۹۰ درصد محفظه‌های معیوب دارای فنرهای شکسته هستند. خستگی ناشی از سیکل‌های مکرر فشرده و رها شدن و همچنین خوردگی ناشی از مواد شیمیایی جاده، از دلایل اصلی شکستن فنرهاست. علائم این خرابی عبارت‌اند از ناتوانی در نگه داشتن خودرو در حالت پارک، اعمال ناخواسته ترمز، یا در موارد شدید، صدای مهیبی در هنگام شکستن فنر.

کاهش قدرت ترمزگیری می‌تواند ناشی از دیافراگم فرسوده، میله پیستونی خمیده، یا عدم تنظیم صحیح بازوی تنظیم باشد. در این حالت، راننده احساس می‌کند خودرو برای توقف به مسافت بیشتری نیاز دارد یا پدال ترمز نرم و اسفنجی شده است. تحقیقات نشان می‌دهد که حرارت و افزایش سن، باعث کاهش انعطاف‌پذیری دیافراگم شده و عملکرد آن را مختل می‌کند.

اگر خودرو هنگام ترمزگیری به یک سمت کشیده شود، این مشکل معمولاً ناشی از عملکرد نامناسب محفظه ترمز در یک یا چند چرخ است. در این حالت، نیروی ترمز در چرخ‌های مختلف به‌طور یکسان توزیع نمی‌شود و خودرو به سمت چرخی که ترمز قوی‌تری دارد منحرف می‌گردد. علت این مشکل می‌تواند دیافراگم پاره شده، میله پیستونی گیر کرده، یا مشکل در شیرهای کنترل ABS باشد.

برای اطمینان از سلامت سیستم ترمز بادی، روش‌های تست استانداردی وجود دارد که می‌تواند مشکلات را قبل از بحرانی شدن شناسایی کند.

این تست ساده اما بسیار مؤثر، میزان افت فشار هوا در سیستم را در مدت زمان مشخصی اندازه‌گیری می‌کند. برای انجام این تست، موتور خودرو خاموش می‌شود، ترمزهای دستی و سرویس رها می‌شوند و فشار اولیه مخازن یادداشت می‌گردد. پس از گذشت زمان مشخص (معمولاً یک تا دو دقیقه)، فشار مجدداً بررسی می‌شود. افت فشار بیش از حد مجاز (معمولاً بیش از ۳ PSI در دقیقه) نشانه وجود نشتی در سیستم است.

در این تست، میزان جابجایی میله پیستونی محفظه ترمز هنگامی که ترمز اعمال می‌شود اندازه‌گیری می‌شود. جابجایی بیش از حد مجاز (معمولاً بیش از ۲ اینچ برای محفظه‌های استاندارد) نشانه نامناسب بودن تنظیم بازوی تنظیم یا وجود مشکل در داخل محفظه ترمز است. در صورت مشاهده جابجایی بیش از حد، بلافاصله باید نسبت به رفع عیب اقدام شود.

برای تست صحت عملکرد گاورنر، باید فشار قطع و وصل کمپرسور اندازه‌گیری شود. با اتصال یک فشارسنج دقیق به مخازن و رصد کردن نوسانات فشار در هنگام کار کمپرسور، می‌توان از سلامت گاورنر اطمینان حاصل کرد. همان‌طور که اشاره شد، فشار قطع باید حدود ۱۲۰ تا ۱۲۵ PSI و فشار وصل حدود ۸۵ تا ۱۰۰ PSI باشد.

برخلاف برخی تصورات، محفظه‌های ترمز بادی قابل تعمیر نیستند و در صورت خرابی باید به‌طور کامل تعویض شوند. عمر مفید این قطعات بسته به شرایط کاری، بین دو تا چهار سال تخمین زده شده است. تعویض محفظه ترمز نیاز به تخصص و ابزار ویژه دارد و به هیچ عنوان نباید توسط افراد غیرمتخصص انجام شود، چراکه نیروی فنرهای داخلی آن‌قدر زیاد است که در صورت رها شدن ناگهانی می‌تواند باعث آسیب جدی شود.

برای افزایش عمر مفید سیستم ترمز بادی، نکات زیر توصیه می‌شود: انجام بازدیدهای دوره‌ای منظم و ثبت نتایج، تخلیه روزانه رطوبت مخازن هوا که به دلیل تقطیر بخارآب درون مخازن ایجاد می‌شود، تعویض فیلترهای خشک‌کن هوا در فواصل توصیه شده توسط سازنده، استفاده از قطعات یدکی اصلی و با کیفیت، شستشوی منظم محفظه‌های ترمز برای جلوگیری از تجمع نمک و مواد خورنده و اطمینان از محکم بودن بست‌ها و اتصالات. همچنین باید توجه داشت که خوردگی ناشی از نمک جاده و رطوبت یکی از عوامل اصلی کاهش عمر محفظه‌های ترمز است، بنابراین در مناطقی با آب‌وهوای مرطوب، نگهداری پیشگیرانه اهمیت دوچندان می‌یابد.

سیستم ترمز بادی کامیون، اگرچه از اصول ساده‌ای پیروی می‌کند، اما اجرای صحیح و نگهداری از آن نیازمند دانش فنی و دقت بالایی است. محفظه‌های ترمز به عنوان عضو انتهایی این زنجیره، مستقیماً مسئول توقف خودرو هستند و سلامت آنها برای ایمنی راننده و سایر کاربران جاده حیاتی است.

شناخت علائم هشداردهنده مانند صداهای غیرعادی، کاهش فشار هوا و افت راندمان ترمزگیری و همچنین انجام تست‌های دوره‌ای می‌تواند از بروز حوادث ناگوار جلوگیری کند. به خاطر داشته باشید که در سیستم ترمز بادی، هرگونه تأخیر در تعمیر می‌تواند عواقب جبران‌ناپذیری به همراه داشته باشد.
