آموزش تصویری و راهنمای کامل شناخت قطعات خودرو برای رانندگان تازهکار و مبتدی
بسیاری از رانندگان، به ویژه آنهایی که تجربه کمتری دارند، خودرو را به عنوان یک وسیلهای چهار چرخ میبینند که با چرخاندن کلید، روشن میشود و حرکت میکند؛ اما درک اولیه از قطعات تشکیلدهنده خودرو، نه تنها ترس از خرابیهای ناگهانی را کاهش میدهد، بلکه امکان تشخیص بهموقع مشکلات و جلوگیری از هزینههای سنگین تعمیرات را فراهم میکند.
آشنایی با قطعات اصلی خودرو نه تنها باعث کاهش هزینههای ناشی از مواجهه با مکانیکهای سودجو میشود، بلکه امکان انجام برخی تعمیرات ساده و کم هزینه را نیز فراهم میسازد.
قطعات موتور و سیستم سوخترسانی
موتور به عنوان قلب خودرو، مجموعهای از قطعات هماهنگ است که انرژی شیمیایی سوخت را به حرکت مکانیکی تبدیل میکند. شناخت اجزای اصلی آن برای هر رانندهای ضروری است.
بلوک سیلندر
ساختار اصلی و اسکلت موتور است که سیلندرها درون آن قرار گرفتهاند. این قطعه که از چدن یا آلومینیوم ساخته میشود، محل استقرار پیستونها و مجاری عبور روغن و مایع خنککننده است. خرابی بلوک سیلندر معمولاً با نشت مایعات، دود از اگزوز و صدای غیرعادی همراه است و در موارد شدید نیاز به تعویض کامل دارد.
پیستون و رینگهای پیستون
پیستون قطعهای است که درون سیلندر حرکت کرده و نیروی حاصل از احتراق را به شاتون منتقل میکند. رینگهای پیستون نیز حلقههایی هستند که اطراف پیستون نصب میشوند و وظیفه آببندی محفظه احتراق و کنترل مصرف روغن را بر عهده دارند. خرابی این قطعات با دود آبی از اگزوز، کاهش قدرت موتور و افزایش مصرف روغن خود را نشان میدهد.
میللنگ و شاتون
سر سیلندر قطعهای است که روی بلوک سیلندر قرار گرفته و محل نصب سوپاپها و شمعهاست. واشر سر سیلندر نیز آببندی بین بلوک و سر سیلندر را انجام میدهد و از نشت روغن و مایع خنککننده جلوگیری میکند. خرابی واشر سر سیلندر یکی از جدیترین مشکلات موتور است که با دود سفید از اگزوز، کاهش سطح آب رادیاتور و مخلوط شدن روغن و آب (ظاهر شیری رنگ روغن) همراه است.
میلسوپاپ
این قطعه با چرخش خود، زمان باز و بسته شدن سوپاپها را کنترل میکند. میلسوپاپ توسط تسمه یا زنجیر تایم با میللنگ هماهنگ میشود. خرابی آن با صدای تقتق از موتور، کاهش قدرت و اختلال در عملکرد موتور همراه است.
سوپاپها
سوپاپها دریچههایی هستند که ورود مخلوط سوخت و هوا به سیلندر و خروج گازهای احتراق را کنترل میکنند. هر سیلندر معمولاً دارای دو یا چند سوپاپ است. خرابی سوپاپها با کاهش کمپرس موتور، افت قدرت و دود سیاه از اگزوز مشخص میشود.
شمع و کویل
انژکتور سوخت را بهصورت پودر شده و با فشار مناسب به داخل سیلندر تزریق میکند. خرابی انژکتور با افزایش مصرف سوخت، بد کار کردن موتور و دود سیاه از اگزوز مشخص میشود.
پمپ بنزین
پمپ بنزین درون باک سوخت قرار دارد و سوخت را با فشار مناسب به انژکتورها میرساند. خرابی آن با بد استارت خوردن خودرو (به ویژه صبحها)، کم آوردن خودرو در سربالایی و صدای غیرعادی از باک همراه است.
سیستم خنک کاری
این سیستم وظیفه حفظ دمای مناسب موتور و جلوگیری از جوش آوردن را بر عهده دارد.
رادیاتور
رادیاتور با گردش مایع خنککننده، حرارت اضافی موتور را دفع میکند. خرابی رادیاتور با افزایش دمای موتور، نشت مایع خنککننده و بخار از زیر کاپوت همراه است.

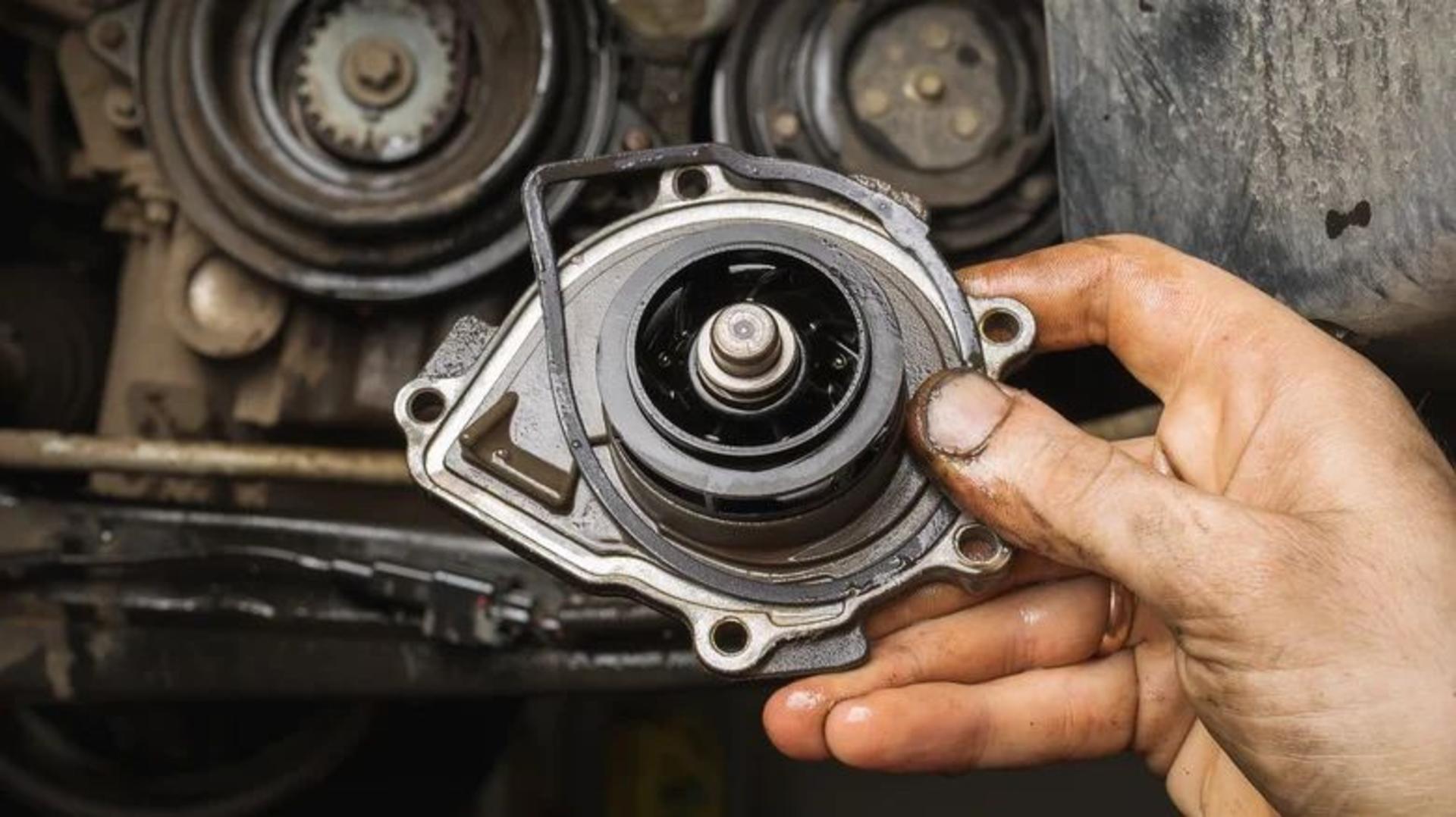

واترپمپ
واترپمپ مایع خنککننده را در مدار موتور و رادیاتور به گردش درمیآورد. خرابی آن با صدای زوزه از جلوی موتور، نشت مایع و افزایش دمای موتور مشخص میشود.
ترموستات
ترموستات دمای مایع خنککننده را کنترل کرده و مسیر جریان آن را تنظیم میکند. خرابی آن با داغ شدن بیش از حد موتور یا برعکس، سرد ماندن طولانیمدت موتور همراه است.
سیستم انتقال قدرت
این سیستم نیروی تولید شده در موتور را به چرخها منتقل میکند.
گیربکس
گیربکس دور و گشتاور موتور را متناسب با شرایط رانندگی تغییر میدهد. خرابی گیربکس با صدای غیرعادی، سختی در تعویض دنده و پرش دنده همراه است.
کلاچ
کلاچ اتصال بین موتور و گیربکس را قطع و وصل میکند. خرابی آن با لغزش کلاچ (بالا رفتن دور موتور بدون افزایش سرعت)، سختی در تعویض دنده و صدای غیرعادی هنگام گرفتن کلاچ مشخص میشود.
پلوس
پلوس نیروی گیربکس را به چرخها منتقل میکند. خرابی آن با صدای تقتق هنگام پیچیدن و در موارد شدید، عدم انتقال نیرو به چرخها همراه است.
دیفرانسیل
دیفرانسیل نیروی گیربکس را بین چرخها تقسیم کرده و به چرخها اجازه میدهد با سرعت متفاوت بچرخند.
سیستم تعلیق و فرمان
این سیستم وظیفه جذب ضربات جاده و حفظ پایداری خودرو را بر عهده دارد.
کمکفنر
کمکفنر ضربات ناشی از ناهمواریهای جاده را جذب کرده و از انتقال آنها به بدنه خودرو جلوگیری میکند. خرابی آن با پریدن خودرو روی دستاندازها، کج شدن در پیچها و نشت روغن از بدنه کمکفنر همراه است.

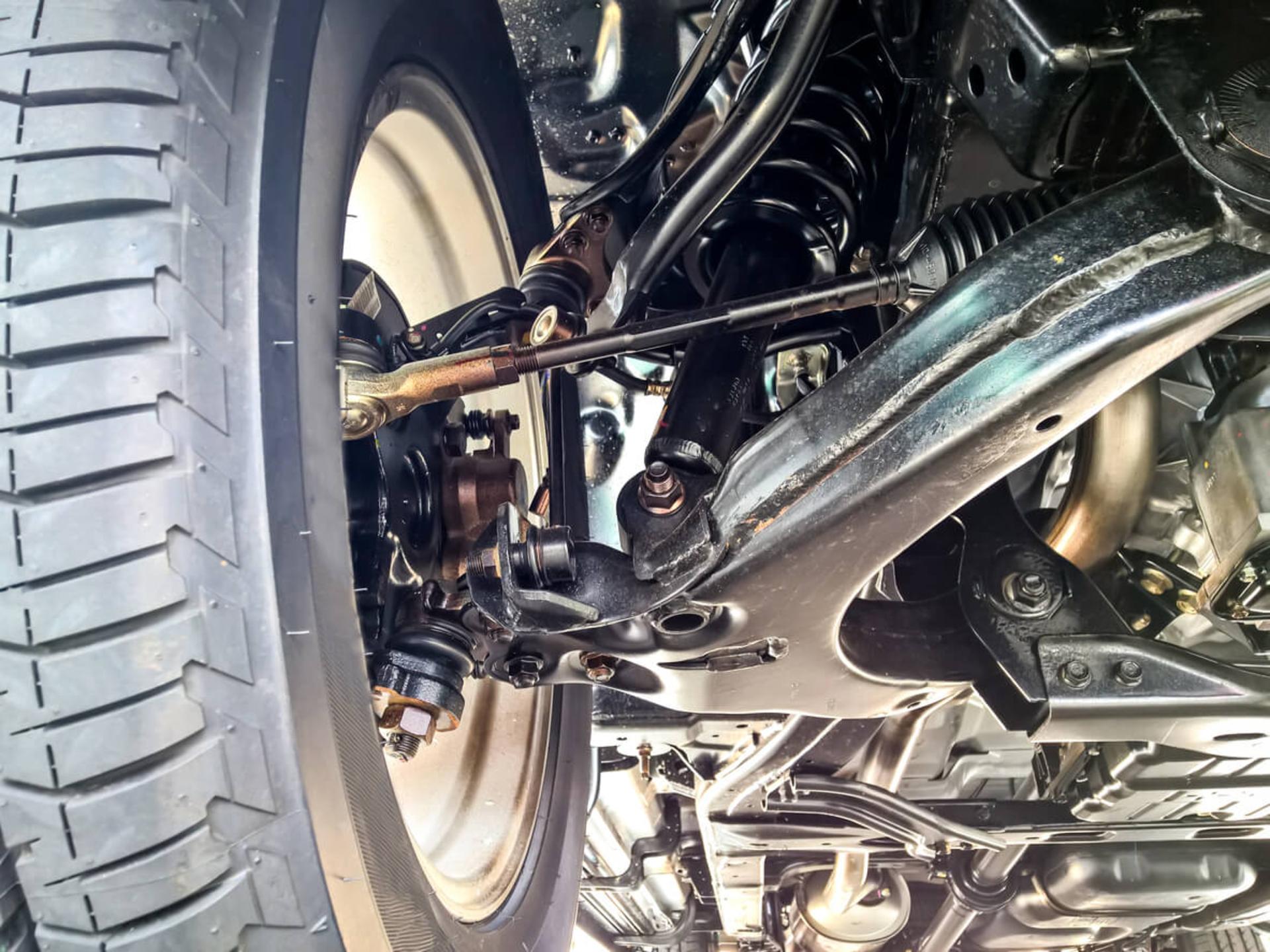

سیبک فرمان
سیبک فرمان، فرمان را به چرخها متصل میکند. خرابی آن با لقی فرمان، صدای تقتق هنگام عبور از دستاندازها و سایش نامنظم لاستیکها همراه است.

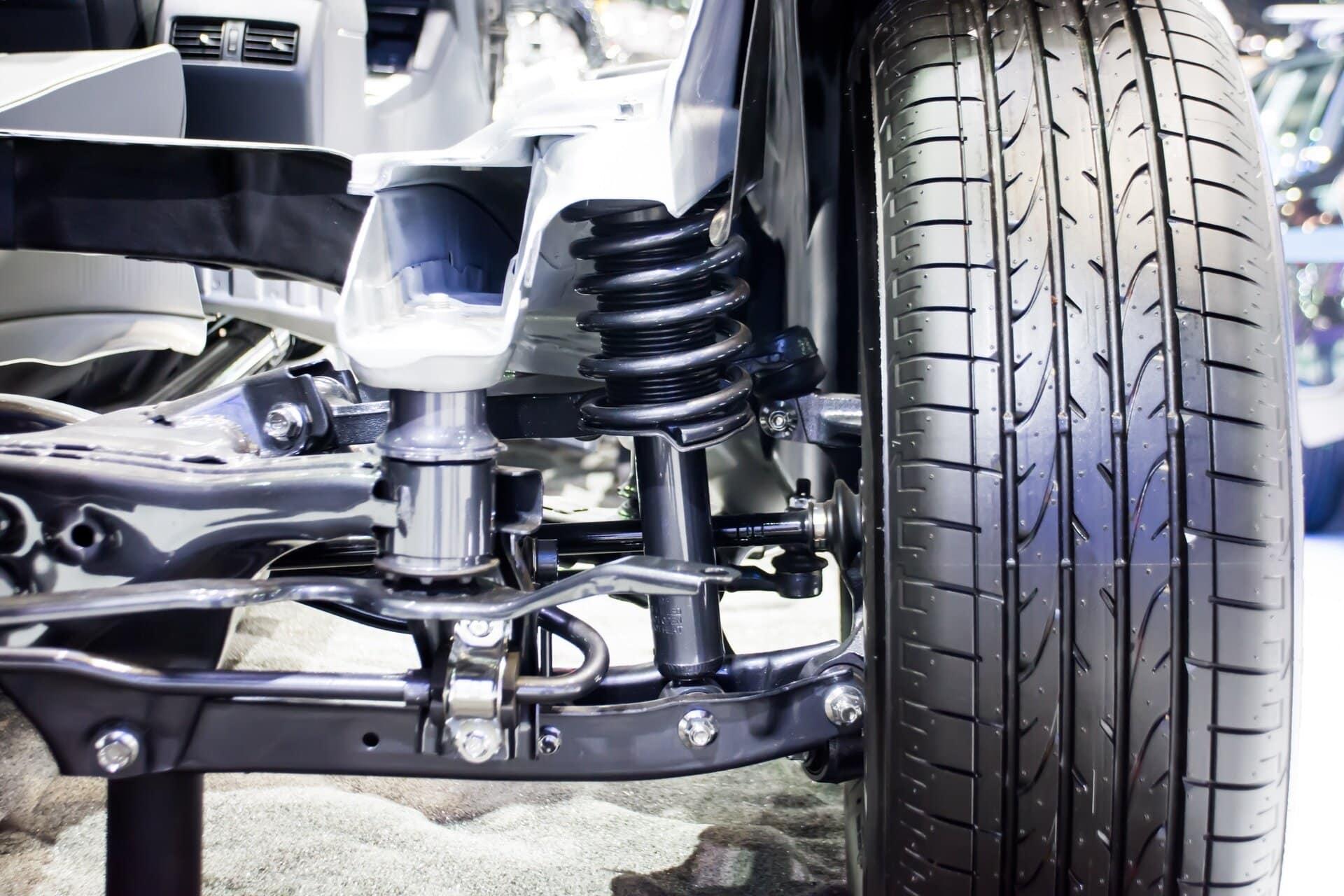

طبق
طبق چرخ را به شاسی خودرو متصل کرده و حرکت عمودی چرخ را کنترل میکند. خرابی آن با صدای ضربه از زیر خودرو و ناپایداری در سرعتهای بالا مشخص میشود.
سیستم ترمز
حیاتیترین سیستم ایمنی خودرو که باید همواره در بهترین وضعیت باشد.
لنت ترمز
لنت ترمز با فشار به دیسک ترمز، باعث توقف خودرو میشود. خرابی آن با صدای سوت یا جیغ هنگام ترمزگیری و افزایش مسافت توقف همراه است.
دیسک ترمز
دیسک ترمز سطحی است که لنتها روی آن فشار میآورند. تاب برداشتن دیسک با لرزش پدال ترمز هنگام ترمزگیری مشخص میشود.

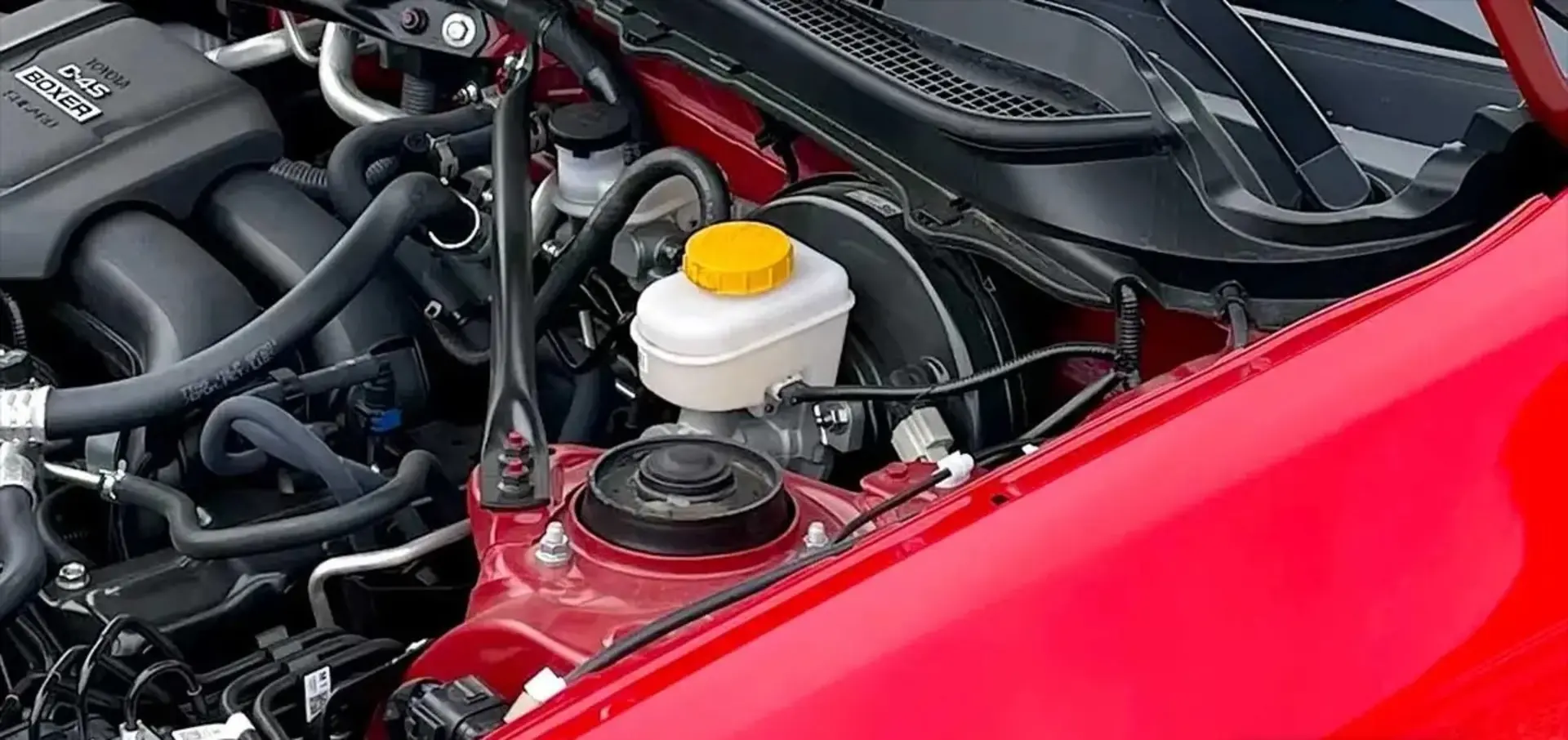

بوستر ترمز
بوستر نیروی وارد شده به پدال ترمز را چند برابر میکند. خرابی آن با سفت شدن پدال ترمز و افزایش نیروی لازم برای توقف بروز مییابد.
سیستم برق و شارژ
باتری
باتری انرژی الکتریکی موردنیاز برای استارت و تجهیزات برقی خودرو را تأمین میکند. ضعیف شدن چراغها، سخت استارت خوردن و روشن شدن چراغ هشدار باتری نشان دهنده خرابی این قطعه مهم است.
دینام
دینام در حین کار موتور، برق موردنیاز خودرو را تولید کرده و باتری را شارژ میکند. خرابی آن با روشن شدن چراغ باتری روی داشبورد، ضعیف شدن چراغها و خالی شدن باتری هنگام رانندگی مشخص میشود.
تسمهها و فیلترها (قطعات مصرفی)
تسمه تایم
تسمه تایم حرکت میللنگ و میلسوپاپ را هماهنگ میکند. پاره شدن آن در موتورهای درونسوز، خسارت جبرانناپذیری به موتور وارد میکند. این تسمه باید در فواصل مشخص شده در دفترچه راهنما (معمولاً ۶۰ تا ۸۰ هزار کیلومتر) تعویض شود.
تسمه دینام
تسمه دینام نیروی میللنگ را به دینام، کمپرسور کولر و واترپمپ منتقل میکند. خرابی آن با صدای جیرجیر هنگام استارت یا روشن کردن کولر و روشن شدن چراغ باتری همراه است.
فیلتر روغن
فیلتر روغن آلودگیهای موجود در روغن موتور را گرفته و از ورود آنها به قطعات حساس جلوگیری میکند. این قطعه همراه با هر بار تعویض روغن باید تعویض شود.
فیلتر هوا
فیلتر هوا ذرات گردوغبار را از هوای ورودی به موتور میگیرد. گرفتگی آن با کاهش قدرت موتور و افزایش مصرف سوخت همراه است.

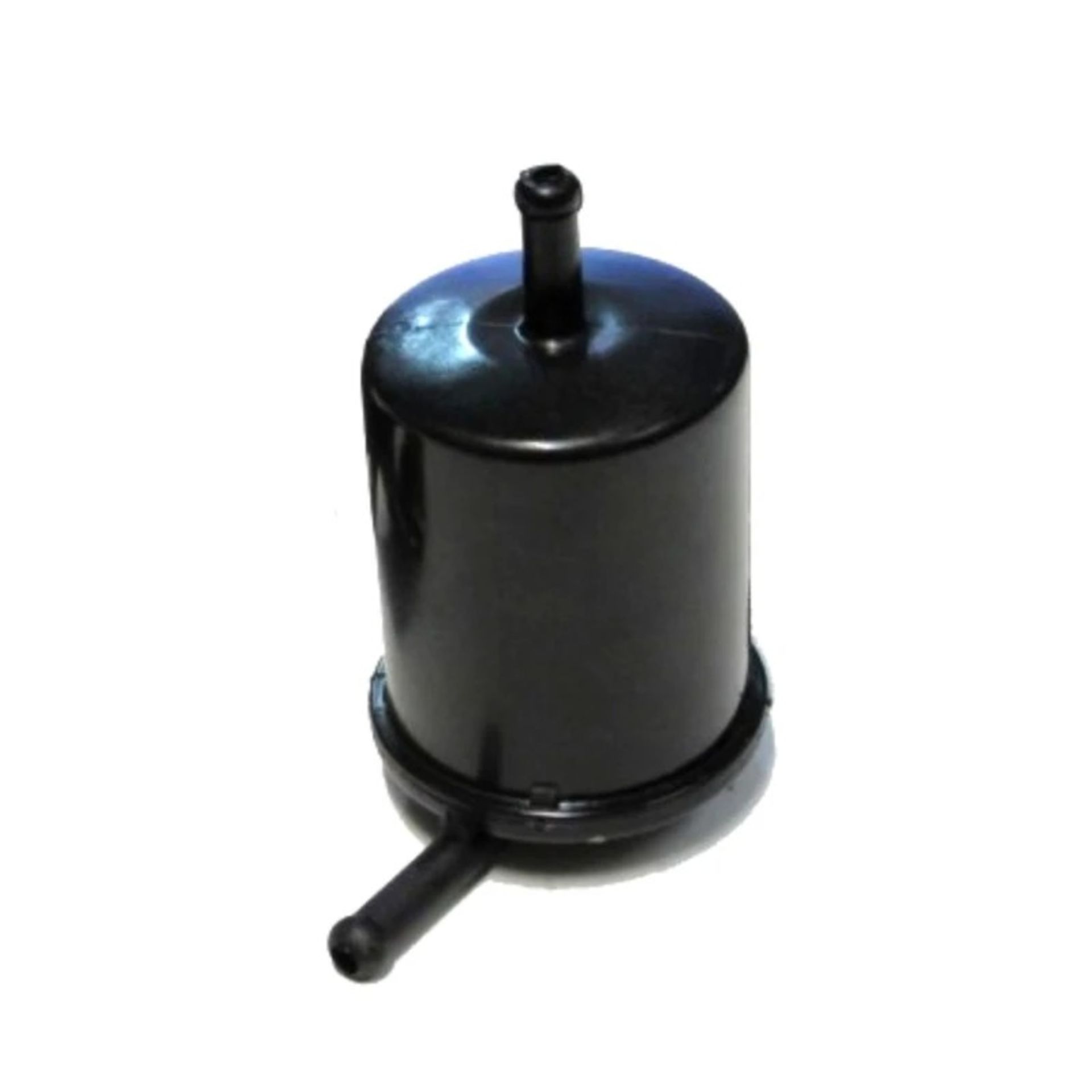

فیلتر بنزین
فیلتر بنزین آلودگیهای موجود در سوخت را گرفته و از ورود آنها به انژکتورها جلوگیری میکند. گرفتگی این فیلتر باعث بد استارت خوردن و کم آوردن خودرو در سربالایی میشود.
نام قطعه | محل نصب | عملکرد اصلی | نشانه های خرابی | راهکارهای رفع عیب |
|---|---|---|---|---|
موتور | محفظه موتور | تبدیل انرژی شیمیایی به حرکت مکانیکی | کاهش قدرت، صدای غیرعادی، دود از اگزوز | مراجعه به تعمیرگاه تخصصی |
بلوک سیلندر | بخش اصلی موتور | ساختار اصلی موتور، محل حرکت پیستونها | نشت مایعات، دود از اگزوز، گرمای بیش از حد | تعویض بلوک یا تعمیر ترکها |
سر سیلندر | بالای بلوک سیلندر | تشکیل محفظه احتراق، نصب سوپاپها و شمعها | نشت مایع خنککننده، دود سفید، کاهش قدرت | تعویض سر سیلندر یا واشر |
واشر سر سیلندر | بین بلوک و سر سیلندر | آببندی و جلوگیری از نشت | دود سفید، شیری شدن روغن، کاهش آب رادیاتور | تعویض واشر |
پیستون | داخل سیلندر | فشردهسازی سوخت و انتقال نیرو | دود آبی، کاهش قدرت، صدای تقتق | تعویض پیستون و رینگها |
رینگ پیستون | اطراف پیستون | آببندی محفظه احتراق، کنترل روغن | مصرف بالای روغن، دود آبی | تعویض رینگها |
میللنگ | پایین بلوک سیلندر | تبدیل حرکت خطی به چرخشی | صدای تقتق، فشار روغن پایین، لرزش | تعویض یا تراش میللنگ |
شاتون | بین پیستون و میللنگ | انتقال نیروی پیستون به میللنگ | صدای تقتق، فشار روغن پایین | تعویض شاتون و یاتاقان |
میلسوپاپ | بالای سیلندرها | کنترل زمان باز و بسته شدن سوپاپها | صدای تقتق، کاهش قدرت | تعویض یا تنظیم |
سوپاپها | داخل سر سیلندر | کنترل ورود سوخت و خروج دود | کاهش قدرت، دود سیاه، بد استارت خوردن | تعویض یا تنظیم |
شمع | روی سر سیلندر | ایجاد جرقه برای احتراق | لرزش موتور، ریپ زدن، بد استارت خوردن | تعویض شمع |
کویل | روی شمع یا جداگانه | افزایش ولتاژ برای جرقه | لرزش موتور، روشن شدن چراغ چک | تعویض کویل |
انژکتور | روی منیفولد ورودی | تزریق سوخت پودر شده | افزایش مصرف سوخت، بد کار کردن موتور | تمیزکاری یا تعویض |
پمپ بنزین | داخل باک سوخت | ارسال سوخت با فشار مناسب | بد استارت خوردن، کم آوردن در سربالایی | تعویض پمپ |
رادیاتور | جلوی موتور | خنک کردن مایع موتور | افزایش دمای موتور، نشت مایع | تعویض یا تعمیر رادیاتور |
واترپمپ | رو یا کنار موتور | گردش مایع خنککننده | افزایش دما، صدای زوزه، نشت مایع | تعویض واترپمپ |
ترموستات | روی موتور | کنترل دمای مایع خنککننده | داغ شدن یا سرد ماندن موتور | تعویض ترموستات |
گیربکس | کنار و پایین موتور | تغییر دور و گشتاور | سختی در تعویض دنده، صدای غیرعادی | تعویض روغن یا تعمیر گیربکس |
کلاچ | بین موتور و گیربکس | قطع و وصل ارتباط موتور و گیربکس | لغزش کلاچ، سختی تعویض دنده | تعویض دیسک و صفحه کلاچ |
پلوس | بین گیربکس و چرخها | انتقال نیرو به چرخها | صدای تقتق هنگام پیچیدن | تعویض پلوس |
کمکفنر | اطراف چرخها | جذب ضربات جاده | پریدن خودرو روی دستاندازها، نشت روغن | تعویض کمکفنر |
سیبک فرمان | اتصال فرمان به چرخ | انتقال حرکت فرمان به چرخ | لقی فرمان، صدای تقتق | تعویض سیبک |
لنت ترمز | روی دیسک ترمز | ایجاد اصطکاک برای توقف | صدای سوت هنگام ترمز، افزایش مسافت توقف | تعویض لنت |
دیسک ترمز | روی چرخ | سطح تماس لنت ترمز | لرزش پدال ترمز هنگام ترمز | تراش یا تعویض دیسک |
باتری | زیر کاپوت | ذخیره و تأمین برق | ضعیف شدن چراغها، سخت استارت خوردن | تعویض باتری |
دینام | جلوی موتور | تولید برق و شارژ باتری | روشن شدن چراغ باتری، ضعیف شدن چراغها | تعویض یا بازسازی دینام |
تسمه تایم | جلو یا کنار موتور (داخل کاور) | هماهنگی میللنگ و میلسوپاپ | صدای غیرعادی، بد کار کردن موتور | تعویض در فواصل مشخص |
تسمه دینام | جلو یا کنار موتور | انتقال نیرو به دینام و کولر | صدای جیرجیر، روشن شدن چراغ باتری | تنظیم یا تعویض تسمه |
فیلتر روغن | زیر یا کنار موتور | تصفیه روغن موتور | کاهش فشار روغن، آلودگی موتور | تعویض همراه با روغن |
فیلتر هوا | داخل محفظه پلاستیکی روی موتور | تصفیه هوای ورودی | کاهش قدرت، افزایش مصرف سوخت | تعویض فیلتر |
فیلتر بنزین | زیر خودرو یا کنار موتور | تصفیه سوخت | بد استارت خوردن، کم آوردن در سربالایی | تعویض فیلتر |
شناخت قطعات خودرو و آگاهی از نشانههای خرابی آنها، نه تنها ترس از مراجعه به تعمیرگاه را کاهش میدهد، بلکه امکان تشخیص بهموقع مشکلات و جلوگیری از هزینههای سنگین را فراهم میکند. بسیاری از خرابیهای جدی موتور، مانند کوبش یا پارگی تسمه تایم، با نشانههای اولیهای همراه هستند که راننده آگاه میتواند آنها را شناسایی کرده و پیش از وقوع فاجعه، اقدام کند.
نگهداری صحیح از خودرو، شامل تعویض به موقع قطعات مصرفی مانند روغن موتور، فیلتر روغن، فیلتر هوا، تسمه تایم و شمعها، نقش تعیینکنندهای در افزایش عمر مفید خودرو و کاهش هزینههای تعمیرات دارد.
