بررسی جک بالابر هیدرولیکی؛ ستون فقرات تعمیرگاه‌های مدرن خودرو

فرض کنید خودرویی چند تنی درست بالای سر شما معلق است. اگر یک قطعه کوچک دچار نقص شود، چه اتفاقی رخ می‌دهد؟ این تصویر شاید برای یک راننده عادی ترسناک باشد، اما برای یک مکانیک حرفه‌ای، این صحنه‌ای روزمره و عادی است. راز این اطمینان خاطر، در فناوری ساده اما هوشمندانه‌ای نهفته است که از یک اصل فیزیکی بنیادین به نام قانون پاسکال بهره می‌برد: جک‌های بالابر هیدرولیکی.

این دستگاه‌ها که ستون فقرات هر تعمیرگاه خودرو محسوب می‌شوند، به مکانیک‌ها این امکان را می‌دهند تا با اعمال نیروی نسبتاً کمی، خودروهای چند تنی را به راحتی به ارتفاع دلخواه برسانند. پدال به بررسی دقیق این شاهکار مهندسی، از اصول فیزیک حاکم بر آن گرفته تا انواع، مزایا، معایب و اصول سرویس و نگهداری آن می‌پردازد تا این بار با دقت بیشتری به جک‌های بالابر هیدرولیکی بنگرید!

برای درک عملکرد جک هیدرولیک، نخست باید با قانون پاسکال که سنگ بنای تمام سیستم‌های هیدرولیک است، آشنا شویم. این قانون که توسط دانشمند فرانسوی، بلز پاسکال، در قرن هفدهم کشف شد، به زبانی ساده می‌گوید: فشار وارد شده به یک سیال محبوس و ساکن، بدون کاهش به تمام نقاط سیال و به دیواره‌های ظرف منتقل می‌شود.

در عمل، یک جک هیدرولیک از دو پیستون با اندازه‌های متفاوت تشکیل شده است که توسط یک محفظه پر از روغن (سیال هیدرولیک) به هم متصل شده‌اند. هنگامی که یک نیروی کوچک (F1) به پیستون کوچک (A1) وارد می‌شود، فشاری در سیال ایجاد می‌کند. بر اساس قانون پاسکال، این فشار (P) به‌طور کامل به پیستون بزرگ (A2) منتقل می‌شود؛ اما از آنجا که فشار برابر است با نیرو تقسیم بر مساحت (P = F/A)، اگر مساحت پیستون بزرگ بیشتر باشد، نیروی خروجی (F2) به همان نسبت افزایش می‌یابد.

به عبارت دیگر، یک جک هیدرولیک به عنوان یک مضاعف کننده نیرو عمل می‌کند. مکانیک با فشار دادن یک اهرم کوچک یا پدال، نیروی چند کیلوگرمی اعمال می‌کند تا خودرویی چند تنی را بلند کند. البته در این میان یک قانون پایستگی انرژی نیز وجود دارد. آنچه در نیرو به دست می‌آورید، در مسافت از دست می‌دهید. پیستون کوچک برای بالا بردن اندکی پیستون بزرگ، باید مسافت زیادی را طی کند.

جک‌های هیدرولیک در انواع مختلفی برای کاربردهای گوناگون طراحی شده‌اند. رایج‌ترین انواع مورد استفاده در تعمیرگاه‌های خودرو عبارت‌اند از:

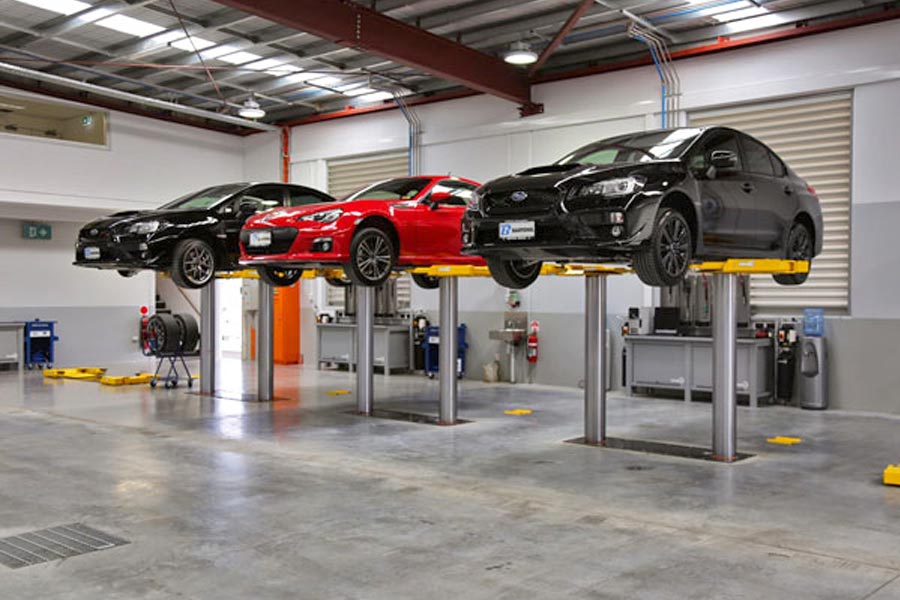

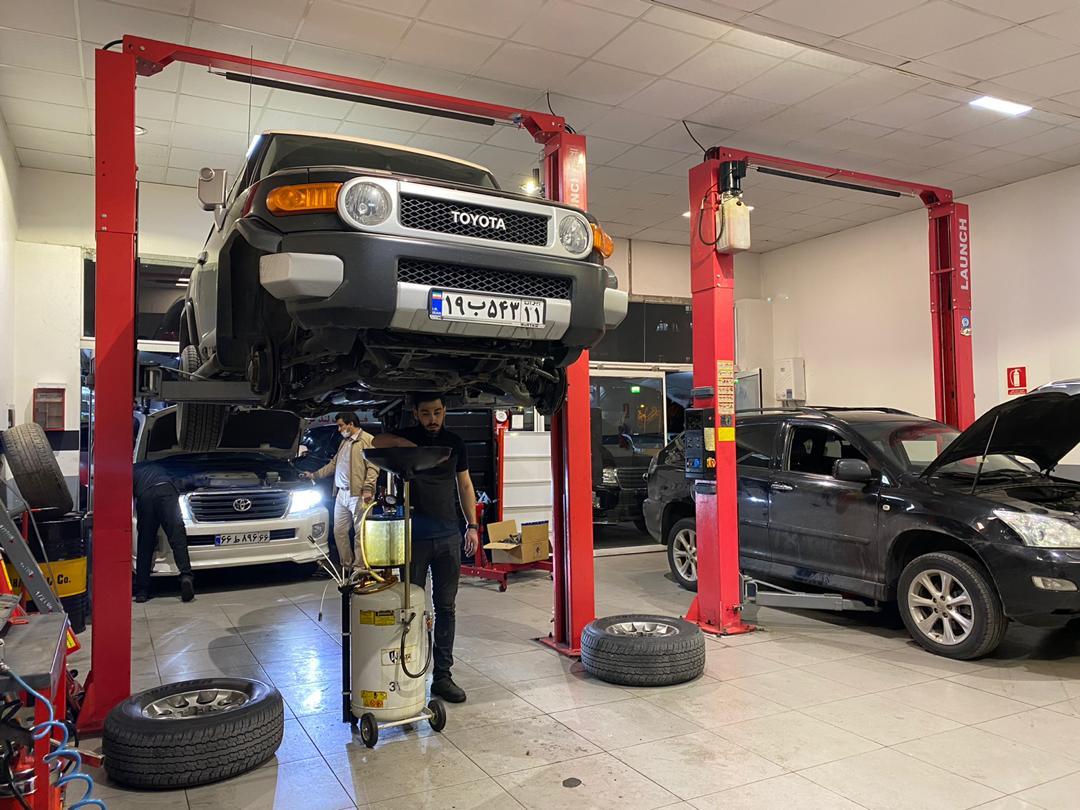

این نوع، رایج‌ترین سیستم بالابر در تعمیرگاه‌های تخصصی است. خودرو توسط بازوهایی که زیر شاسی یا نقاط مشخص شده آن قرار می‌گیرند، از روی زمین بلند می‌شود. جک‌های دو ستونه به‌طورمعمول به‌صورت الکتروهیدرولیک طراحی می‌شوند.

مزایا

• دسترسی عالی به تمام قسمت‌های زیر خودرو (تعویض روغن، اگزوز، گیربکس).
• ظرفیت بالابری بسیار بالا (معمولاً بین ۳ تا ۱۰ تن).
• پایداری بالا به دلیل طراحی کف‌های مستحکم و پروفیل دوبل.

معایب

• نیاز به فضای نصب زیاد و کف بتنی مستحکم.
• هزینه خرید و نصب اولیه بالا.
• عدم قابلیت حمل‌ونقل.

ویژگی‌های کلیدی محصولات تجاری

قفل مکانیکی ایمنی: مهم‌ترین ویژگی ایمنی چنین جک‌هایی محسوب می‌شود. این قفل به‌طور خودکار در فواصل ارتفاعی مشخص، مکانیسم بالابر را قفل می‌کند تا در صورت افت فشار روغن، خودرو سقوط نکند.

سیستم هیدرولیک کم‌صدا: استفاده از واحدهای هیدرولیک مدرن و فلنج دار روی ستون‌ها، صدای پس زمینه تعمیرگاه را کاهش می‌دهد.

در این نوع، خودرو روی یک سکوی جامد قرار می‌گیرد. این جک‌ها برای کارهایی که نیاز به دسترسی از زیر خودرو نیست (مانند ست کردن فرمان، تعویض لاستیک) و یا برای پارکینگ طبقاتی ایده‌آل هستند.

مزایا

• احساس امنیت بیشتر برای مکانیک (خودرو روی سکو قرار دارد نه روی بازوها).
• قابلیت جابجایی خودرو روی سکو با استفاده از صفحات لغزنده برای دسترسی به چرخ‌ها.

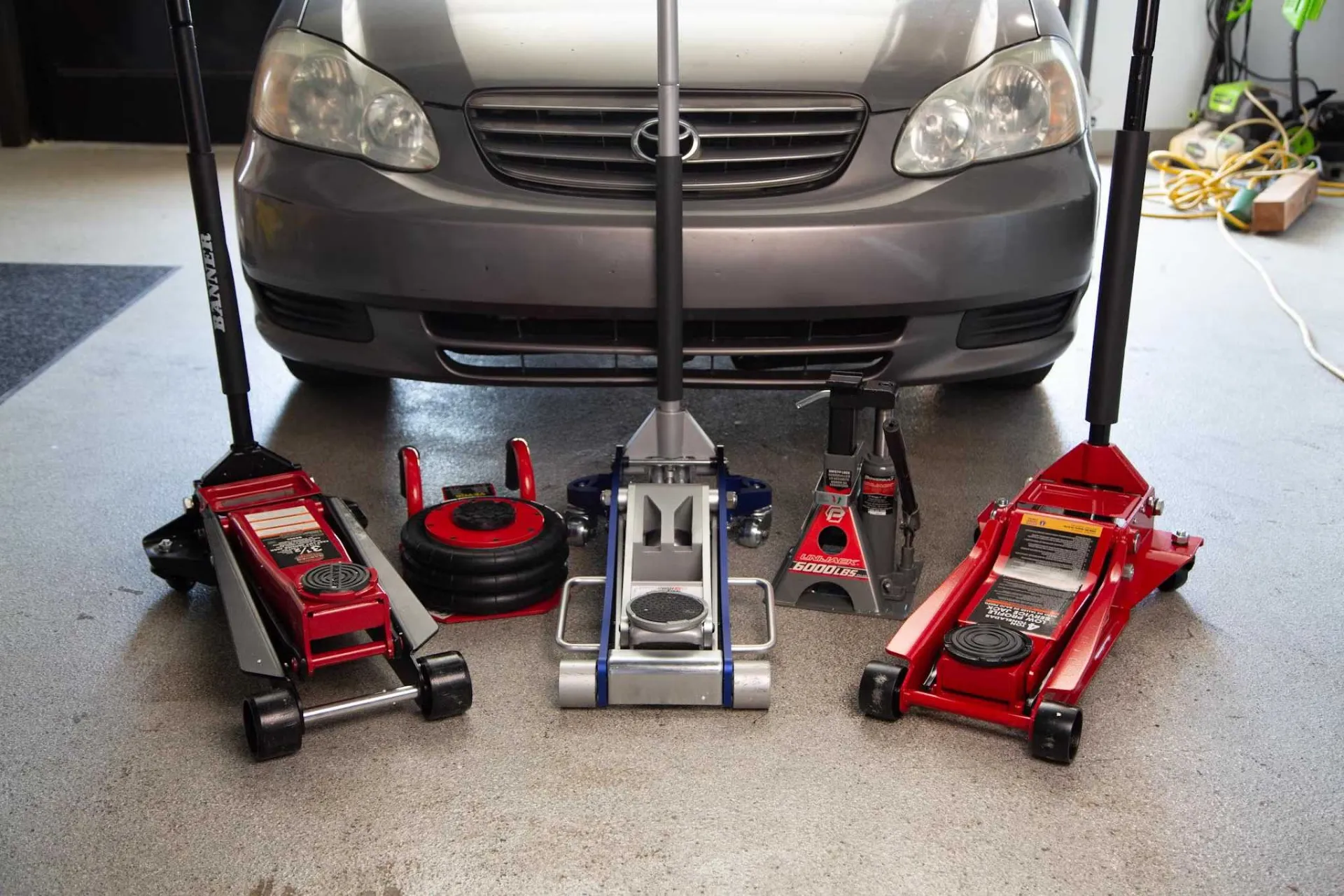

این جک‌ها قابل‌حمل هستند و برای بلند کردن سریع یک گوشه خودرو (مثلاً برای تعویض لاستیک) استفاده می‌شوند. آن‌ها بر اساس همان اصل پاسکال کار می‌کنند اما اندازه کوچک‌تری دارند. بسیاری از مدل‌های جک کف نیز مجهز به سیستم قفل مکانیکی هستند تا از پایین آمدن ناگهانی جلوگیری کنند.

ظرفیت بالابری فوق‌العاده: قدرت اصلی سیستم‌های هیدرولیک در توانایی آن‌ها برای جابجایی بارهای بسیار سنگین (اغلب تا ۵۰ تن یا بیشتر) با ساختاری نسبتاً جمع‌وجور است.

کنترل دقیق و حرکت نرم: بر خلاف سیستم‌های مکانیکی، جریان روغن هیدرولیک باعث حرکت نرم، یکنواخت و قابل‌کنترل صعود و نزول می‌شود که برای تنظیم دقیق ارتفاع خودرو حیاتی است.

طول عمر بالا: سیلندرهای هیدرولیک صنعتی در صورت نگهداری صحیح دارای طول عمر بسیار بالایی هستند و نیاز به نگهداری کمتری نسبت به سیستم‌های مکانیکی پیچیده دارند.

خطر نشت روغن: همان‌طور که اشاره شد، حلقه اصلی ضعف این سیستم‌ها، اتصالات و واشرها هستند. نشت روغن نه تنها باعث کثیفی و لغزندگی کف تعمیرگاه می‌شود، بلکه با کاهش فشار روغن، قدرت بالابری جک را نیز کاهش می‌دهد.

پیچیدگی و هزینه تعمیر: عیب‌یابی یک پمپ هیدرولیک یا سیلندر معیوب نیازمند تخصص دارد و قطعات جایگزین آن گران‌قیمت هستند.

وابستگی به برق: جک‌های سقفی دستی مستقل هستند، اما بالابرهای دو یا چهار ستونه وابسته به برق سه فاز یا تک فاز هستند و در زمان قطعی برق بدون حرکت می‌مانند.

برای اینکه یک بالابر هیدرولیک همیشه در شرایط ایده‌آل باقی بماند، رعایت یک برنامه نگهداری منظم حیاتی است. روغن هیدرولیک خون حیاتی این سیستم بوده و تمیزی آن شرط اول عملکرد صحیح است.

طرز نگهداری جک بالابر هیدرولیکی

تعویض روغن هیدرولیک: اکثر تولیدکنندگان تعویض اولین روغن را پس از ۲۰۰۰ ساعت کارکرد و سپس هر ۲۰۰۰ ساعت یا یک سال یک‌بار توصیه می‌کنند. برای دستگاه‌های پرمصرف تجاری، این بازه ممکن است هر ۸۰۰ تا ۱۰۰۰ ساعت باشد. این کار باید با سیستم گرم (روان شدن روغن) انجام شود تا رسوبات کف مخزن تخلیه گردند.

تعویض فیلتر: فیلترهای روغن باید هر ۵۰۰ ساعت یا زمانی که نشانگر آلودگی اعلام کرد، تعویض شوند. هرگز فیلترهای کاغذی را تمیز نکنید؛ آن‌ها مصرفی هستند.

بازرسی قفل‌های مکانیکی: مهم‌ترین بخش بازرسی روزانه به شمار می‌رود. اطمینان حاصل کنید که قفل هر ستون به درستی در دندانه‌ها قفل می‌کند.

بررسی نشتی: زیر مجموعه هیدرولیک و شیلنگ‌ها را از نظر هرگونه رطوبت یا چکیدن روغن بررسی کنید.

سرویس دوره‌ای کابل‌های اطمینان: در جک‌های دو ستونه، کابل‌های زیر دستگاه که تعادل دو بازو را حفظ می‌کنند، باید تنظیم و از نظر ساییدگی چک شوند.

قانون اول در استفاده از جک‌های بالابر این است که هیچ‌گاه به قدرت هیدرولیک به تنهایی اعتماد نکنید. سیستم هیدرولیک ممکن است به دلایل مختلف (شکستن شلنگ، فرسودگی واشر، نشتی یا فراموشی اهرم) دچار افت فشار شود. برای حفظ ایمنی، سیستم‌های صنعتی مجهز به قفل‌های مکانیکی هستند. این قفل‌ها با مکانیسم فنری یا اصطکاکی، به محض توقف بالابر، وزن خودرو را روی قطعات فولادی منتقل می‌کنند و وابستگی به فشار روغن را از بین می‌برند. یک مکانیک حرفه‌ای هرگز خودرو را تنها روی فشار بندهای روغن رها نمی‌کند.

جک‌های بالابر هیدرولیکی تعمیرگاه‌ها، نقطه اوج سادگی و قدرت در مهندسی مکانیک هستند. با تکیه بر یک قانون فیزیک ساده (قانون پاسکال) و بهره‌مندی از دوام فلزات و خاصیت ارتجاعی روغن، توانسته‌اند کار در زیر خودرو را از یک مانع طاقت‌فرسا به یک وظیفه روزمره و ایمن تبدیل کنند. درک اصول عملکرد، انواع مختلف و مهم‌تر از همه، پایبندی به اصول سرویس و نگهداری و ایمنی، نه تنها طول عمر این ابزار کاربردی را افزایش می‌دهد، بلکه خط قرمز محافظت از جان انسان‌ها در محیط کار است.
