تفاوت‌های ساختاری و کاربردی ECU و BCM در خودرو

در خودروهای مدرن، بخش قابل‌توجهی از عملکرد خودرو توسط واحدهای کنترل الکترونیکی مدیریت می‌شود. ECU و BCM از مهم‌ترین این واحدها هستند که وظایف متفاوتی دارند، اما برای عملکرد صحیح خودرو باید با یکدیگر و سایر ماژول‌ها در ارتباط باشند.

ECU ،مخفف واحد کنترل الکترونیکی، به مجموعه‌ای از واحدهای کنترلی گفته می‌شود که وظیفه مدیریت بخش‌هایی مانند موتور، گیربکس، ترمزها و برخی سیستم‌های مرتبط با راندمان و آلایندگی را بر عهده دارند. در مقابل، BCM، ماژول کنترل بدنه، مسئول مدیریت تجهیزات بدنه و امکانات رفاهی خودرو است؛ از چراغ‌ها و قفل مرکزی گرفته تا شیشه‌های برقی، سیستم هشدار و برخی عملکردهای داخلی.

هر دو ماژول از طریق شبکه‌هایی مانند CAN و LIN با یکدیگر و سایر واحدهای کنترل ارتباط برقرار می‌کنند. تفاوت اصلی این است که ECU معمولا به پردازش سریع و کنترل‌های لحظه‌‎ای نیاز دارد درحالی‌که BCM بیشتر بر مدیریت وضعیت، توالی عملکردها و مصرف انرژی تمرکز می‌کند.

بنابراین ECU وظیفه کنترل عملکرد فنی خودرو را بر عهده دارد؛ مثلا ECU موتور با دریافت اطلاعات سنسورها تعیین می‌کند چه مقدار سوخت تزریق شود و جرقه چه زمانی اتفاق بیفتد اما BCM تجهیزات بدنه و رفاهی خودرو را مدیریت می‌کند؛ مثل قفل درها، چراغ‌ها، شیشه‌های برقی و آینه‌ها.

ECU داده‌های سنسورها را دریافت و با استفاده از الگوریتم‌های ازپیش تعیین‌شده، پردازش می‌کند و فرمان لازم را به عملگرها می‌دهد. در یک موتور، این فرایند می‌تواند شامل کنترل موارد زیر باشد:

• تزریق سوخت

• زمان‌بندی احتراق

• مدیریت دور موتور

• هماهنگی با سیستم‌هایی مانند ABS و ESP

• و...

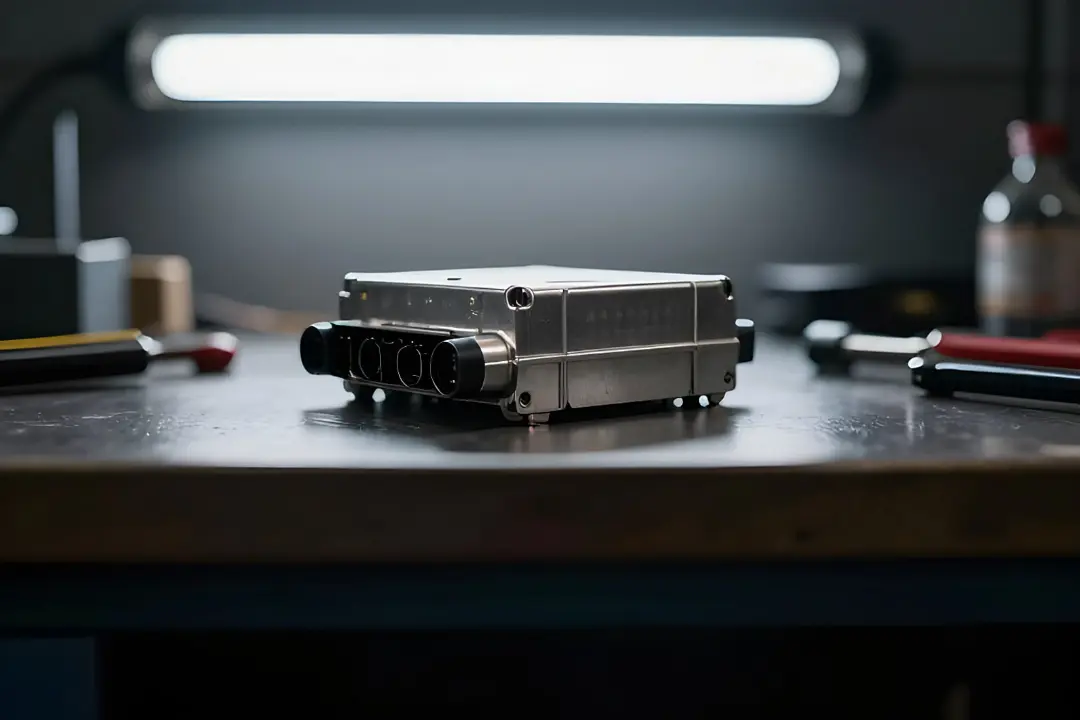

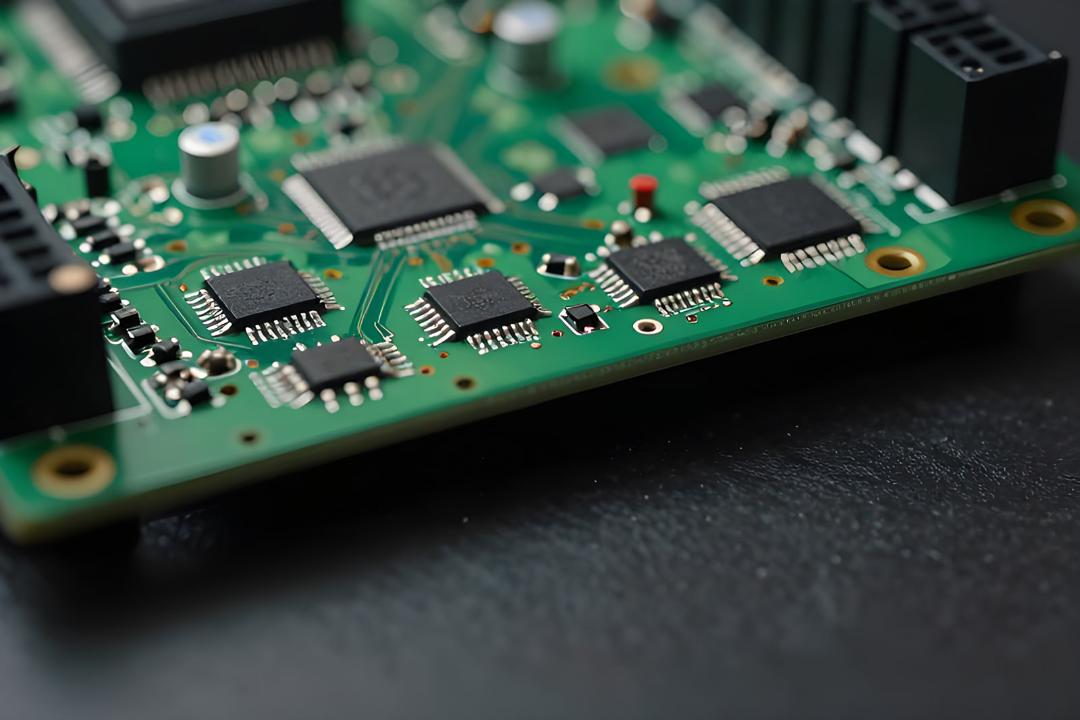

ساختار سخت‌افزاری ECU معمولا شامل میکروکنترلر، حافظه مربوط به کالیبراسیون و نقشه‌های سوخت و احتراق، مبدل‌های آنالوگ به دیجیتال، واسط‌های ارتباطی و مدارهای حفاظتی می‌شود. نرم‌افزار ECU نیز باید با دقت و قابلیت اطمینان بالا طراحی شود زیرا خطا در منطق کنترلی می‌تواند بر عملکرد موتور و ایمنی خودرو تأثیر بگذارد.

در خودرویی با موتور تزریق مستقیم، با فشردن پدال گاز، اطلاعات سنسور موقعیت دریچه گاز، فشار هوا و دمای هوای ورودی به ECU ارسال می‌شود. ECU این اطلاعات را پردازش کرده و زمان تزریق سوخت و زاویه احتراق را محاسبه می‌کند و سپس به انژکتورها و کویل‌ها فرمان می‌دهد.

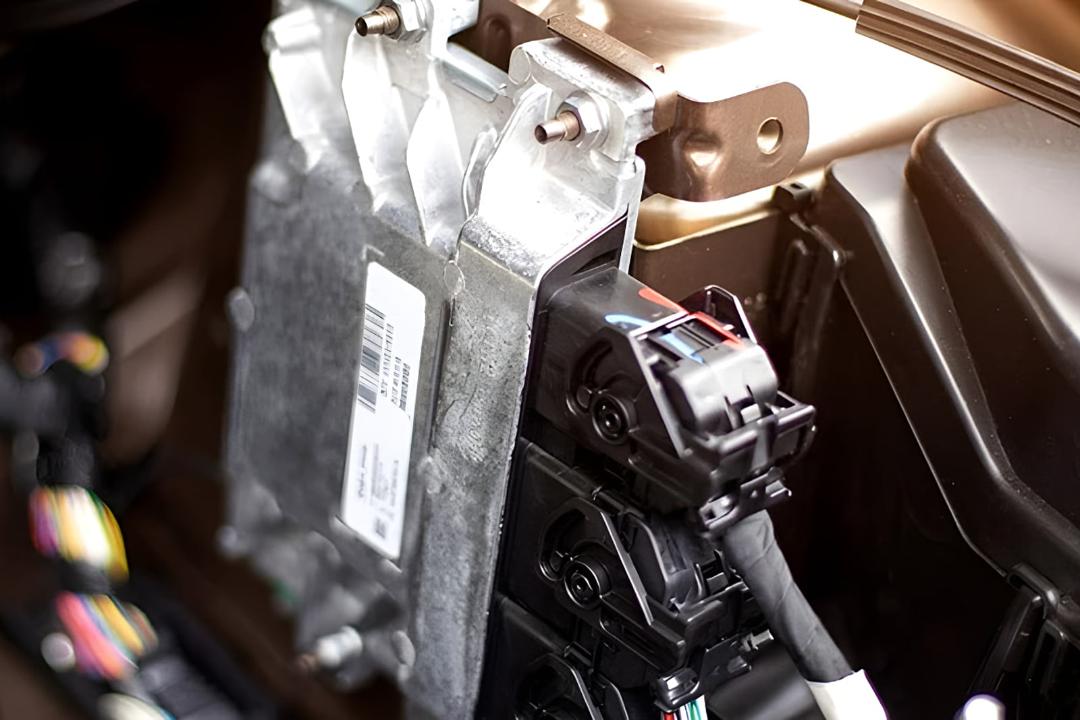

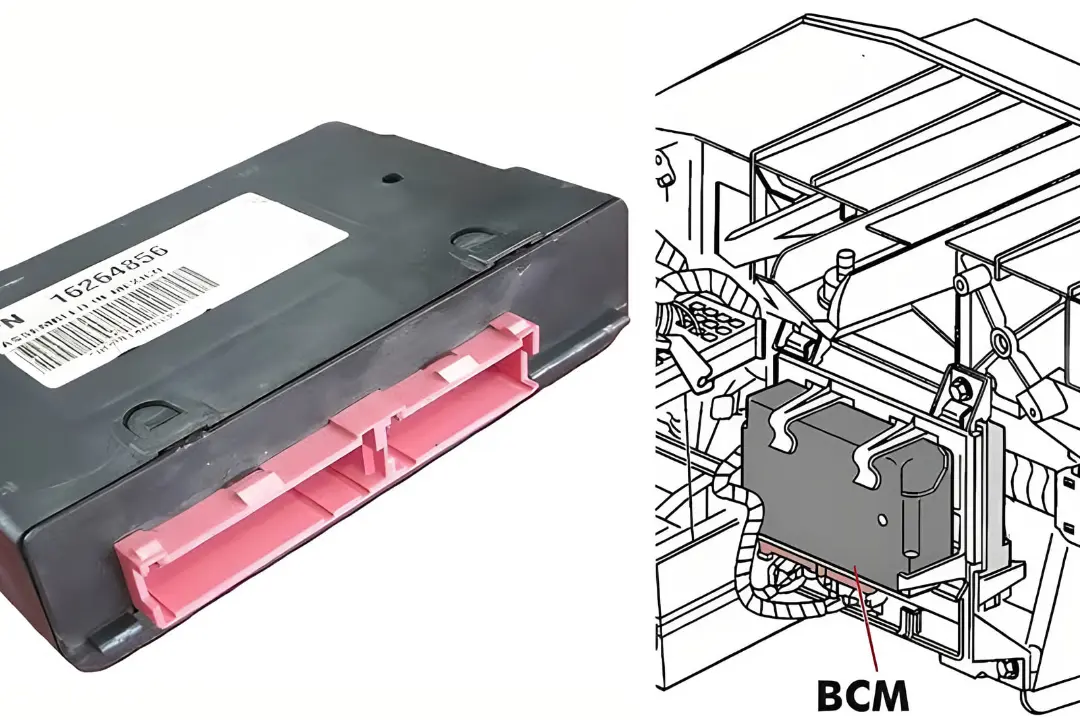

BCM مدیریت تجهیزات الکتریکی دیگر و بسیاری از امکانات رفاهی خودرو را بر عهده دارد. مهم‌ترین وظایف آن شامل موارد زیر است:

• کنترل چراغ‌های داخلی و خارجی

• مدیریت قفل مرکزی

• کنترل شیشه‌های برقی

• مدیریت موتورهای آینه
• و...

مدیریت مصرف انرژی نیز در این ماژول اهمیت زیادی دارد تا هنگام خاموش بودن خودرو، مصرف برق اضافی باعث تخلیه باتری نشود. BCM می‌تواند ورودی‌ها و خروجی‌های متعددی داشته باشد و در برخی خودروها قابلیت‌هایی مانند مدیریت ریموت، ورود بدون کلید و برخی تنظیمات کاربری نیز در آن قرار گرفته است.

هنگام فعال شدن سیستم ورود بدون کلید، BCM سیگنال مربوط به قفل یا باز شدن خودرو را پردازش می‌کند و می‌تواند برای تأیید عملکرد، چراغ‌ها را نیز فعال کند. به این ترتیب سیستم خوش‌آمدگویی و قفل مرکزی با هماهنگی درست فعال می‌شوند. در صورت وجود مشکل در سنسور در، ماژول می‌تواند کد خطا ثبت کند.

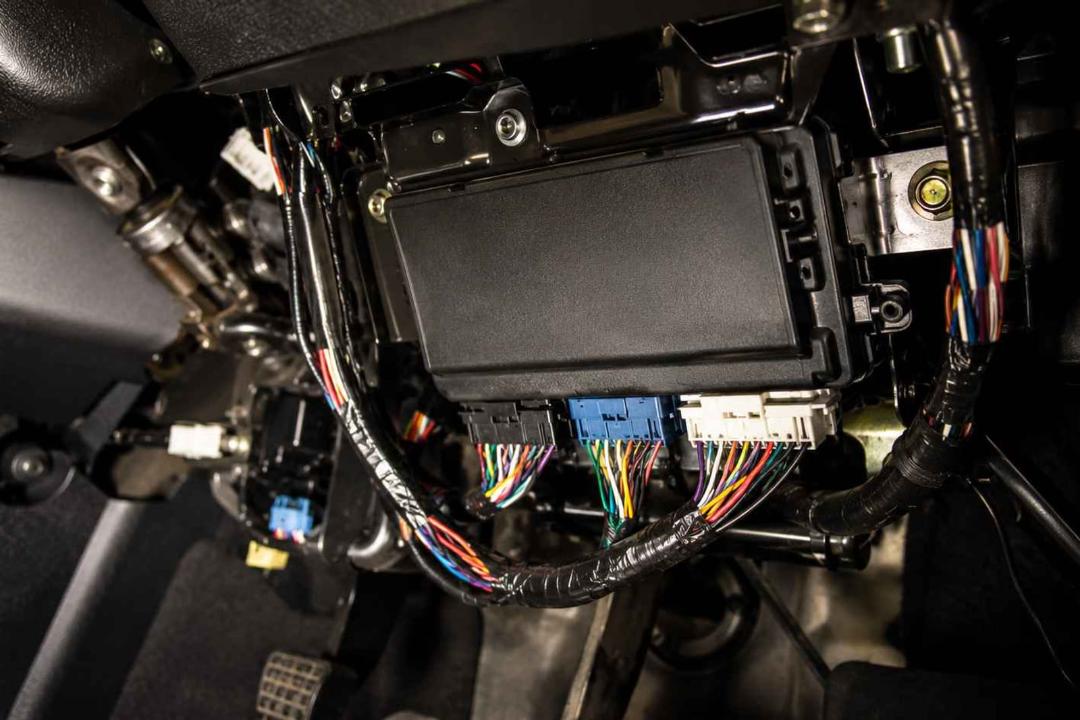

تعویض یا برنامه‌ریزی مجدد BCM نیز تنها به نصب سخت‌افزار جدید محدود نمی‌شود. تنظیمات کارخانه و پیکربندی مربوط به تجهیزات خودرو باید به‌درستی اعمال شوند؛ در غیر این صورت ممکن است عملکرد قفل‌ها یا ریموت مختل شود. در عیب‌یابی BCM، علاوه بر خود ماژول، باید شبکه CAN، کابل‌کشی و نقاط اتصال زمین نیز بررسی شوند؛ زیرا مشکلات تغذیه و گراندینگ می‌توانند علائمی مشابه خرابی ماژول ایجاد کنند.

تفاوت اصلی این دو ماژول به حوزه‌ای مربوط می‌شود که کنترل می‌کنند. ECU بیشتر مسئول کنترل عملکردی و دینامیکی خودرو است، در حالی که BCM مدیریت بدنه و تجهیزات رفاهی را بر عهده دارد.

با وجود این تفاوت‌ها، هر دو ماژول برای عملکرد خودرو اهمیت دارند. خرابی ECU می‌تواند باعث کاهش قدرت، افزایش آلایندگی یا حتی روشن نشدن موتور شود. خرابی BCM نیز می‌تواند عملکرد چراغ‌ها، قفل مرکزی یا سیستم‌های امنیتی را مختل کند.

عیب‌یابی این دو ماژول باید به‌صورت مرحله‌ای انجام شود. اولین قدم، بررسی موارد پایه مانند باتری، فیش‌ها، کابل‌ها و اتصالات زمین است؛ زیرا بسیاری از مشکلات الکترونیکی از تغذیه نامناسب یا اتصال زمین ضعیف ناشی می‌شوند. پس از آن باید با دستگاه دیاگ سازگار با خودرو، کدهای DTC خوانده شوند. سپس ولتاژ و مقاومت ورودی‌ها و خروجی‌های مشکوک با مقادیر مرجع مقایسه می‌شود. در ECU، در صورت وجود مشکل نرم‌افزاری یا فلش ناقص، پیش از تعویض سخت‌افزار باید امکان بارگذاری مجدد نرم‌افزار یا به‌روزرسانی کالیبراسیون بررسی شود. در BCM نیز تطابق پیکربندی ماژول با آپشن‌های خودرو اهمیت ویژه‌ای دارد.

برای عیب‌یابی تخصصی‌تر، استفاده از موارد زیر می‌تواند ضروری باشد:

• دستگاه دیاگ و پروتکل‌های OBD2/CAN

• مولتی‌متر

• اسیلوسکوپ

• ابزار ثبت و تحلیل CAN Bus

• ابزار فلش و برنامه‌ریزی ماژول‌ها

بله؛ اختلال در ارتباط میان BCM و ECU می‌تواند علائمی ایجاد کند که در نگاه اول به ECU مربوط به نظر برسند. برای مثال، اگر اطلاعات موردنیاز از طریق شبکه به‌درستی منتقل نشود، ECU ممکن است کد خطا ثبت کند یا حتی چراغ هشدار موتور را روشن کند. در چنین شرایطی، پیش از تعویض ECU باید شبکه CAN، تغذیه، اتصالات و کدینگ ماژول‌ها بررسی شوند.

تعویض این ماژول‌ها معمولا به نصب قطعه جدید محدود نمی‌شود. ماژول جدید ممکن است به پیکربندی، کدینگ و برنامه‌ریزی مجدد نیاز داشته باشد. در مورد BCM، تنظیمات مربوط به آپشن‌ها، قفل مرکزی و ریموت باید با مشخصات خودرو مطابقت داشته باشد. در ECU نیز اطلاعات و تنظیمات موردنیاز باید به ماژول جدید منتقل یا مجددا برنامه‌ریزی شود.

عدم انجام صحیح این مراحل می‌تواند باعث از کار افتادن برخی امکانات، ناسازگاری عملکردی یا ایجاد خطا در شبکه خودرو شود. به همین دلیل، تعویض و برنامه‌ریزی ماژول‌ها بهتر است با تجهیزات تخصصی سازنده و توسط تکنسین مجرب انجام شود.

نگهداری منظم می‌تواند از بسیاری از مشکلات الکترونیکی جلوگیری کند. بررسی وضعیت باتری، اتصالات، نقاط زمین و جلوگیری از ورود آب و رطوبت به محفظه ماژول‌ها از اقدامات مهم هستند. همچنین هنگام فلش یا به‌روزرسانی نرم‌افزار باید ولتاژ تغذیه کاملا پایدار باشد؛ در صورت مشاهده علائمی مانند عملکرد نامنظم قفل‌ها، شیشه‌ها یا افت ولتاژ، بهتر است مشکل در مراحل اولیه بررسی شود.

برخی بررسی‌های اولیه مانند کنترل باتری، فیوزها، فیش‌ها و اتصالات را می‌توان بدون تجهیزات تخصصی انجام داد اما برای مواردی مانند خواندن DTC، تحلیل CAN Bus، فلش نرم‌افزار یا برنامه‌ریزی مجدد ماژول، تجهیزات و دانش تخصصی لازم است. فلش غیراستاندارد یا قطع و وصل نادرست کابل‌ها می‌تواند مشکلات پیچیده‌تری ایجاد کند یا حتی به ماژول آسیب دائمی بزند؛ بنابراین عملیات نرم‌افزاری و برنامه‌ریزی ECU و BCM بهتر است توسط تکنسین متخصص انجام شود.

چون نوع کاری که این دو انجام می‌دهند از نظر مهندسی متفاوت است؛ برای نمونه، ECU موتور دائما با سرعت بالا داده‌های سنسورها را پردازش می‌کند و در چند میلی‌ثانیه درباره سوخت، جرقه و عملکرد موتور تصمیم می‌بگیرند؛ درحالی‌که BCM بیشتر با اتفاقاتی مثل «در باز شد»، «راننده قفل را زد»، «چراغ روشن شود» و... سروکار دارد و باید تعداد زیادی ورودی و خروجی بدنه و مصرف برق را مدیریت کند. جدا کردن این دو باعث می‌شود هر ماژول برای کار خودش بهینه، قابل‌اعتمادتر و قابل‌عیب‌یابی‌تر باشد و خرابی یا تغییر در یک بخش، کل سیستم را درگیر نکند. ضمن اینکه در خودروهای امروزی ماجرا حتی گسترده‌تر شده و معمولا چندین ECU و ماژول تخصصی وجود دارد، نه فقط یک ECU و یک BCM!

ECU و BCM دو بخش متفاوت اما مکمل در معماری الکترونیکی خودرو هستند. ECU بر کنترل موتور و دیگر سیستم‌های دینامیکی تمرکز دارد و BCM مدیریت تجهیزات بدنه، امکانات رفاهی و بخشی از مصرف انرژی را بر عهده می‌گیرد.

برای عیب‌یابی هر دو، بهتر است کار از موارد پایه مانند باتری، اتصالات و زمین آغاز شود و سپس با استفاده از دیاگ، کدهای خطا و ارتباطات شبکه بررسی شوند. در صورت نیاز به فلش، کدینگ یا برنامه‌ریزی مجدد نیز استفاده از تجهیزات و دستورالعمل‌های رسمی سازنده اهمیت زیادی دارد.
