تسمه تایم را به‌موقع تعویض کنید

نگهداری خودرو مهم‌ترین نقش را در طول عمر این وسیله و هزینه‌های آن برای مالک دارد. در مقاله قبل در خصوص روغن‌موتور و اهمیت تعویض به‌موقع آن و لزوم استفاده از انواع مرغوب نوشتیم و تجربه یک دستگاه آزرا را که بر اثر بی‌توجهی به این موارد آسیب دیده بود را بنوشته تحریر در آوردیم. این بار می‌خواهیم به بررسی تسمه تایم و تعویض آن و اشتراک یک تجربه عملیاتی از این بخش مهم از خودرو بپردازیم.

تعویض تسمه تایم
تعویض تسمه تایم

تسمه تایمینگ چیست؟

تسمه تایمینگ تسمه ای است که وظیفه هماهنگ کردن حرکت میل‌لنگ با میل‌سوپاپ را دارد وظیفه میل‌سوپاپ نیز باز و بسته کردن سوپاپ‌ها در زمان مناسب است. جایگیری میل‌سوپاپ نیز در خودروهای مختلف متفاوت است. ولی معمولاً این قطعه در سرسیلندر قرار دارد. تسمه تایم نیرو را از دنده تایمینگ سر میل‌لنگ گرفته و به دنده تایمینگ میل‌سوپاپ انتقال می‌دهد. جایگیری صحیح تسمه تایم نیز از اهمیت زیادی برخوردار است و اگر تسمه تایم یک یا چند دندانه جابجا شود زمان باز بودن سوپاپ‌ها به هم ریخته و در کار موتور اختلال پیش می‌آید.

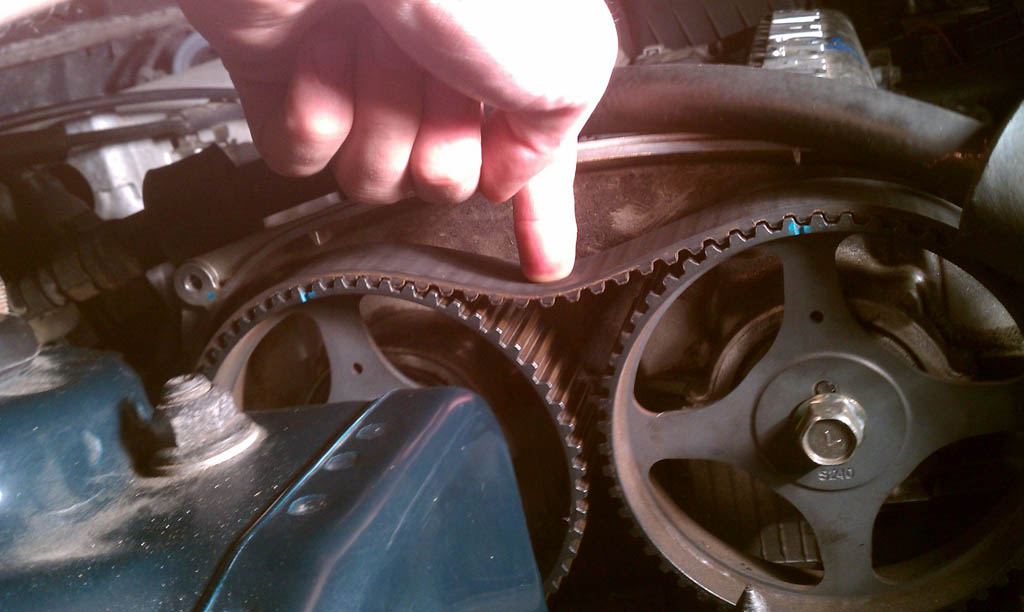

تعویض تسمه تایم

مسئله بعدی میزان سفتی تسمه تایم است که معمولاً با استفاده از هرزگرد تنظیم می‌شود و سفت کردن بیش از اندازه آن سبب تولید صدای زوزه در موتور و کاهش راندمان می‌شود.

دیاگرام تسمه تایم
ابعاد تسمه تایم بسته به نوع خودرو متفاوت است ولی در ساده‌ترین حالت یعنی SOHC تسمه تنها به فولی سر میل‌لنگ و فولی میل‌سوپاپ وصل است و در حالت ِ DOHC تعداد میل‌سوپاپ به دو عدد افزایش یافته است. در برخی خودروها و اکثرا شش سیلندرها نیز زنجیر تایم جایگزین تسمه تایم شده که خود مبحث جداگانه است. البته استثنائاتی نیز وجود دارد برای مثال میتسوبیشی پاجرو با وجود داشتن موتور شش سیلندر وی شکل زنجیر تایم ندارد و از تسمه تایم استفاده می‌کند که البته سبب کارکرد نرم‌تر موتور شده است. لازم به ذکر است که در خودروهای سنگین بجای تسمه یا زنجیر از دنده تایمینگ استفاده می‌شود البته دنده تایمینگ در بعضی خودروهای سواری و موتورسیکلت‌های دهه ۷۰ نیز به چشم می‌خورد.

محل قرارگیری تسمه تایمینگ خودرو

عواقب تعلل در تعویض تسمه تایم

تسمه تایم معمولاً پس از فرسوده شدن دچار پارگی می‌شود. در بهترین حالت پاره شدن تسمه تایم می‌تواند تنها سبب خاموش شدن خودرو شود و با مراجعه به تعمیرگاه می‌توان به‌راحتی نسبت به تعویض آن اقدام کرد اما میزان خسارت بسته به نوع طراحی موتور متفاوت است و در برخی خودروها در صورت پارگی تسمه تایم سبب کج شدن سوپاپ‌ها می‌شود که برای رفع آن نیاز به باز کردن کامل سرسیلندر است. دلیل این امر نیز این است که با پاره شدن تسمه، زمان باز بودن سوپاپ‌ها به هم خورده و چند تایی از سوپاپ‌ها در زمان رسیدن پیستون به نقطه مرگ بالایی باز می‌مانند که در این حالت پیستون با برخورد با سوپاپ سبب کج شدن آن می‌شود و یا حتی در برخی از موارد دیده شده که در اثر ضربه پیستون به سوپاپ خود پیستون دچار شکستگی می‌شود.

جهت نصب تسمه تایم خودرو
چندی قبل یک دستگاه پژو ۲۰۶ صندوقدار با موتور ۱.۶ لیتری به تعمیرگاه مراجعه کرد که به دلیل پارگی تسمه تایم موتور از کار افتاده بود. با باز کردن سرسیلندر مشاهده شد که ۸ عدد از ۱۶ سوپاپ خودرو با پیستون برخورد کرده و کج شده‌اند. پیستون نیز در محل برخورد آسیب جزئی دیده بود. از این رو ما جهت برطرف کردن مشکل پروسه باز کردن سر سیلندر را پیش گرفتیم بعد باز کردن و خارج کردن مجموعه ی سرسیلندر از روی بلوکه سیلندر جهت تعمیرات لازم روی سرسیلندر اقدام کردیم. اقدامات انجام شده شامل موارد زیر بود:

  • بازدید تایپیت های هیدرولیکی
  • بازدید گیت و سیت سوپاپ‌ها
  • بازدید سوپاپ‌ها از لحاظ نشتی و آب‌بندی بودن با سیت و تعویض سوپاپ‌های کج شده
  • بازدید کف سرسیلندر از لحاظ تاب‌دیدگی

و اقداماتی که روی بلوک سیلندر انجام شد نیز به شرح زیر می‌باشد:

  • بازدید پیستون‌ها و حصول اطمینان ازلحاظ وجود شکستگی
  • چک کردن میزان خلاصی پیستون در داخل سیلندر

پس از برطرف کردن معایب فوق و در مرحله آخر نیز با جایگزینی تسمه تایم و هرزگرد و تسمه سفت کن جدید کار تعمیرات خودرو به اتمام رسید.

سرسیلندر قبل و بعد از برداشتن میل‌سوپاپ‌ها
سرسیلندر قبل و بعد از برداشتن میل‌سوپاپ‌ها
نحوه ی خارج کردن استکان تایپیت هیدرولیکی با استفاده از آهن‌ربا
نحوه ی خارج کردن استکان تایپیت هیدرولیکی با استفاده از آهن‌ربا
بررسی استکان تایپیت های هیدرولیک
بررسی استکان تایپیت های هیدرولیک
بازماندن سوپاپ‌ها بر اثر کج شدن
بازماندن سوپاپ‌ها بر اثر کج شدن
محل برخورد پیستون با سوپاپ
محل برخورد پیستون با سوپاپ
تسمه تایم پاره شده
تسمه تایم پاره شده
سوپاپ‌های کج شده در کنار سوپاپ‌های سالم
سوپاپ‌های کج شده در کنار سوپاپ‌های سالم
سوپاپ کج شده بر اثر ضربه
سوپاپ کج شده بر اثر ضربه

هزینه این تعمیرات روی ۲۰۶ TU5 حدود سه  و نیم میلیون تومان تمام می‌شود حال آنکه اگر مالک نسبت به تعویض به‌موقع تسمه تایم اقدام کند هزینه پرداختی حداکثر ۸۰۰ هزار تومان خواهد شد. که این تفاوت هزینه اهمیت لزوم توجه به سرویس‌های دوره ای را نشان می‌دهد. برای ۲۰۶ TU5 معمولاً تسمه تایم باید در کیلومتر ۶۵۰۰۰ کیلومتر و یا هر ۵ سال یک‌بار تعویض شود که در خودروی مورد بحث راننده تا ۱۲۰۰۰۰ کیلومتر تسمه را استفاده کرده بود که ریسک بزرگی است. اما این کیلومتر تعویض در خودروهای مختلف متفاوت است و ما برحسب تجربه کار کیلومتر تعویض تسمه تایم چند خودروی مختلف بازار کشور را در جدول زیر برای شما می‌آوریم البته این کیلومترها ممکن است متفاوت با کاتالوگ خودرو باشد اما با شرایط آب و هوایی و ترافیکی شهر تهران این کیلومترها کیلومتر مناسبی برای تعویض تسمه تایم است:

نوع خودرو کیلومتر تعویض تسمه تایم
میتسوبیشی پاجرو ۱۹۹۲_۲۰۰۸ ۱۰۰۰۰۰
میتسوبیشی گالانت ۱۹۹۲_۱۹۹۳ ۸۵۰۰۰
میتسوبیشی لنسر ۱۹۹۰_۱۹۹۳ ۹۰۰۰۰
هیوندای آوانته ۱۰۰۰۰۰
هیوندای ورنا ۶۵۰۰۰
کیا ریو ۶۵۰۰۰
مزدا ۳۲۳ ۷۰۰۰۰
تویوتا کرولا ۲۰۰۵_۲۰۱۲ ۹۰۰۰۰
فولکس‌واگن کدی ۸۵۰۰۰
فولکس‌واگن گل ۸۵۰۰۰
پژو ۲۰۶ TU۳ ۱.۴ لیتری ۷۰۰۰۰
پژو ۴۰۵ ۶۰۰۰۰
پراید ۱۰۰۰۰۰
رنو مگان ۲۰۰۰ ۶۰۰۰۰
رنو لوگان (تندر) ۴۰۰۰۰
سیتروئن زانتیا ۶۵۰۰۰
