مهندسی بی نهایت هواپیمای رادارگریز F-117 نایت هاک؛ تاریخچه و فناوری‌های شاهین سیاه

در تاریخ هوانوردی نظامی، کمتر هواپیمایی مانند لاکهید F-117 نایت‌هاوک توانسته است مفهوم طراحی و اجرای عملیات هوایی را تغییر دهد. این هواپیمای آمریکایی با بدنه‌ای زاویه‌دار، ظاهری غیرمعمول و فناوری پنهان‌کاری راداری، برای مأموریتی مشخص ساخته شد: نفوذ به مناطق تحت حفاظت سامانه‌های پدافند هوایی و انهدام اهداف مهم زمینی، پیش از آنکه دشمن بتواند هواپیما را شناسایی و رهگیری کند.

F-117 برخلاف دیگر هواپیماهای سری F ارتش امریکا، برای نبرد هوایی با هواپیماهای دشمن طراحی نشده بود. این پرنده در اصل یک هواپیمای جاسوسی و بمب‌افکن تاکتیکی پنهان‌کار محسوب می‌شد که بقای خود را بیش از هر چیز به کاهش سطح مقطع راداری، برنامه‌ریزی دقیق مسیر پرواز و حمل سلاح در محفظه داخلی وابسته می‌کرد.

نخستین پرواز این هواپیما در ۱۸ ژوئن ۱۹۸۱ انجام شد و نخستین یگان عملیاتی آن در اکتبر ۱۹۸۳ به آمادگی رزمی رسید. F-117 در جنگ خلیج فارس، بعد حمله عراق به کویت، شهرت جهانی کسب کرد و نشان داد که فناوری رادارگریز می‌تواند شیوه نفوذ به حریم هوایی دشمن را متحول کند. مجموعاً ۵۹ فروند از نمونه تولیدی F-117A ساخته شد و این هواپیما در سال ۲۰۰۸ رسماً از خدمت عملیاتی بازنشسته شد. آخرین پرواز F-117 هفته پیش در مهرماه ۱۴۰۵ به پایان رسید و این شاهکار مهندسی، به موزه رفت.

برای درک اهمیت F-117 باید به تغییرات جنگ هوایی در دهه ۱۹۷۰ میلادی بازگردیم. در آن دوران، توسعه رادارهای پیشرفته و موشک‌های زمین‌به‌هوای هدایت‌شونده به یکی از مهم‌ترین تهدیدهای هواپیماهای نظامی تبدیل شده بود. پیشرفت سامانه‌های دفاع هوایی شوروی و گسترش آن‌ها در کشورهای متحد این کشور، هزینه نفوذ به حریم هوایی دشمن را افزایش می‌داد.

جنگ یوم کیپور در سال ۱۹۷۳ نمونه‌ای مهم از این تحول بود. موشک‌های زمین‌به‌هوای ساخت شوروی که در اختیار مصر و سوریه قرار داشتند، خسارات قابل توجهی به هواپیماهای رژیم صهیونیستی وارد کردند. این تجربه نشان داد که حتی هواپیماهای پیشرفته نیز در برابر شبکه‌های یکپارچه راداری و موشکی آسیب‌پذیر هستند.

در چنین شرایطی، طراحان نظامی آمریکا با دو رویکرد اصلی روبه‌رو شدند. راه نخست، توسعه هواپیماهایی بود که در ارتفاع بسیار پایین پرواز کنند و با استفاده از عوارض زمین، شناسایی راداری را دشوار سازند. بمب‌افکن B-1 لنسر بخشی از مسیر توسعه‌ای مرتبط با چنین نیازهایی بود.

راه دوم، کاهش احتمال شناسایی هواپیما از طریق تغییر شکل بدنه و کنترل بازتاب امواج راداری بود. این رویکرد در نهایت به تولد F-117 منجر شد؛ هواپیمایی که به‌جای تکیه صرف بر سرعت بالا یا پرواز در ارتفاع پایین، برای کاهش قابلیت شناسایی طراحی شده بود.

یکی از مهم‌ترین بخش‌های داستان توسعه F-117 به تحقیقات ریاضی درباره پراش امواج الکترومغناطیسی مربوط می‌شود. در دهه ۱۹۷۰، پژوهش‌های مرتبط با نحوه بازتاب و پراش امواج راداری امکان تازه‌ای برای طراحی هواپیماهایی با سطح مقطع راداری کمتر فراهم کردند.

بن ریچ، مدیر وقت واحد مشهور اسکunk Works شرکت لاکهید، در توسعه این برنامه نقش مهمی داشت. مقاله‌ای علمی که از شوروی ترجمه شده بود، توجه متخصصان را به روش‌های محاسباتی کاهش بازتاب راداری جلب کرد. دنیس اورهاوزر نیز در تبدیل این ایده‌ها به ابزارهای قابل استفاده برای طراحی هواپیما نقش داشت.

مهندسان لاکهید با استفاده از برنامه رایانه‌ای Echo 1 توانستند بازتاب امواج از سطوح و اشکال هندسی مختلف را بررسی کنند. نتیجه، مفهومی بود که در ابتدا به دلیل ظاهر نامتعارف و مشکلات آیرودینامیکی، چندان امیدوارکننده به نظر نمی‌رسید؛ طرحی که به «الماس ناامیدکننده» معروف شد.

اما همین شکل هندسی، پایه طراحی هواپیمایی شد که سطوح متعدد و زاویه‌دار آن برای هدایت بازتاب امواج راداری به جهاتی غیر از محل فرستنده طراحی شده بودند. در کنار این شکل بدنه، استفاده از مواد جاذب امواج راداری نیز احتمال شناسایی را کاهش می‌داد.

با این حال، رادارگریزی به معنای نامرئی بودن کامل نبود. سطح مقطع راداری هواپیما به زاویه مشاهده، طول موج رادار و شرایط محیطی وابسته است. F-117 احتمال کشف و رهگیری را کاهش می‌داد، اما در صورت فراهم شدن شرایط مناسب برای سامانه دفاعی، امکان شناسایی و انهدام آن همچنان وجود داشت.

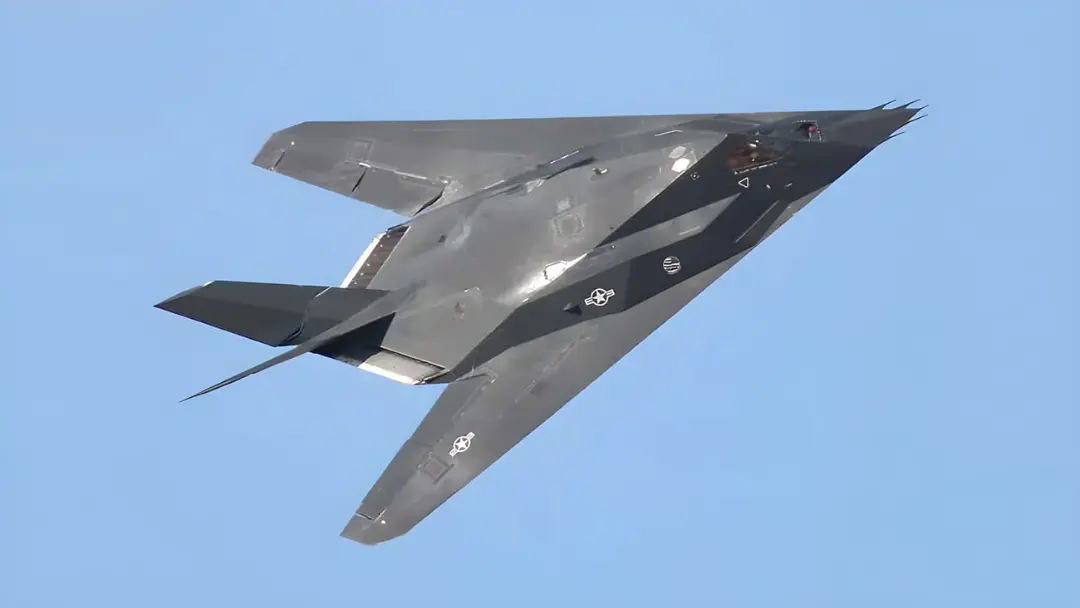

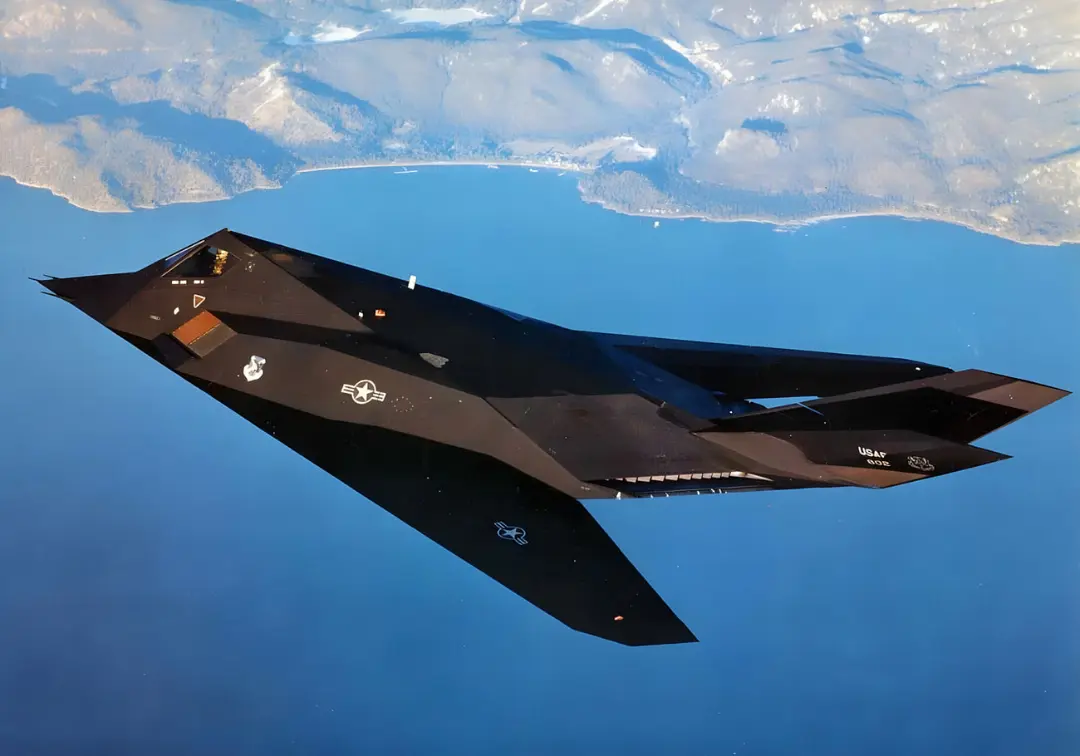

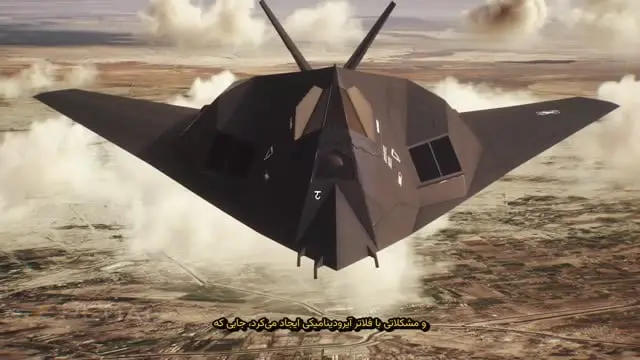

ظاهر F-117 با بسیاری از هواپیماهای نظامی تفاوت اساسی دارد. بدنه این هواپیما از مجموعه‌ای از سطوح صاف و چندضلعی تشکیل شده است؛ سطوحی که در کنار یکدیگر، شکل هندسی خاصی ایجاد می‌کنند. در یک هواپیمای متعارف، طراحان معمولاً به دنبال شکل‌هایی هستند که ضمن ایجاد نیروی برآی کافی، مقاومت هوا را کاهش دهند. اما در F-117، کاهش بازتاب راداری محدودیت‌های مهمی بر طراحی آیرودینامیکی تحمیل کرد.

زاویه بال‌های این هواپیما نیز از همین منطق تأثیر پذیرفت. بال‌های متمایل به عقب F-117 حدود ۶۷٫۵ درجه زاویه پسگرایی دارند؛ مقداری زیاد برای هواپیمایی که اساساً برای پرواز فراصوت طراحی نشده است. این هندسه به الزامات رادارگریزی کمک می‌کرد، اما تولید نیروی برآی مناسب و دستیابی به پایداری مطلوب را دشوارتر می‌ساخت.

مساحت بال حدود ۷۲ مترمربع در کنار وزن برخاست نزدیک به ۲۳٬۸۰۰ کیلوگرم، نشان می‌دهد که طراحان ناچار بودند برای جبران محدودیت‌های آیرودینامیکی، سطح بال نسبتاً بزرگی در اختیار داشته باشند. با وجود این، عملکرد پروازی F-117 در مقایسه با جنگنده‌های مخصوص نبرد هوایی محدودتر بود.

این هواپیما برای مانورهای شدید و درگیری نزدیک با جنگنده‌های دشمن ساخته نشده بود. فلسفه طراحی آن بر این اساس استوار بود که تا حد امکان از شناسایی و ورود به درگیری مستقیم جلوگیری کند.

F-117A از دو موتور توربوفن جنرال الکتریک F404 استفاده می‌کرد. این موتورها فاقد پس‌سوز بودند؛ انتخابی که با فلسفه طراحی هواپیما ارتباط مستقیم داشت.

پس‌سوز می‌تواند رانش موتور را افزایش دهد، اما مصرف سوخت، دمای گازهای خروجی و نشانه فروسرخ هواپیما را نیز بالا می‌برد. عبور از سرعت صوت هم موج ضربه‌ای ایجاد می‌کند که می‌تواند حضور هواپیما را از طریق صدای انفجار صوتی آشکار سازد.

در نتیجه، F-117 برای پرواز در محدوده سرعت زیرصوت طراحی شد. سرعت بیشینه آن در منابع مختلف حدود ۹۹۰ تا ۱٬۱۰۰ کیلومتر بر ساعت ذکر می‌شود؛ اعداد متفاوتی که باید با توجه به شرایط و شیوه گزارش عملکرد تفسیر شوند.

در این هواپیما، موتور صرفاً برای رسیدن به بیشترین سرعت ممکن انتخاب نشده بود. کاهش نشانه‌های راداری و حرارتی، قابلیت اطمینان و حفظ عملکرد مورد نیاز مأموریت اهمیت بیشتری داشتند.

از آنجا که مشخصات موتورهای جت با رانش اندازه‌گیری می‌شود، عدد حدود ۴۸ کیلونیوتن برای رانش هر موتور، اطلاعات فنی معنادارتری از درج اسب بخار یا گشتاور برای این سامانه فراهم می‌کند.

یکی از دشوارترین بخش‌های توسعه F-117، طراحی ورودی هوای موتور بود. دهانه‌های ورودی موتور در هواپیماهای معمولی می‌توانند مسیر مناسبی برای بازتاب امواج راداری به سمت منبع ارسال ایجاد کنند. برای کاهش این مشکل، مهندسان F-117 از شبکه‌ای فلزی با فاصله تقریبی ۱٫۵ سانتی‌متر میان بخش‌های آن استفاده کردند.

این شبکه بخشی از مسیر مستقیم انتشار امواج را مسدود می‌کرد و در کنار مواد جاذب رادار، بازتاب امواج از اجزای داخلی موتور را کاهش می‌داد. البته چنین راهکاری بدون هزینه نبود. محدود شدن جریان هوا می‌توانست بازیابی فشار ورودی و در نتیجه رانش موتور را کاهش دهد.

برای جبران بخشی از این مشکل، دریچه‌های کمکی ورودی هوا در شرایط مشخص پروازی باز می‌شدند. این دریچه‌ها به تأمین جریان هوای مورد نیاز موتور کمک می‌کردند، بدون آنکه طراحی ورودی اصلی در تمام شرایط پرواز تغییر کند. یخ‌زدگی شبکه ورودی نیز چالش دیگری بود. به همین دلیل، سامانه ضدیخ و سازوکار پاشش مایع ضدیخ برای جلوگیری از اختلال در مسیر ورود هوا در نظر گرفته شد.

بخش خروجی موتور نیز با هدف کاهش نشانه حرارتی طراحی شده بود. گازهای داغ در مجرایی تخت و پهن‌تر هدایت می‌شدند تا گرما در سطح گسترده‌تری توزیع شود و سریع‌تر با هوای محیط ترکیب شود. در بخش‌هایی از ساختار انتهایی بدنه نیز از مواد مقاوم در برابر حرارت استفاده شده بود. این راهکارها نشان می‌دهند که رادارگریزی F-117 فقط به شکل ظاهری بدنه محدود نبود؛ ورودی هوا، خروجی موتور، مواد سطحی و حتی نحوه مدیریت حرارت همگی در این هدف نقش داشتند.

شکل خاص بدنه F-117 و بال‌های زاویه‌دار آن، کنترل هواپیما را دشوار می‌کرد. در چنین شرایطی، اتکا به کنترل مستقیم و سنتی خلبان کافی نبود و هواپیما به سامانه کنترل پرواز الکترونیکی موسوم به Fly-by-wire مجهز شد. در این سامانه، فرمان‌های خلبان به کمک تجهیزات الکترونیکی پردازش می‌شوند و رایانه پرواز در کنترل سطوح متحرک نقش دارد. F-117 از سامانه‌ای با افزونگی چهارگانه استفاده می‌کرد تا خرابی یک مسیر کنترلی، لزوماً به از دست رفتن کنترل هواپیما منجر نشود.

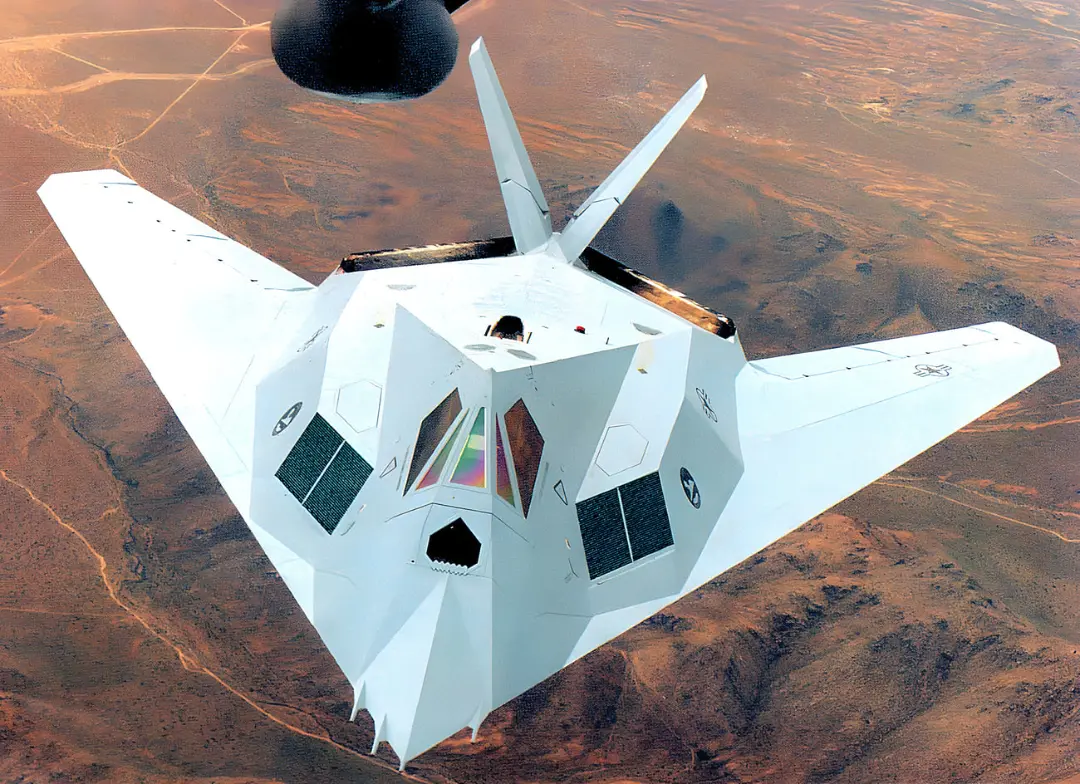

نمونه‌های آزمایشی اولیه موسوم به Have Blue مشکلات پایداری قابل توجهی داشتند. آزمایش‌ها نشان دادند که تغییرات زاویه حمله و عدم تقارن نیروی رانش می‌توانند شرایط پروازی را پیچیده کنند. در برخی وضعیت‌ها، سامانه کنترل ممکن بود بر اساس داده‌های حسگرها، فرمان‌هایی صادر کند که به جای کاهش مشکل، آن را تشدید کنند.

مهندسان با اصلاح سامانه اندازه‌گیری لغزش جانبی، تغییر سطوح کنترلی و بازنگری در هندسه هواپیما، این مشکلات را کاهش دادند. در نسخه نهایی F-117، سطوح کنترلی و دم‌های متمایل به بیرون به بهبود کنترل هواپیما کمک کردند.

این تجربه نشان داد که طراحی یک هواپیمای پنهان‌کار، تنها مسئله شکل‌دهی به بدنه نیست؛ حفظ پایداری و کنترل‌پذیری نیز به همان اندازه اهمیت دارد.

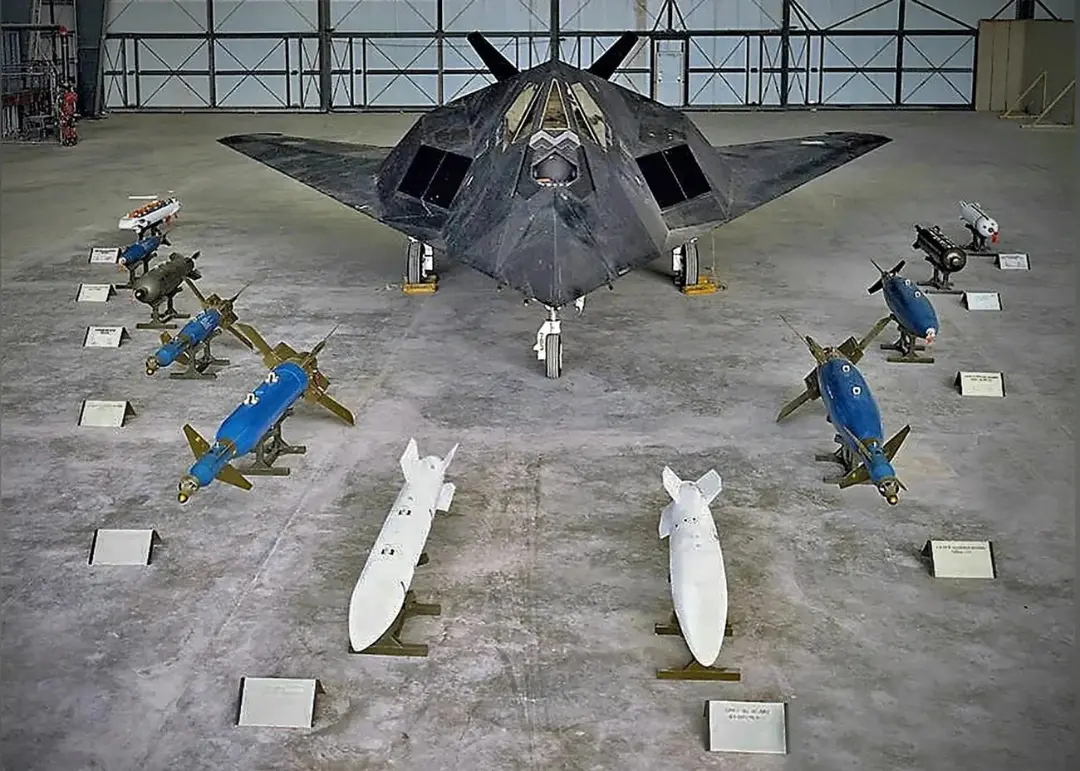

F-117 برای حمل بمب‌های هدایت‌شونده و حمله دقیق به اهداف زمینی ساخته شد. یکی از ویژگی‌های مهم آن، حمل تسلیحات در محفظه داخلی بود. در هواپیماهای معمولی، نصب بمب یا موشک در زیر بال می‌تواند بازتاب راداری را افزایش دهد؛ به همین دلیل، حمل داخلی تسلیحات برای حفظ ویژگی رادارگریزی اهمیت داشت.

این هواپیما به حسگرهای فروسرخ و سامانه‌های هدف‌گیری مجهز بود که امکان شناسایی و رهگیری اهداف زمینی را فراهم می‌کردند. در برخی مأموریت‌ها، بمب‌های هدایت‌شونده لیزری به کار می‌رفتند. هدایت لیزری به شرایط دید و وضعیت جوی وابسته است و ابر می‌تواند عملکرد آن را محدود کند. استفاده از مهمات هدایت‌شونده ماهواره‌ای، از جمله بمب‌های مبتنی بر GPS، گزینه دیگری برای حمله دقیق به اهداف محسوب می‌شد.

F-117 فاقد تسلیحات متعارف برای نبرد مستقیم با جنگنده‌های دشمن بود. بنابراین، اگر در موقعیتی قرار می‌گرفت که جنگنده‌ای دشمن می‌توانست آن را شناسایی و درگیر کند، توان دفاع مستقیم آن بسیار محدود بود. موفقیت مأموریت به انتخاب مسیر مناسب، اطلاعات دقیق از محل سامانه‌های دفاع هوایی و بهره‌گیری از قابلیت رادارگریزی وابسته بود.

در متن و منابع تاریخی مربوط به این هواپیما، گاهی به ظرفیت حمل دو بمب اشاره می‌شود؛ اما ظرفیت واقعی به نوع تسلیحات بستگی داشت و F-117A می‌توانست انواع مهمات متناسب با مأموریت را در محفظه داخلی حمل کند.

برد پروازی F-117 یکی از عوامل تعیین‌کننده در برنامه‌ریزی مأموریت‌های آن بود. بردی در حدود ۱٬۷۲۰ کیلومتر برای این هواپیما گزارش شده است، اما این مقدار به شرایط پرواز، میزان سوخت، بار تسلیحاتی و تعریف برد در منبع مورد استفاده وابسته است. برد مأموریتی عملیاتی را نباید با حداکثر مسافت قابل پیمایش در شرایط متفاوت یکسان دانست.

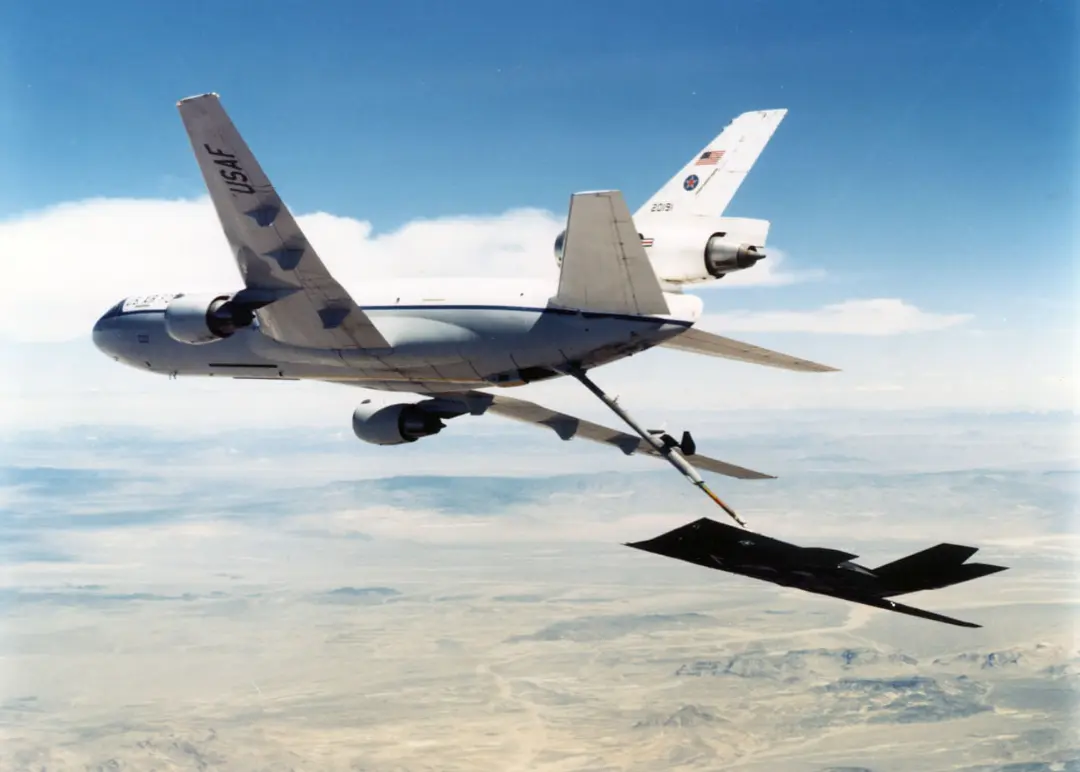

برای انجام مأموریت‌های دوربرد، سوخت‌گیری هوایی اهمیت زیادی داشت. انتقال هواپیماها از پایگاه‌های آمریکا به خاورمیانه در جریان عملیات طوفان صحرا، نمونه‌ای از نیاز به پشتیبانی لجستیکی گسترده بود. این مسیر طولانی با چندین نوبت سوخت‌گیری هوایی طی شد.

در این هواپیما، محل قرارگیری سوخت و تسلیحات نیز در طراحی داخلی اهمیت داشت. سوخت در بخش‌هایی از بدنه و بال‌ها ذخیره می‌شد تا ضمن تأمین برد مورد نیاز، ویژگی‌های آیرودینامیکی و رادارگریزی حفظ شوند.

شهرت جهانی F-117 بیش از هر چیز به عملکرد آن در عملیات طوفان صحرا در سال‌های ۱۹۹۰ و ۱۹۹۱ مربوط می‌شود. هواپیماهای این مدل از پایگاه‌هایی در عربستان سعودی به پرواز درآمدند و اهداف مهم نظامی عراق را هدف قرار دادند.

یکی از مهم‌ترین مزیت‌های آن‌ها، امکان حمله به اهدافی بود که با سامانه‌های پدافند هوایی محافظت می‌شدند. هواپیما می‌توانست با کاهش احتمال کشف راداری، به اهداف حساس نزدیک شود و مهمات هدایت‌شونده را با دقت بالا به کار گیرد.

بر اساس اطلاعات موزه ملی نیروی هوایی آمریکا، F-117ها در عملیات طوفان صحرا مجموعاً ۱٬۲۷۱ سورتی پرواز انجام دادند و نرخ موفقیت مأموریت آن‌ها حدود ۸۰ درصد گزارش شد. در این عملیات، هیچ فروند F-117 بر اثر آتش دشمن از دست نرفت.

این عملکرد به معنای شکست کامل همه سامانه‌های پدافندی عراق در برابر تمام تهدیدها نبود، بلکه نشان می‌داد ترکیب پنهان‌کاری، برنامه‌ریزی مأموریت و تسلیحات دقیق می‌تواند احتمال موفقیت حمله به اهداف مهم را افزایش دهد.

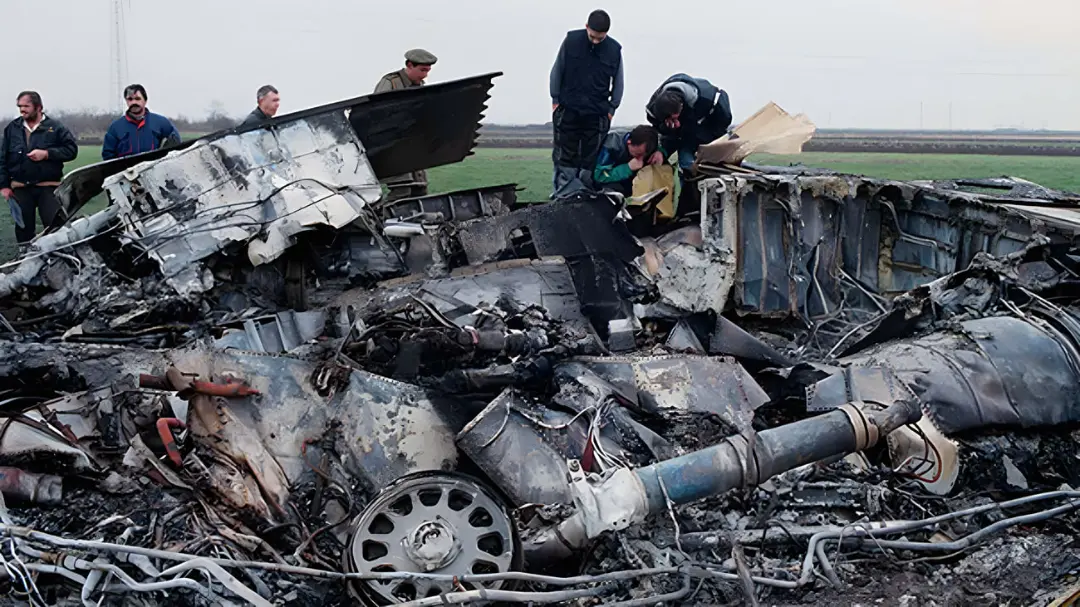

رادارگریزی هرگز به معنای مصونیت دائمی از شناسایی نبود. در سال ۱۹۹۹ و هنگام عملیات نیروهای ناتو علیه یوگسلاوی، یک فروند F-117 توسط پدافند هوایی صربستان سرنگون شد. خلبان توانست با چتر نجات از هواپیما خارج شود و نجات پیدا کند. جالب‌تر اینکه، خلبان امریکایی، دوازده سال بعد به این منطقه سفر کرد تا با نظامی پدافند صربستان که موفق به انهدام F-117 شده بود دیدار کند. ماجرای ملاقات این دو نفر، نمونه‌ای تاریخی از دوستی انسان‌ها بعد از جنگ محسوب می‌شود.

گزارش‌های مربوط به این حادثه به استفاده از روش‌های متفاوت عملیاتی، تغییر موقعیت سامانه‌های راداری و روشن کردن کوتاه‌مدت رادارها اشاره می‌کنند. چنین اقداماتی می‌توانست شناسایی موقعیت پدافند را برای طرف مقابل دشوار کند و فرصت رهگیری ایجاد کند.

این حادثه یکی از مهم‌ترین یادآوری‌های تاریخ فناوری رادارگریز بود: کاهش سطح مقطع راداری، احتمال شناسایی را پایین می‌آورد، اما آن را به صفر نمی‌رساند. موفقیت هواپیمای پنهان‌کار به کیفیت فناوری، اطلاعات عملیاتی، شرایط مأموریت و توانایی دشمن در تطبیق روش‌های دفاعی بستگی دارد.

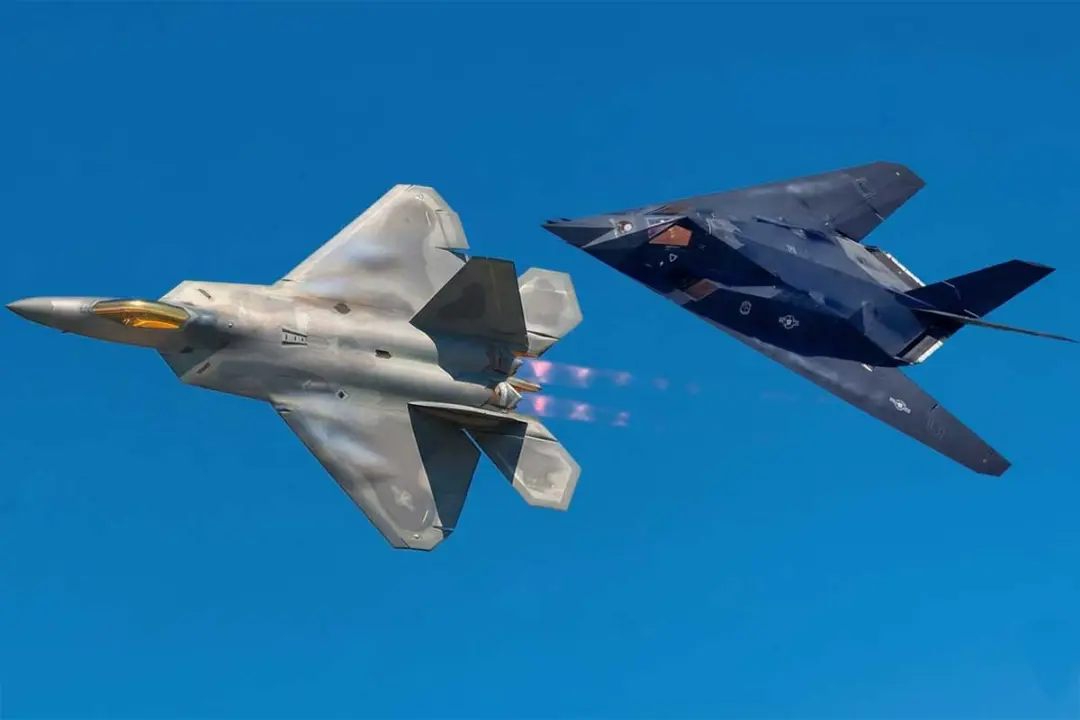

F-117 در سال ۲۰۰۸ رسماً از خدمت عملیاتی خارج شد. ظهور نسل جدید هواپیماهایی مانند F-22 رپتور و F-35 لایتنینگ ۲، نشان داد که رادارگریزی می‌تواند در کنار توانایی‌های دیگری مانند نبرد هوایی، حسگرهای پیشرفته و تبادل اطلاعات میدان نبرد به کار گرفته شود.

برخلاف F-117 که برای حمله به اهداف زمینی طراحی شده بود، جنگنده‌های نسل جدید مجموعه گسترده‌تری از مأموریت‌ها را انجام می‌دهند. آن‌ها علاوه بر کاهش سطح مقطع راداری، از سامانه‌های الکترونیکی پیشرفته، ارتباطات شبکه‌ای و قابلیت‌های چندمنظوره بهره می‌برند.

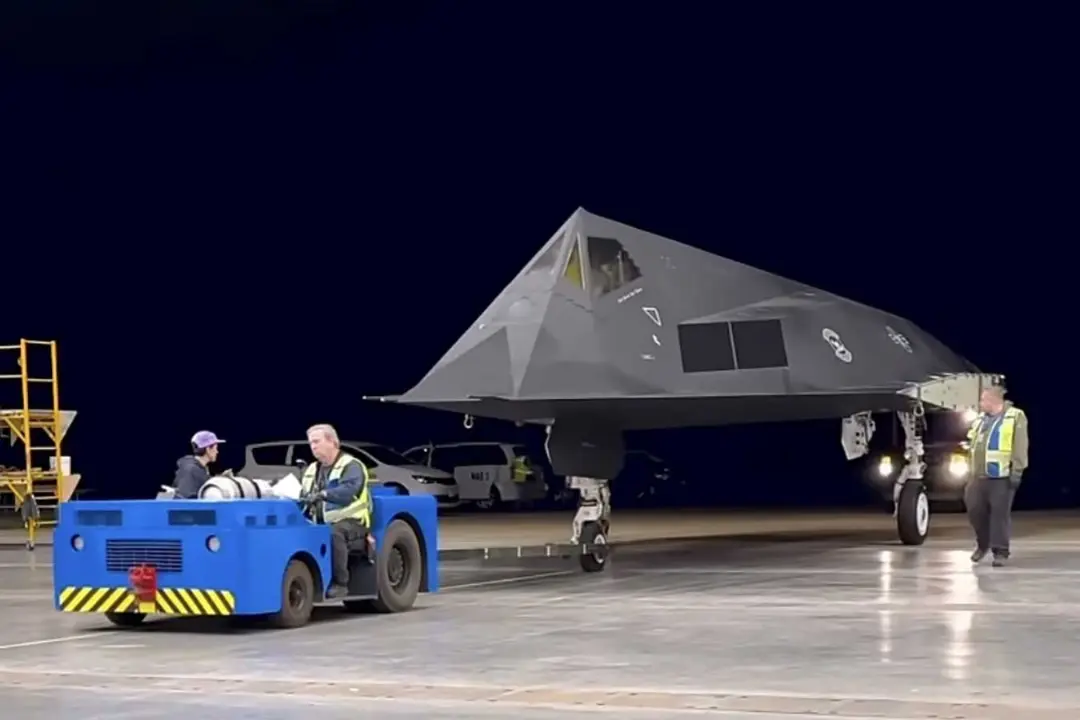

با وجود بازنشستگی رسمی، تعدادی از هواپیماهای F-117 در سال‌های اخیر همچنان برای برخی فعالیت‌های آزمایشی و آموزشی مورد استفاده قرار گرفته‌اند. این موضوع نشان می‌دهد که ارزش یک هواپیمای قدیمی فقط به حضور آن در خط مقدم محدود نمی‌شود؛ چنین هواپیماهایی می‌توانند برای آموزش، آزمایش و ارزیابی فناوری‌های جدید نیز مفید باشند.

لاکهید F-117 نایت‌هاوک یکی از مهم‌ترین نقاط عطف تاریخ هوانوردی نظامی است. این هواپیما نشان داد که در شرایطی که رادارها و موشک‌های زمین‌به‌هوا تهدیدی جدی برای هواپیماهای متعارف ایجاد می‌کنند، کاهش قابلیت شناسایی می‌تواند به اندازه سرعت و قدرت آتش اهمیت داشته باشد.

بدنه زاویه‌دار، مواد جاذب امواج راداری، موتورهای بدون پس‌سوز، حمل داخلی تسلیحات و سامانه کنترل پرواز الکترونیکی، همگی برای اجرای یک مأموریت مشخص به کار گرفته شدند: حمله دقیق به اهداف زمینی در محیط‌های به‌شدت دفاع‌شده. F-117 با وجود محدودیت‌هایی مانند سرعت زیرصوت و ناتوانی در نبرد مستقیم با جنگنده‌های دشمن، راه را برای توسعه نسل‌های بعدی هواپیماهای پنهان‌کار هموار کرد. میراث اصلی آن، نه صرفاً ظاهر متفاوت یا فناوری رادارگریز، بلکه تغییر نگرش مهندسان و فرماندهان نظامی به مفهوم بقا و موفقیت در میدان نبرد هوایی است.
